سؤال عن المحولات

[5282]

السلام عليكم

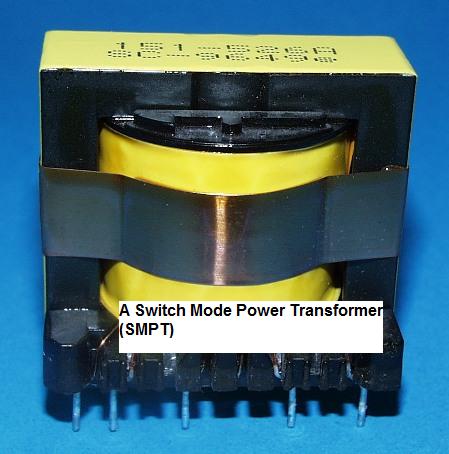

بالنسبة للمحولات ذات القلب الفيرايت المستخدمة فى دوائرة ال smps ماهو التردد الذى يعمل علية هذا النوع من المحولات اعتقد 15khz هل هذا صحيح
لانى اريد ان استخدم المحول خارج دائرة ال smps




وشكراا

[TheOneAAST]

تقريبا هو بيشتغل على التردد ده بس مش هي ده المشكلة لان الموضوع كله معتمد على اللود اللي هيتحطله وده بيتظبط بالPWM او ممكن تقول الduty cycle
وفي ايس بيعمل الموضوع ده اسمه 3842 او 3843

[5282]

شكراا على الرد الجميل
سؤال اخر
بالنسبة لتصميم المحول فى المحولات ذات القلب الحديدى يكون النسبة بين عدد لفات الملف الابتدائى والملف الثانوى هى هى النسبة بين الدخل والخرج بمعنى لو ان نسبة اللفات بين الابتدائى و للثانوى 2:1 وكان الدخل 12 فولت سيكون الخرج 24 فولت

هل فى هذة المحولات ذات القلب الفيرايت يكون نسبة الدخل للخرج بناء على العلاقة السابقة

[TheOneAAST]

قانون النسبة ده في محولات القلب الحديدي فقط لان التردد فيها ثابت 50 هرتز
اما الفيريت فرق الجهد بيتغير حسب التردد والduty cycle لان اساس قانون محولات القلب الحديدي جاي من القانون ده EMF=N*d*/dt
EMF فرق الجهد
* هي كثافة الفيض
d*/dt هو معدل تغير خطوط الفيض بالنسبة للزمن
او ممكن تقول هو التردد لانه مقلوب الزمن
طبعا المحول الحديدي التردد بتاعه ثابت 50 هرتز لذلك اما بتطلع نسبة الثابت اللي هو التردد اتلغى
لاكن الفيرت التردد ممكن انت تغيره فلازم قيمته تدخل في القانون

[TheOneAAST]

النسبة مهمة في المحول الفيريت لانها داخلة في القانون لكن اعمل حسابك على التردد لانه مش ثابت حتى لو قولنا انه 15000 هرتز لاكنه بيتغير على حسب الحمل
المحول ده اخذت فيه شهرين على ما عرفت اشغله واطلع منه فرق جهد ومكانش ثابت كمان كان بيتغير على حسب الحمل
لاكن في رجل في الايس اللي ادتهولك اسمها error amp بتثبته
واشتغل معايا تمام بعديها
اهم حاجة لا يأس مع الحياة ولا حياة مع اليأس

[5282]

بصراحة افدتنى كثيرا بارك الله فيك وزادك الله علما

[5282]

ولكن كيف يمكننى استخراج القلب الفيرايت من المحول علما بأنى لم استطع ان استخرجة لدرجة انة انكسر منى فما الحل ؟

شكراااا

[أسامة مأمون]

المشاركة الأصلية كتبت بواسطة 5282

ولكن كيف يمكننى استخراج القلب الفيرايت من المحول علما بأنى لم استطع ان استخرجة لدرجة انة انكسر منى فما الحل ؟

المشاركة الأصلية كتبت بواسطة 5282

شكراااا

السلام علسكم أخى العزيز فى هذه الحالة عليك بشيئين مهمين
1- وضع المحول فى أناء متوسط ملئ بالماء و وضعه على النار لدرجة الغليان
و يتم إخراجه بعد ربع ساعة من الغليان
2-و هذا هو الأهم بعد إخراج المحول مباشرة إمساكه بقطعة قماش سميكة و
حاول تفرقة النصفين بقوة و هو ساخن حتى تتكسر مادة الإيبوكسى و يتحرر
القلبان و غالبا سوف يتحرر قلب واحد فعليك بقطعة خشب على مقاس فتحة لسان القلب ووصعها داخل فتحة اللسان و الطرق عليها حتى ينفصل النصف
الأخر
