استفسار عن RELAL

[اكزي]

السلام عليكم

سؤالي هو أريد أن أعطي ضربة واحدة من التيار المستمر 12V لل RELAY حتى يبقى في وضع ON دائم و ضربة أخرى وضع OFF دائم .

السؤال الثاني هل يعمل ضوضاء مستمر من الداخل في وضع ON أم ضربة واحدة يفعل فقط و ادا كانت هناك طريقة صحيحة أفدوني ولكم جزيل الشكر .

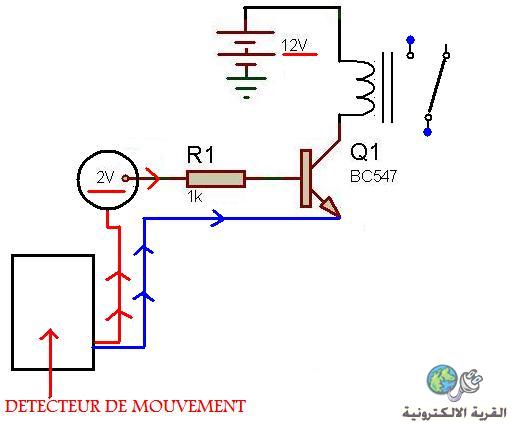

الصورة

مع العلم أن مخارج detecteur تعطي ضربة واحدة من التيار بقوة 2V عند المرور أمامه ثم ينقطع وهدفي في هده الضربة الواحدة أن يبقى RELAY في حالة ON وضربة أخرى عند المرور أمامه مثى شئت OFF

[kiai87]

السلام عليكم

عزيزي أكزي ضربة واحدة مع كل جهد 12 فولت أي لو أعطيته نبضة 5 دقيق ستسمع ضربة واحدة طيلة هده المدة

[اكزي]

مشكور أخي على الرد

بس هناك مشكلة ضربة وليس نبضة

سأرفق التوظيح

شكرا مرة أخرى

[حيدر علاج حسن]

استخدم D flp flop

[حيدر علاج حسن]

اعتقد ان J_K flip flop يحل المشكلة .

تفضل .

http://www.***********/download/5994497/jk.rar.html

[kiai87]

السلام عليكم

أنا أسف أخي أكزي ولاكن هدا مضهرة عندي البارحة فقط أما الباقي لم يظهر قط

السلام عليكم

سؤالي هو أريد أن أعطي ضربة واحدة من التيار المستمر 12V لل RELAY حتى يبقى في وضع ON دائم و ضربة أخرى وضع OFF دائم .

السؤال الثاني هل يعمل ضوضاء مستمر من الداخل في وضع ON أم ضربة واحدة يفعل فقط و ادا كانت هناك طريقة صحيحة أفدوني ولكم جزيل الشكر .

كما قال أخي حيدر علاج حسن يمكن إستعمال j _k fiip flop أو d _ flip flop
أما أنا أفضل أي سي cd4017

iهده دائرة بي ترانسيستور

أما هده بي opto- lsolator

[zanyhand]

المشاركة الأصلية كتبت بواسطة اكزي

السلام عليكم

سؤالي هو أريد أن أعطي ضربة واحدة من التيار المستمر 12V لل RELAY حتى يبقى في وضع ON دائم و ضربة أخرى وضع OFF دائم .

السؤال الثاني هل يعمل ضوضاء مستمر من الداخل في وضع ON أم ضربة واحدة يفعل فقط و ادا كانت هناك طريقة صحيحة أفدوني ولكم جزيل الشكر .

الصورة

مع العلم أن مخارج detecteur تعطي ضربة واحدة من التيار بقوة 2V عند المرور أمامه ثم ينقطع وهدفي في هده الضربة الواحدة أن يبقى RELAY في حالة ON وضربة أخرى عند المرور أمامه مثى شئت OFF

استبدل RELAY ب telerupteur
telerupteur يفي بالغرض
التيليريبتور يعطي حفظ لحالته حتى بعد قطع التيار وذلك بفضل ذاكرته الميكانيكية
فعند إعطاء ضربة واحدة من التيار المستمر 12V لتيليروبتيور سيبقى في وضع ON دائم و ضربة أخرى وضع OFF دائم

ملحوظة : telerupteur كلمة فرنسية ولا أعرف ترجمتها بالإنجليزية أو العربية
لن تجد telerupteur في البروتيوس

[kiai87]

السلام عليكم

نعم أخي zanyhand يمكن إستعمل telerupteur وانا كنت إستعملته في تشغيل وإيقاف مصباح برمونت

ولامن أخي مع مرور الوقت وكترة الإستعمال يتلف فيصبح كالمجنون

وهو لا يقارن بي ي سي على الإتلاق
