[حيدر علاج حسن]

و جدت نوعا من الانفيرترات يعتمد اعتمادا كليا على المتحكم نوع بيك .
وذلك في الحصول على الاشارة الجيبية وهذه ميزة مهمة في الانفيرترات .
وكذلك في قطع الشحن عند الاشباع . و قطع التفريغ عند وصول جهد البطارية الى 11 فولت . واضافة بعض الميزات الاخرى .

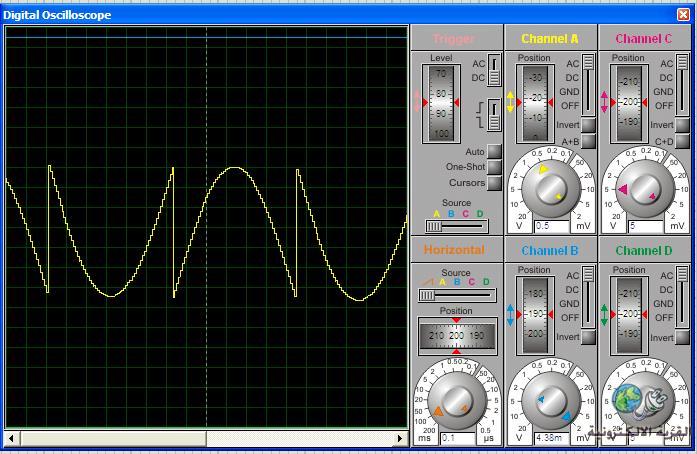

المهم عندما حاولت الحصول على الموجة الجيبية من المتحكم ظهرت بهذا الشكل حيث ان القمة الصاعدة و الهابطة تكونان بنفس المستوى . اي ان خط التعادل الافقي يقطع كليهما من الوسط .

double x=0,i=0;

signed y=0;
void main() {
trisb=0;portb=0;
loop:
for(x=0;x<6.28;x+=0.05){
y=sin(x)*255;
portb=y; }
 goto loop;

}

http://www.4shared.com/file/c6HXLpE0/Sinw_Wave.html

[tata2]

مشكور اخي حيدر
هل ممكن توضيح اكتر اذا تسمح

[سعيد قادر]

شكرا لك استاذ حيدر لدية استفسارماهو دور المتغير (i ) المكتوبة فى البرنامج ؟؟

[حيدر علاج حسن]

اقتباس المشاركة الأصلية كتبت بواسطة tata2 مشكور اخي حيدر هل ممكن توضيح اكتر اذا تسمح

اخي العزيز . نعمل عداد يعد الزوايا بالقياس نصف القطري و لدورة كاملة . ثم نأخذ جيب الزاوية و نخرجه على احد المنافذ فنحصل على موجة جيبية لكن بالنظام الثنائي (الرقمي ) . نستخدم متكاملة DAC لتحويل الارقام الى النظام التماثلي .

[حيدر علاج حسن]

اقتباس المشاركة الأصلية كتبت بواسطة سعيد قادر شكرا لك استاذ حيدر لدية استفسارماهو دور المتغير (i ) المكتوبة فى البرنامج ؟؟

كيف الحال كاكا سعيد ؟ ايامك سعيدة .
هذا المتغير نتيجة التجارب التي اجريتها للحصول على شكل الموجة الطبيعي .
و هو بقي هنا سهوا .
شكرا للتنبيه .

[zidane1989]

السلام عليكم
كل عام وانتم بالف خير
اخي حيدر هذا هو الكود الذي يجعل موجة الاخراج جيبية

double x=0;
signed y=0;
void main() {
trisb=0;portb=0;
loop:
for(x=0;x<3.14;x+=0.05){
y=sin(x)*127+127;
portb=y;}
for(x=3.14;x<6.28;x+=0.05){
y=sin(x)*127-127;
portb=y; }
  goto loop;
 }

وتدلل

[سعيد قادر]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن كيف الحال كاكا سعيد ؟ ايامك سعيدة . هذا المتغير نتيجة التجارب التي اجريتها للحصول على شكل الموجة الطبيعي . و هو بقي هنا سهوا . شكرا للتنبيه .

هههههه بخير والحمد لله زور سوباس كاك حيدر

اخى حيدر لم استطع تحميل الملف ممكن ترفعه من جديد

[حيدر علاج حسن]

زور سوباس كاكا سعيد ( ولو مو وكتها ) ههههههه.
ما تحتاج رفع الملف يا سعيد
عندك الكود انسخه و الصقه مباشرة في البرنامج .

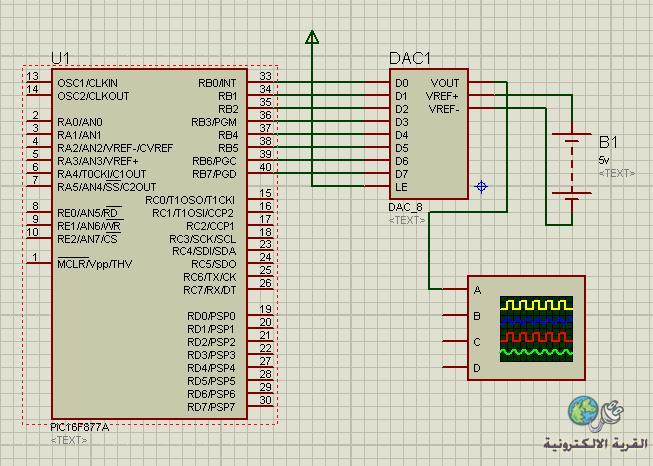

و مخطط الدائرة ايضا موجود و سهل .
حاول تغير في الكود الى ان تحصل على موجه صحيحة 100%
