[ابو زيد الرهاوي]

السلام عليكم
اريد من الاخوه ان يساعدوني في كيفية ربط الكونتكتر اي مع الاجزاء البقيه كي يعمل بشكل صحيح
1- مع الفيز فلر
2- مع السويج
3- مع التايمر
وما يحتاجه لكي اكمل البورد لكي اشغل المحرك الكهربائي

[حيدر علاج حسن]

كم قدرة المحرك ؟
و هل سيعمل بمرحلتين ام مرحلة واحدة ؟

[ابو زيد الرهاوي]

اخ حيدر بارك الله بيك على الرد على سؤالي
بصراحه انا عندي 3 محركات
1- 40 حصان
2- 30 حصان
3- 25 حصان
واتمنى ان يكون الشرح بالصور
تحياتي

[حيدر علاج حسن]

طبعا جميع هذه المحركات يجب ان تعمل بمرحلتين . لان قدرتها اكبر من 10 كيلو واط .
المخطط سيكون جزئين . مخطط السيطرة و مخطط القدرة و اهم شيء ان تكون الحسابات دقيقة و استخدام عناصر كفوءة تطابق قدرة المحرك .

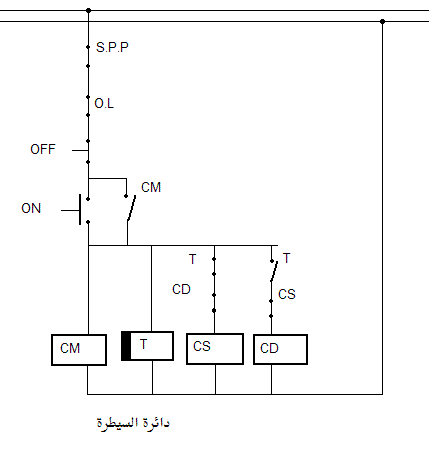

هذه اولا دائرة السيطرة . و فيها نستخدم النقاط المساعدة في الكونتكترات .

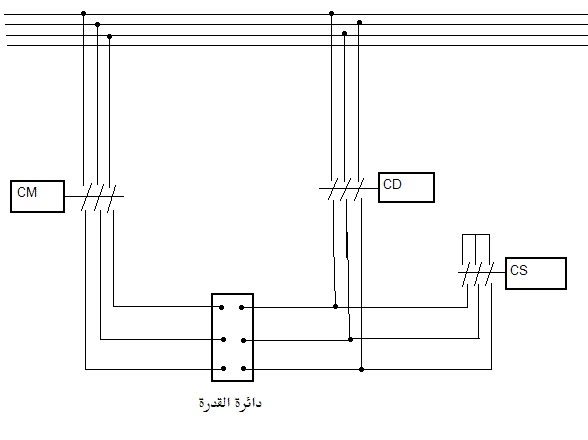

و هذه دائرة القدرة و فيها نستخدم النقاط الاساسية في الكونتكترات .

تطلع جيدا في المخططين . و اين تقف اخبرني .

[ابو زيد الرهاوي]

بارك الل بيك اخ حيدر
بس الصور ما تضهر ممكن تعيد تحميلها

[kiai87]

أخي حيدر علاج حسن أليس علينا معرفت جهد تيار تغدية (مصدرتغدية ) و أيضا معرفة جهد تيار كول لفة تى نقرر ما نوع تشغيل الدي يمكن العمل به

مادا لو كان جهد المحرك 380v/220v
أما مصدر تغدية 380v فمادا سيحصل للمحرك ما إدا كان تشغيل بي مرحلتين
فهنا في هده الحالة سيتلف المحرك
أليس كدالك
هدا على حساب علمي المتواضع
أرجو توضيح أخي
وشكرا

[حيدر علاج حسن]

نعم اخي كلامك صحيح . لكن بالنسبة للمخطط سيبقى نفسه وان اختلفت الجهود .
نحن الان بصدد فهم المخطط و لم ينتهي الموضوع بعد .فلدينا حساب قدرة الكونتكترات و الجهود التي تعمل عليها دائرة السيطرة . وطريقة حساب تيار الاوفرلود و مساحة القابلوات .

[حيدر علاج حسن]

اقتباس المشاركة الأصلية كتبت بواسطة ابو زيد الرهاوي بارك الل بيك اخ حيدر بس الصور ما تضهر ممكن تعيد تحميلها

ربما النت عندك بطيء . انتظر قليلا ريثما تضهر عندك الصور .
فهي تضهر عندي بوضوح . و اخبرني
