كيفية تصنيع مضخة مياة لنافورات المياة
بسم الله الرحمن الرحيم

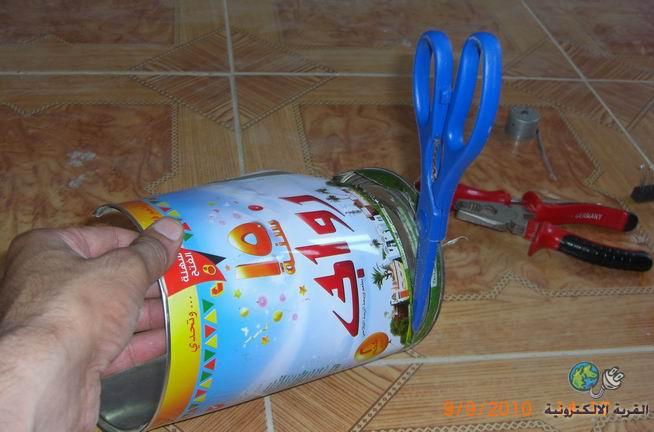

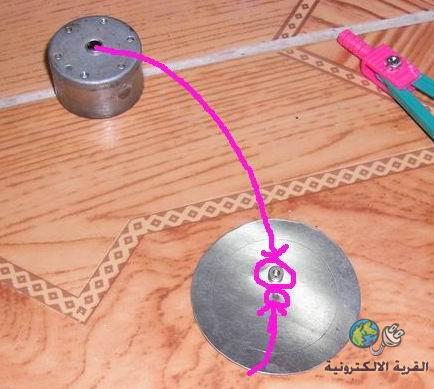

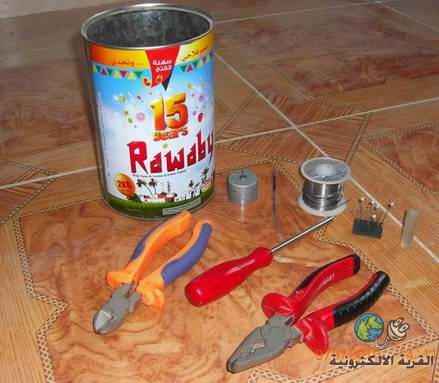

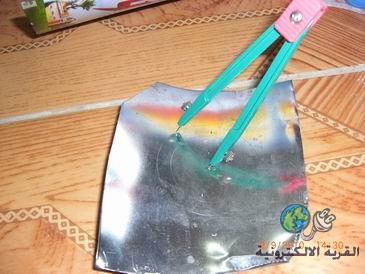

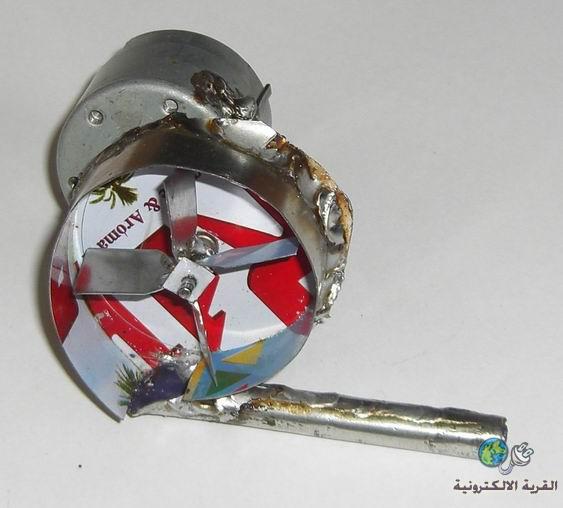

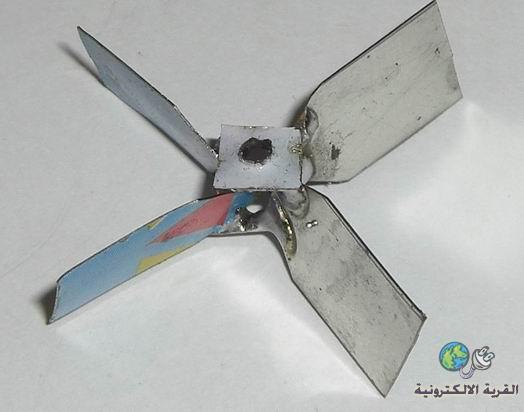

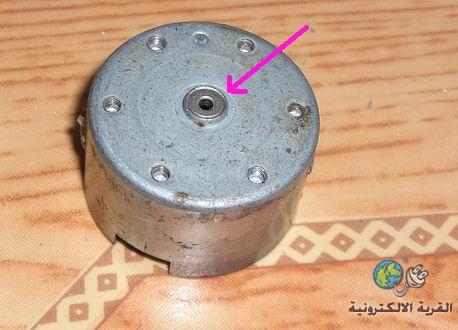

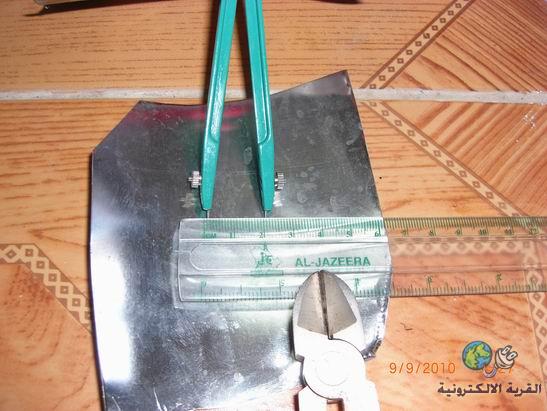

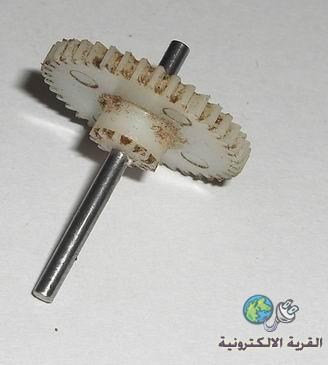

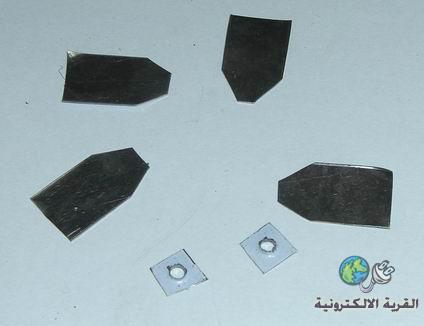

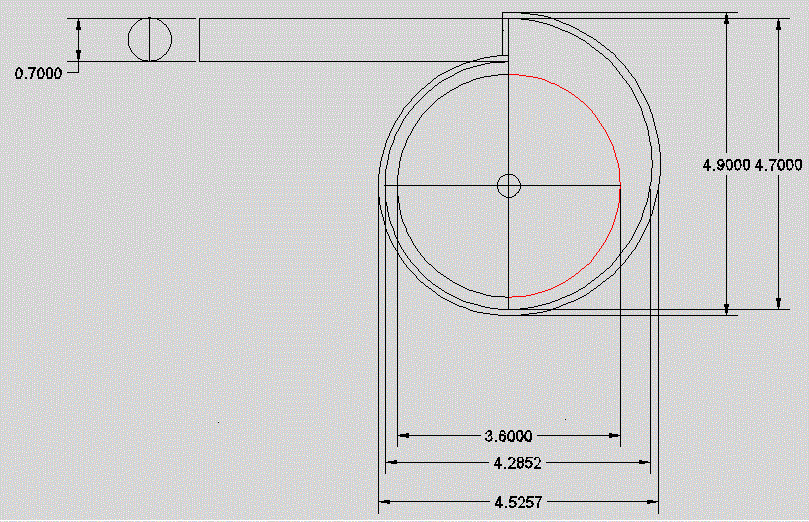

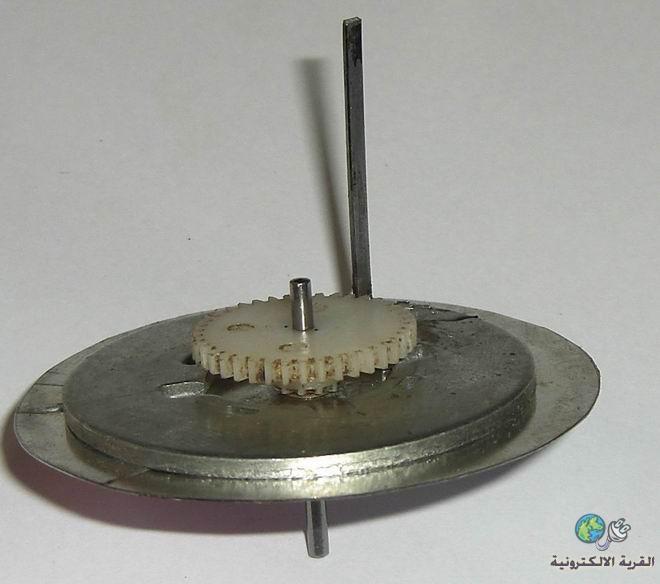

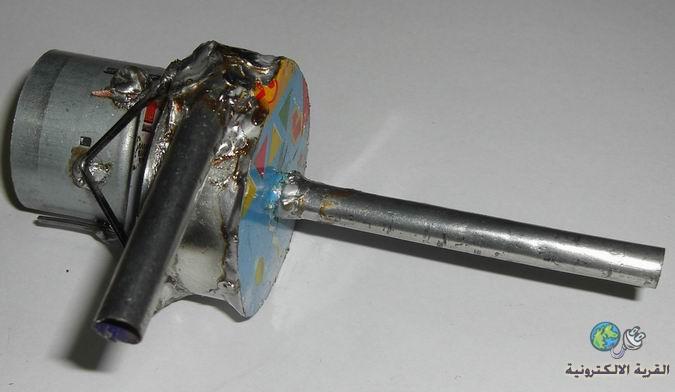

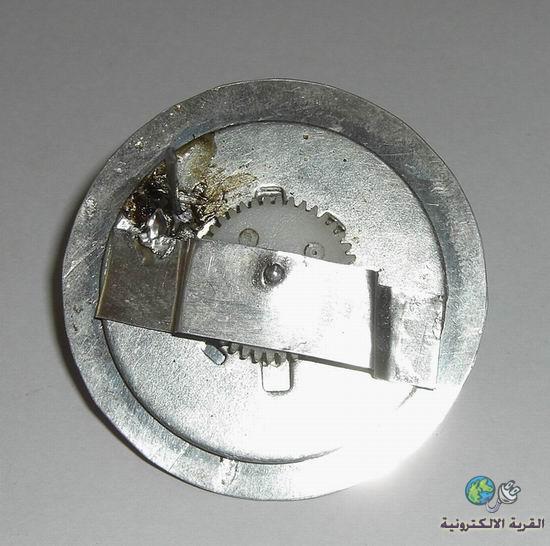

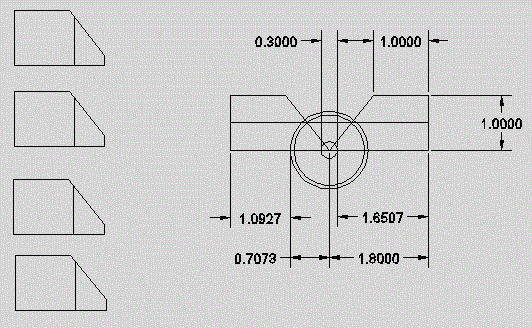

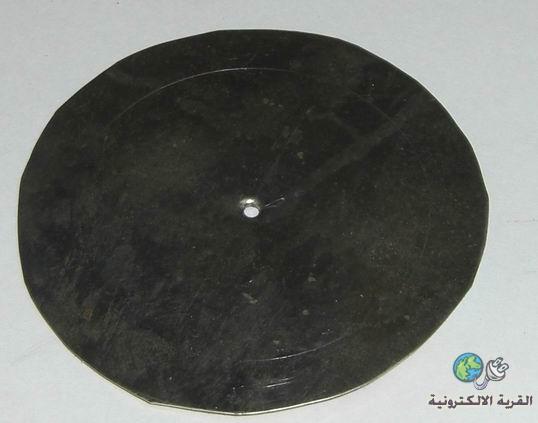

الى اخوانى الاعزاء هذا العمل خالص لوجة الله تبارك وتعالى كيف تصنع مضخة مياة صغيرة فى بيتك لعمل النافورات والديكورات اولا احضر لكم الفلم الذى يريكم عمل المضخة بعد تصنيعها المكونات المطلوبة :  1- ماتور مسجل 12 فولت 2- علبة سمن فارغة 3-قلم حبر فارغ قم بقص علبة السمن كالاتى  وذلك لتكون شريحة مسطحة بواسطة البرجل قم بعمل الاتى  وهذة هى المقاسات المطلوبة   بواسطة المقص قم بعمل اول قرص كالاتى  ومن موتور قديم من نفس النوع قم باستخراج هذة الجلبة كما بالصور  وقم بتركيبها كا الاتى  وفائدتها عدم تسرب المياة خارج المضخة قم باحضار ترس قديم من اى لعب اطفال وكذلك الترس الخاص يالموتور كما بالصور  وقم بتركيبة فى القرص كا الاتى  بالنسبة للداعم الذى تحت الترس اختيارى لك فقط وبواسطة قطعة من علبة السمن يمكن تثبيت الترس كالاتى  ثم بواسطة الكاوية والقصدير يتم تثبيت الموتو على الترس معا على القرص كما بالشكل  تصنيع مروحة المضخة احضر قطعة من علبة السمن كما بالشكل  قم بثقبهم بواسطة مفك صليبة وقطعهما  والابعاد كا الاتى (كلا التصميمان ناجح العملى او كما بالرسم)  وقم بعمل المروحة كالاتى  قم بقص قطعة من علبة السم كا الاتى  وبواسطة القصدير قم بلحامها مع القرص المركب على الماتور كالاتى  وبواسطة قطعة اخرى من العلبة قم بعمل القرص الاتى وقم بعمل امبوبين لسير المياة ليكون الشكل النهائى  وبواسطة القصدير والكاوية قم بلحام كل الفائت بحيث (قم بسد احدى المواسير الجانبية باصبعك والاخر قم بالنفخ فبة فلابد من عدم تسربي الهواء من كى يعمل بكفائة) والسلام عليكم ورحمة اللة وبركاتة |
