[N.engineer]

السلام عليكم

بداية كل عام وانتم بخير

اخواني اريد تصميم لوحة تحكم لعمل نظام تتابعي بتشغيل اكثر من فلتر بزمن معين
كل 15 دقيقة بيشتغل واحد وبيفصل الباقي تعتمد الدائرة على ووجود تايمرات وريليهات الفكرة في الموضوع انو بدي اعطي لكل فلتر زمن معين وبعدها يفصل لكن المشكلة اني اريد اضافة خيار بأن يستطيع فصل واحد من الفلاتر ويكمل الدورة كما هي مثلا النظام لخمس فلاتر اريد اخراج واحد من التتابع بكبسة اوف مثلا ويكمل الدورة ...أرجو مساعدتكم العاجلة يا خبراء وبتمنى منكم افادتي بموضوع التايمرات .. او اي فكرة
وعن كيفية التنفيذ ؟؟ و

وشكرا لكم مقدما

[NSRMSR]

كل سنه وانت طيب

بالنسبه للدائرة سهلة وبسيطه ولكن عاوز اعرف منك تفاصيل اكتر

انا فهمت ان الفلتر هو خاص بتنقية الهواء ويتركب عليه توربينه هواء
عدد الفلاتر
قدرة كل تربينه (المتركبه على الفلتر)
هل تريد ان يعملوا بصورة اوتوماتيك
هل تريد عند توقف احدهم وخرجه من الخدمه يتوقف النظام ولا يظل يعمل
هل تريد ان يكون لك القدرة ان تبدا الدورة من اى نقطه ولا من التوربينه الاولى فقط
هل تريد ان تتحكم فى زمن تشغيل كل توربينه وايضا الزمن الفاصل بين شغل التوربينات وبعضهم

اسف طولت عليك ولكن دى كلها اسئله مهمه عند تصميم دائرة كنترول

ومرحب بيك فى بيتك الجديد القريه

[N.engineer]

السلام عليكم

لا اخي هاد لفلاتر عادية تعمل بكهربا 220 فولت كل فلتر له زمن معين يجب ان نتحكم في زمنو بالاضافة انو في حال بدي الغي فلتر ما بدياه يشتغل يعمل skip عنو ويكمل الفلتر الي بعدو اي يكون لكل واحد كبسة اوف لفصل دائرتو والعمل بصورة اوتوماتيكية والقدرة تقريبا اعلى اشي 5 كيلو واط والبداية من الفلتر الاول وهكذا وشكرا للطفك واحترامك واتمنى مساعدتك يا مهندس

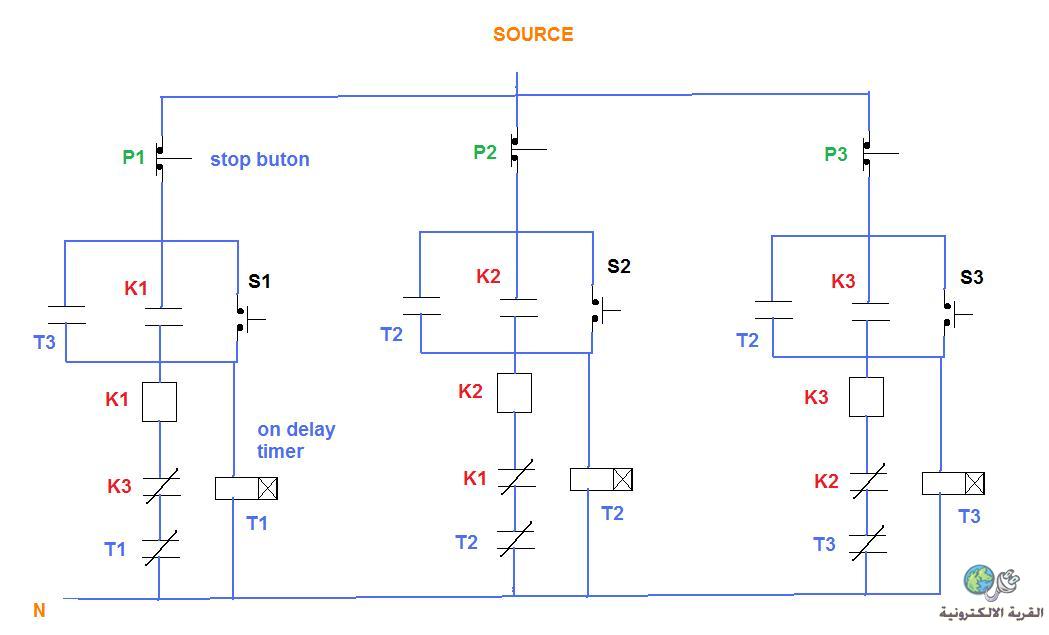

[NSRMSR]

[N.engineer]

شكرا لك اخي لكن اريد شرح مبسط لمبدأ عمل هذه الدائرة ...
تحياتي وتقديري
