حيرتنى أطراف LM317 الداتاشيت غير بعضها؟

[SALAH7755]

السلام عليكم

وجدت فى الداتاشيت أن أطراف المتكاملة الشهيرة LM317 تختلف عن بعض المشاريع ومنها مشاريع فى هذا المنتدى تقول أن طرف 1 هو دخل و طرف 3 هو خرج وأن طرف 2 متحكم فى الفولت ،

أما الداتا شيت فتقول أن طرف 3 هو دخل وأن 2 خرج وأن 1 متحكم والكلام ده كله خاص برقم LM317T & KA317 فأيه الصواب كى لا يتلف هذا الأى سى ؟؟ وشكرا لكم

[kiai87]

السلام عليكم
هذا المنتدى تقول أن طرف 1 هو دخل و طرف 3 هو خرج وأن طرف 2 متحكم فى الفولت ،

اخي هدا بنسبة لي lm78xx

اما lm317 واضحت الاطراف في داتا شيت لن تكون خاطئة
1= تحكم
2= خرج
3= دخول
اما ka317 في متل lm317 تماما

[حيدر علاج حسن]

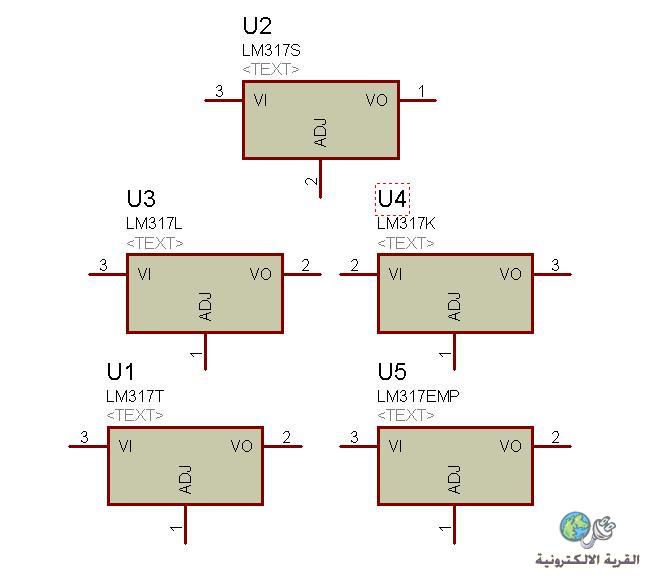

تفضل اخي .
قارن الارقام مع الصور .

[SALAH7755]

المشاركة الأصلية كتبت بواسطة kiai87

السلام عليكم
هذا المنتدى تقول أن طرف 1 هو دخل و طرف 3 هو خرج وأن طرف 2 متحكم فى الفولت ،

اخي هدا بنسبة لي lm78xx

اما lm317 واضحت الاطراف في داتا شيت لن تكون خاطئة
1= تحكم
2= خرج
3= دخول
اما ka317 في متل lm317 تماما

شكرا لك وجزاك الله خيرا

[SALAH7755]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

تفضل اخي .
قارن الارقام مع الصور .

شكرا لك أخى الكريم ، يعنى كل حروف أبجديه تختلف معها ترتيب الأطراف ، جزاك الله خيرا

[حيدر علاج حسن]

نعم بالضبط ...........

[noor1144]

هذا خطأ يقع فيه الكثير من الناس وهو عدم النظر الى الرموز التي بعد الرقم الاساسي وسبحان الله هي اهم من رقم المتكاملة او الترانزيستور نفسة
فيظن انها تالفة هههه
جزاكم الله خيرا
وشكرا لكم
