اقتباس:
المشاركة الأصلية كتبت بواسطة عبقرى صغير

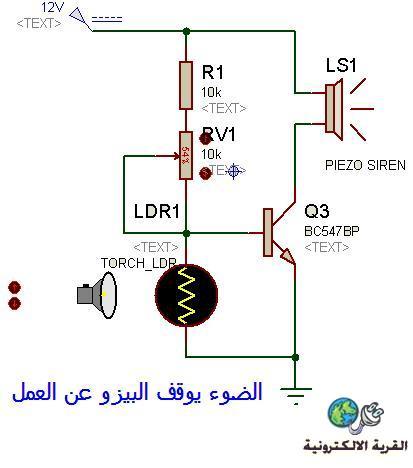

اوكى طب اول سؤال اولا ادى الدائره
وانت قلتلى الاول هنجرب على ليد احمر ومقاومه بس المقاومه شكلها غريب شويه هى خلفيتها جضراء والوانها كلاتى
بنى بنى اسود اخضر بنى هى دى ولالا
وبالنسبه للترانزستور هو مكتوب فى الدائره
bc547BP
وانت فى الاميل قلتلى
bc547
لاكن فى محل مصطفى فى فكتوريا ادونى
c8050
هى هى ولا فيه فرق
ولو هى هى انا مش عارف القاعده من المجمع من المشع ودى صوره الترانيزستور اخذتها من جوجل
وكمان مقاومه الليد تتركب من اى طرف لليد ولا طرف معين
|
c8050
اطرافة من ناحية الشمال
1-emitter
base-2
collector-3
ال
bc547
اطرافة من ناحية الشمال
1- collector
base-2
emitter-3
وهو سيعمل عادى فى الدائرة
اما اللوان المقاومة التى ذكرتها فهى 11 اوم بنى بنى اسود
المقاومة ليس لها قطيبة يعنى تتركب من اى جهة
سؤال للاستاذ 5282
