![]() السلام عليكم ورحمة الله وبركاته
كل عام وانتم جميعا بكل خير وعافية أرجو منكم الاهتمام بمشكلتى لأن الأمر مهم جدا بالنسبة لى وبارك الله فيكم شاشة LCD تحتاج دخل كهربى 19 فولت و 2.6 أمبير والمفروض أن ذلك يوفره Adapter لتشغيلها والمشكلة عدم توفر هذا الأدبتر نهائيا لا مستعمل ولا جديد فى الأسواق حتى الشاحن المتعدد لم ينفع وقد نصحنى أحد أصحاب محلات الالكترونيات بمحول (ترانس) 9 فولت و 2 أمبير عند الغاء أطراف معينة منه يعطى خرج 18 فولت .. فما رأيكم فى هذا الأمر ؟؟ - أولا الشاشة مكتوب عليها Input 19v ---- 2.6 A والترانس المفروض أنه سيعطى 18 فولت و 2 أمبير هل فى ذلك مشكلة على الشاشة ؟ - ثانيا هل يتم استخدام ذلك الترانس مباشرة أم يجب إضافة أى قطع الكترونية أخرى ؟ أرجو الإفادة فى الطريقة الصحيحة لتظبيط ذلك الترانس وجزاكم الله خير الجزاء |
![]() |
![]() |
اعلانات |
![]() |
#2 |
مهندس متميز
![]()
المشاركات: 499
معدل تقييم المستوى: 0
|
![]() نعم هذة الفكرة سليمة وهو يقصد ترنس 9 0 9 ويتم الغاء طرف المنتصف وهو ال 0
ولكن تأكد من ان دخل الشاشة هل هو مستمر ام متردد وستجدة مكتوبا او عليه رمز يبين ذلك عند المدخل؟؟؟؟؟ ايضا تقول ان الدخل بتيار قدرة2.6 امبير فالترنس يجب ان يكون 3 امبير وليس 2 اى انك ستحضر ترنس 9 0 9 فولت وبتيار 3 امبير وهو متوفر بعد ذلك انت محتاج دائرة بسيطة لتثبيت الجهد الخارج وللحديث بقية تتعلق بالاجابة هل السؤال بالاعلى |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 | |
مهندس
![]()
المشاركات: 16
معدل تقييم المستوى: 0
|
![]() اقتباس:
دخل الشاشة مستمر DC 19v --- 2.6A أرجو أن تدلنى ماذا أفعل الآن وما متطلبات دائرة تثيبت الجهد الخارج ؟ فى انتظارك أخى الحبيب |
|
![]() |
![]() |
![]() |
#4 |
مهندس متميز
![]()
المشاركات: 499
معدل تقييم المستوى: 0
|
![]() |
![]() |
![]() |
![]() |

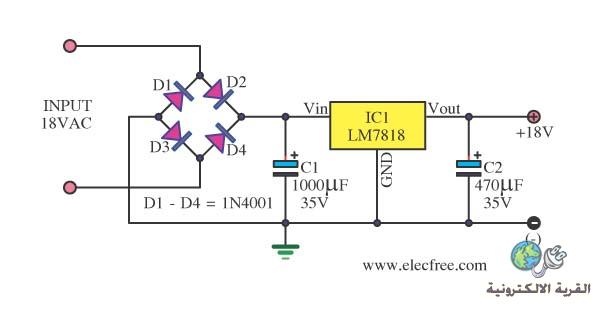

#5 |
مهندس
![]()
المشاركات: 16
معدل تقييم المستوى: 0
|
![]() بارك الله فيك أخى الحبيب ..
هكذا اتضحت الصورة والمخطط واضح للتنفيذ شكرا جزيلا لمساعدتك الكريمة |
![]() |
![]() |
![]() |
#6 |
استاذ و مشرف قسم الالكترونيات
المشاركات: 6,894
معدل تقييم المستوى: 332
|
![]() السلام عليك
بارك الله فيكما اسمحوا لى فقط أن أضيف ان المحول الاصلى بالجهد 9-0-9 وتيار 3 أمبير مصمم ليعطى قدرة 9x3 أى 27 فولت أمبير وهى ثابتة , لذلك عند إلغاء الطرف الاوسط وتشغبله على 18 فولت فان أقصى تيار مسوح به هو 1.5 أمبير فقط (نقسم القدرة 27 على الجهد الجديد) لذلك من الأفضل ان نستخدم محول 18 فولت (0-18) - 3 أمبير وهو متوفر . النقطة الأخرى ان المنظم 7818 العادى أقصى تيار له هو 1 امبير فقط ولكن يوجد منه انواع يمكن أن يصل تيارها إلى 5 امبير والذى يشبه ترانزستور القدرة . مع تمنياتى بدوام التوفيق التعديل الأخير تم بواسطة : F.Abdelaziz بتاريخ 17-09-2010 الساعة 07:19 PM. |
![]() |
![]() |
![]() |
#7 |
مهندس متميز
![]()
المشاركات: 499
معدل تقييم المستوى: 0
|
![]() بالنسبة لاخى صاحب السؤال اعتقد الاجابة اصبحت واضحة ونفس الدائرة ستعمل على الترنس 0-18 فولت
بشمهندس فتح الله شكرا لمرورك ولكن الملف الثانوى يعطى 3 امبير بناء على عدد لفات وسمك معين للسلك وحجم القلب الحديدى.... فلو اننا اهملنا طرف من الطرفين ال 9 واخذنا الطرفين الاخرين فاننا بذلك قد اخذنا نصف الملف الثانوى وبذلك نحصل على نصف الامبير ولكن فى حالتنا هذة نحن الغينا وصلة المنتصف واخذنا طرفى الملف الثانوى اى اننا استعملنا الملف باكملة وبالتالى بال 3 أمبير المصمم له الملف ورغم اننى أميل الى ما ذكرته سيادتك لكننى اريد ايضاح اكثر حول هذة النقطة جعلها الله فى ميزان حسناتك |
![]() |
![]() |
![]() |
#8 |
مشرف منتدى الهندسة الكهربائية
الدولة: IRAQ
المشاركات: 10,061
معدل تقييم المستوى: 394
|
![]() ربما تكون المحولة محسوب حسابها لتخريج 18 فولت .
واذا كانت كذلك فان القدرة التصميمية لها ستكون 54 فولت امبير . و الكلمة الفصل في ذلك قراءة القدرة اذا كانت مثبته عليها . وان لم يكن , فمن حساب مساحة مقطع القلب الحديد ( السمك * العرض )بالسم المربع . فالقدرة هي مربع المساحة .
__________________
حيدر علاج حسن
|
![]() |
![]() |
![]() |
