عندي مشروع تطويري صغير واريد نصيحتكم

[mr.s&h]

بسم الله الرحمن الرحيم

وبه نستعين : السلام عليكم ورحمة ىالله وبركاته .



طلعت لي فكرة على السريع واردت تنفيذها ..


عندي سيارة للأطفال تقريباً مثل هذه



واردت ان اعبث فيها واجعلها تتحرك ... والأن احتاج الى نصائحكم :

احتاج أولاً الى:

-صندوق احط فيه البطاريات كم فولت تنصحوني احط فيه .. لتحريك محرك يشغل هذه السيارة.


-ثانيا احتاج اعمل دواسة بمثابة تشغيل واطفاء معروفه



الي اريد معرفته هو كيف اخلي السيارة تروح الى الأمام والى الخلف هل احتاج دائرة فيها ترانزستورات ؟؟ ام يمكنني عملها يدويا .

-0--------


ثم المحرك هل استخدم محرك مروحه قديمه ؟

واريد منكم مخطط الحركة الميكانيكية للمحرك


فقط احتاج نصائح في الأشياء الي ذكرتها اعلاه
وشكراً

[اكترونى بشري]

اسف جدا اخى لاافقه الكتير فى هذا فانا لاازال مبتديئا وباذن الله يجاوبونك الاخوان وربي يوفقك

[mr.s&h]

شكرا لك اخي ..


على العموم انا كتبت الموضوع على اساس اني مستعجل ...

لكن اضطر اني ابحث لوحدي وانتظر ردودكم

[حيدر علاج حسن]

اعتقد ان محرك صغير 3 فولت يكفي .

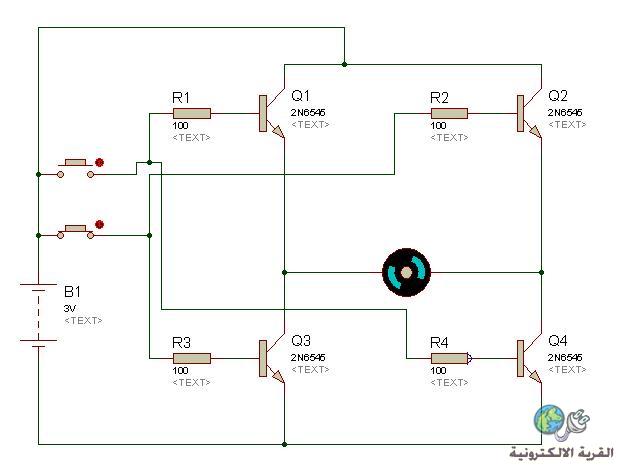

و هذا مخطط الدائرة .

[mr.s&h]

مشكور كثير بس انا اريد احد يشر ح لي طريقة عمل الترانزستورات

انا فاهم الطريقة لسهولتها ... لكن الشي الي اريد اعرفه انه ليش مره

ينتقل التيار من المجمع الى المشع + والمره الثانية يمر من الباعث الى المجمع

مع انه نفس نوع الترانزستور ونفس التيار على القاعدة ..


هل ياترى السبب هو انه الحالة الثانية يكون الترانزستور مرتبط بالجزء السالب

وكيف يمر التيار من الباعث الى المجمع وهو فيه انحياز امامي ؟؟

[حيدر علاج حسن]

ليست الفكرة هكذا .
لاحظ ان المفتاح العلوي متصل بقاعدة Q1&Q4 و هذان الترانسستوران هما اللذان سيعملان مع المفتاح الاول . صح .
اذن التيار سوف يمر بالمحرك من اليسار الى اليمين . و طبعا سيدور باتجاه معين .

اما المفتاح السفلي فهو متصل بقاعدة Q2&Q3 و هما سيعملان مع المفتاح السفلي .
اذن التيار سوف يمر بالمحرك من اليمين الى اليسار و اكيد سوف يدور بالاتجاه المعاكس .

[mr.s&h]

انا اعرف الي انت قلته لكن سريان التيار بالترانزستورات كيف يتم يعني ..

هل يعمل كسوتش ,, واذا يعمل كسوتش كيف يسري التيار من المشع الى

المجمع وهنالك انحياز امامي ,, ام لا يوجد انحياز امامي ...

بس اريد اعرف كيف يمر التيار بين الترانزستورات بما ان المحرك يحتاج الى جهد موجب واخر سالب فلا بد ان الترانزستور الأول يعطي موجب والأخر سالب ولكن كيف ؟؟؟ تتم داخل الترانزستور ..اتمنى انك فهمت طلبي


هل بحيث انه الأول متصل مجمعه بالجهد الموجب

والاخر متصل بالسالب

[حيدر علاج حسن]

التيار يبدأ من المصدر يمر بالمجمع ثم الى المشع ثم الى المحرك ثم الى مجمع الترانسستور الثاني ثم الى مشعه ثم الى الطرف السالب للبطارية .
