ردا علي الاخ فهد الذي اكن له كل الاحترام علي هذا المنتدي الرائع

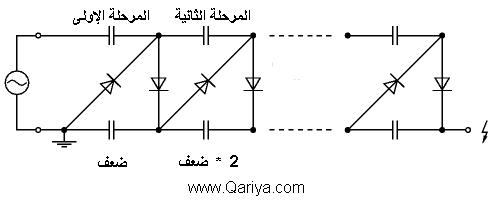

دوائر مضاعفة الجهد تستخدم مع التيار المقوم بطريقة الموجة الكاملة فقط وليس مع التيار المستمر وايضا لا يفضل استخدامها لان المحول يجب ان يكون مقننratedعند ضعف قيمة جهد الحمل وهذا غير متوافر مع الاحمال المتغيرة مثل المحركات dc التي ترفع احمالا مثلا
وكذلك المقوم الذي يتم استخدامه يكون مقنن عند جهد الحمل ايضا وكذلك من المعلومات المتواضعة التي اعرفها فاه كلما تم مضاعفة الجهد لمرات اعلي اصبح التيار المؤثر اقل
والسؤال المطروح هو عن جهد dcوليس جهد full wave rectifiedوالاجابة متمثلة بالطريقة الكلاسيكية في التصميم وهي باستخدام الترانسزتور في تشكيل voltage divider مع فرض ان Vce=Vrc=2Vre=.4Vcc
وايجاد تيار المجمع من تطبيق قانون كيرشوف في دائرة الخرج وبعد ذلك ايجاد تيار القاعدة بالقسمة علي الكسب ثم اختيار قيمة ثابت لايجادقيمة تيار المقاومة R1وبعد ذلك ايجاد تيار R2ومنها ايجاد جهد القاعدة الذي يساوي جهد التغذية مطروحا منه جهد مقاومتي التشغيل ثم تحليل الدائرة للتاكد من صحة التيارات واعادة التصميم اذا كان ضروري للحصول علي نتائج ادق علي ان يكون العامل الذي يتم تغييره هو الثابت المضروب في تيار القاعدة ويتراوح بين 10 الي 100ويتم البدء بقيمة ابتدائية 30ويتم زيادتها اذا كان تيار القاعدة كبير حدا يؤدي الالتشبع او قبله بقليل ويتم قبوله اذا كان يؤدي الي حالة SHARP ACTIVEواعادة التحليل من جديد.وطبعا في حالة التيار المستمر يتم ازالة المكثف المتصل بمقسم الجهد الموجود بالرسم وبمعرفة Vbe يمكن ايجاد VeوVreومقارنتها بالقيم المفترضة ايضا واعادة التصميم اذا كان مطلوب
نقلا عن كتاب الاليكترونيات للدكتور/سعيد الحلفاوي استاذ الاليكترونيات بكلية الهندسة الاليكترونية بمنوف
وهناك طرق اخري وتفاصيل اكتر انا واثق انك محيط بها اكثر مني بكثير وملم بما قلت وارجو توضيح اي خطا في مقالي
وفقك الله مهندس فهد وجزاك عنا خيرا
مضخم فولطية
الف الف شكر على الدائرة
