مساعدة سريعة فى لاين

[5282]

انا اشتريت بوردة تلفزيون من سوق الجمعة تمام

وطلعت منها اللاين



وقلت اقيسة علشان اعرف شغال ولا لأ انا اصلا مش عاوز غير ملفات الثانوى اللى بتطلع حوالى 25kv

المهم
مسكت الطرف اللى علية الكوتشة اللى لونها اسود اللى بتتحط فى الشاشة tube ووصلتها بالملتيميتر على وضع قياس المقاومة وقعدت اوصل بباقى الاطراف علشان اقرأ اى قراءة مفيش قراءة خالص قلت يبقى كدة يبقى اللاين محروق قمت مكسرة علشان اطلع منة اى حاجة

بس دلوقتى ندمان قلت ممكن يكون سليم بس انا قستة ومكنش فية اى قرءة مع اى طرف من الاطراف !!!!!!!!!1

وشكرااااااااا

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة 5282

انا اشتريت بوردة تلفزيون من سوق الجمعة تمام

وطلعت منها اللاين



وقلت اقيسة علشان اعرف شغال ولا لأ انا اصلا مش عاوز غير ملفات الثانوى اللى بتطلع حوالى 25kv

المهم
مسكت الطرف اللى علية الكوتشة اللى لونها اسود اللى بتتحط فى الشاشة tube ووصلتها بالملتيميتر على وضع قياس المقاومة وقعدت اوصل بباقى الاطراف علشان اقرأ اى قراءة مفيش قراءة خالص قلت يبقى كدة يبقى اللاين محروق قمت مكسرة علشان اطلع منة اى حاجة

بس دلوقتى ندمان قلت ممكن يكون سليم بس انا قستة ومكنش فية اى قرءة مع اى طرف من الاطراف !!!!!!!!!1

وشكرااااااااا

اخى الكريم

شكرا جزيلا لك

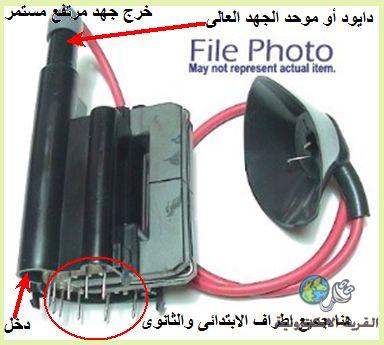

الطرف الذى اشرت اليه هو مجرد سوكيت يتبعه كابل الجهد العالى الأحمر ثم يتبعه العامود الاسود :كما فى الشكل وهو لا يتبع اللين بل هو وحدة مقوم الجهد العالى وظيفتها تغذية مصعد (انود) الشاشة بالجهد العالى جدا المستمر (عدة آلاف من الفولتيات حسب حجم الشاشة ) (قد تكون موحدات أو موحدات ومكثفات كمضاعف للجهد) دخله التيار المتردد النبضى (من أسفل) هو خرج اللاين أى للوصول إلى خرج اللاين المطلوب إزالة هذه الوحدة للوصول إلى طرفها السفلى وليس العلوى .

مع تمنياتى بدوام التوفيق

[5282]

اشكرك استاذنا الكبيررررررررررررررررررررررررررر

[kiai87]

السلام عليكم

ههههههههه أخي ربما كانت لاين شغالة ونت كسرتها

لاحظ هدا رابط
http://www.qariya.com/electronics/monitors_line.htm

[5282]

- ننزع الاين ثم نحضر الافوميتر ونثبته على قراءة 10k أوم
ونضع طرف القياس عند خرج الاين الجهد العالى والطرف الأخر نمرره على جميع أطراف الاين اذا اشر الافوميتر يصبح
الاين تالف....
/monitors_line.htm#ixzz10XDulUOC

شكرااااااااااااااااااااااااا على الرابط

طلع اللاين اللى شغال هو الذى لا يعطى قراءة وللأسف الذى كسرتة طلع يعمل

[أسامة مأمون]

معلش خيرها فى غيرعا
ومادام إنت بتروح سوق الجمعة قوللى نروح مع بعض
و بكرة هرفع لك دوائر تشغيل اللاين خارج البوردة و الإستفادة منه

[5282]

شكراااااااااا استاذ اسامة على المرور
انا بروح سوق الجمعة اللى فى الاسكندرية

[أسامة مأمون]

هههههههه خيرها فى غيرها
شكرا على مرورك
