كيف اخلي الدائرة عند انقطاع التيار تحول على البطارية مباشرة

[hhhhh5]

السلام عليكم

شباب انا عندي دائرة تعمل على محول موصل بكهرباء المنزل
ولكن طلب مني المشرف اني ازود الدائرة ببطاريه بحيث انه عندما ينقطع تيار المنزل تتحول تغذية الدائرة تلقائيا على البطارية

مع العلم بأن جهد الدائرة 5 فولت

[ibrahim hatim]

والله سؤال جميل جدا و حتكون دائره مفيده للغاية
اتنمى الاعضاء و المشرفين يساعدوك فيها

[F.Abdelaziz]

اخى الكريم

شكرا جزلا لك

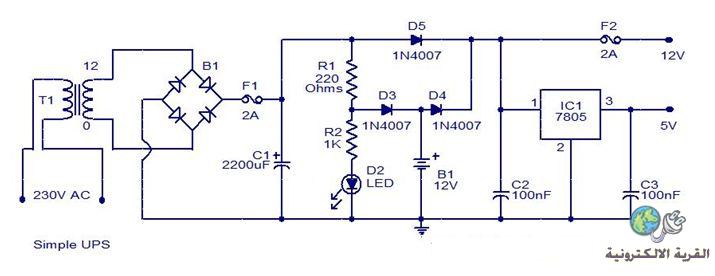

اليك دائرة بسيطة تؤدى الغرض

مع تمنياتى بدوام التوفيق

[ibrahim hatim]

شكرا اخى بس ممكن تشرح من وين يوصل جهازه ال 5 فولت
الدائره دى فيها خرج 12 فولت
ارجوا توضيح اكثر

[astra]

دائرة جميلة اخى فتح الله ولكن لى عليها ملاحظة ان البطارية فى حالة شحن مستمر طالما ان المصدر العمومى للتيار لم ينقطع

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة ibrahim hatim

شكرا اخى بس ممكن تشرح من وين يوصل جهازه ال 5 فولت
الدائره دى فيها خرج 12 فولت
ارجوا توضيح اكثر

اخى الكريم شكرا جزيلا لك

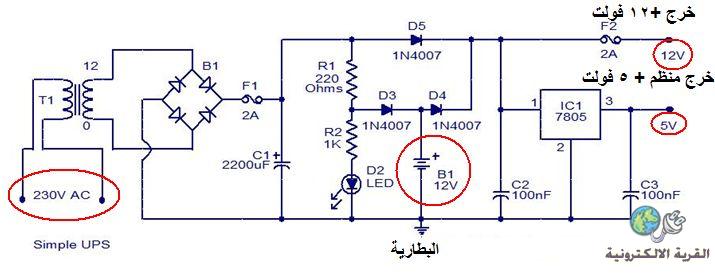

كما فى الشكل من خرج منظم الجهد 7805

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة astra

دائرة جميلة اخى فتح الله ولكن لى عليها ملاحظة ان البطارية فى حالة شحن مستمر طالما ان المصدر العمومى للتيار لم ينقطع

اخى الكريم

شكرا جزيلا لك

معك حق ولاحظ اننى ذكرت "دائرة بسيطة" والغرض منها توضيح الفكرة الاساسية كما يمكن تنفيذها ثم تطويرها ( ترتفع التكاليف وتزداد صعوبة الدائرة ) لكى يتم الشحن الأتوماتيكى والذى يعتمد على البطارية "نوعها وسعتها" .

ملحوظة :

اذا تم ضبط قيم جهود ومقاومات الشحن بحيث لا يتعدى الجهد الكامل للشحن فلا توجد اى خطورة لعدم حدوث شحن زائد over charging لتوقف تيار الشحن بمجرد تساوى جهد الشحن وجهد البطارية الكاملة الشحنة .


وان شاء الله سوف يكون لنا لقاء مع البطاريات ودوائر الشحن الأتوماتيكى .



مع تمنياتى بدوام التوفيق

[astra]

ألف شكر على الايضاح
