من اين احصل على لمبة الاشعة الفوق بنفسجية المستخدمة في PCB

[almoflehy]

السلام عليكم ورحمة الله وبركاته
اساتذي واخواني في القرية الالكترونية اريد معرفة من اين احصل على لمبة الاشعة الفوق بنفسجية التي تستخدم في صناعة الدوائر المطبوعة عند استخدام البورد الحساس للضوء.
انا لدي كل المواد الاخرى ما عدا هذه اللمبة (المصباح).
هل توجد عند محلات الالكترونيات ام عند محلات الادوات الكهربائية, وما هو الاسم التجاري لها.
ولكم جزيل الشكر.

[almoflehy]

معقول لا احد يعرف من اين الحصول عليها
ام انه لا احد يستخدم هذه الطريقة في صنع PCB
ارجو من كانت لديه ايه معلومه ان لا يبخل علينا بها.

[5282]

اولا يمكنك استخدام لمبات فلورسنت عادية
اعتقد ان محل الامير بالقاهرة يبيع لمبات uv

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة almoflehy

معقول لا احد يعرف من اين الحصول عليها

المشاركة الأصلية كتبت بواسطة almoflehy

ام انه لا احد يستخدم هذه الطريقة في صنع PCB
ارجو من كانت لديه ايه معلومه ان لا يبخل علينا بها.

اخى الكريم

شكرا جزيلا لك

1- بالقطع كثيرون يستخدمون هذه الطريقة ولكن السؤال كان "من أين؟" اى المكان وهو يعتمد على البلد بل والمدينة التى انت بها .

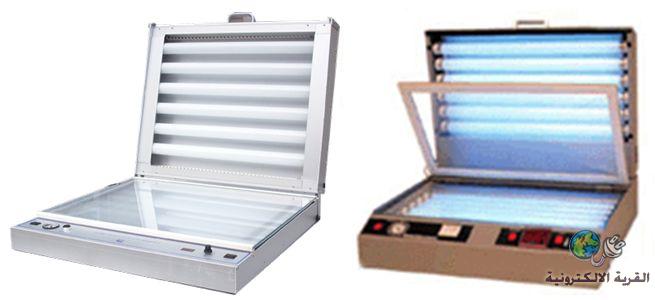

2- انت تسأل عن اللمبات فقط الخاصة بالاشعة الفوق بنفسجية فهى انواع والنوع يتحدد "بالجهاز" المسخدم والمسمى اUV pcb exposure أى جهاز (صندوق) تعريض اللوحة المطبوعة للأشعة الفوق بنفسجية والنوع الشائع كما فى الشكل ومصابيحه بخصائص محددة لن تجدها الا عند التوكيل الخاص بالجهاز .

3- يمكن صناعة العديد من هذه الاجهزة محليا وبسهولة على ان توفر المصابيح اولا من محلات بيع :

المكونات الالكترونية
الادوات الكهربية
الادوات الطبية (تستخدم فى العلاج الطبيعى )

4- انا شخصيا كنت ومازلت استخدم لمبات النيون العادية فى هذا الغرض فهى تحتوى على نسبة افية من هذه الاشعة فقط يتم تحديد زمن التعريض بالتجربة فى قطع صغيرة وهذا الزمن يكون مدونا على اللوحة المطبوعة وغالبا ما يكون بين 10 الى 15 دقيقة .

5- ممكن البدء يكشاف الطوارىء النيون لان حجمه مناسب جدا للوح الصغيرة فى البداية .

الطريقة البسيطة والبدائية :

1-يتم وضع اللوح الحساس (بعد نزع غطاء الحماية من الضوء اثناء التداول ) فوق منضدة فى مكان قليل الإضاءة .
2- ثم يوضع فوقه الفيلم (مع الاخذ فى الاعتبار اتجاهة الصحيح) .
3- ثم وضع لوح زجاجى نظيف (يفضل الزجاج المسنفر لانه يوزع الضوء بانتظام) فوقهما وعليه ثقل بحيث نضمن التصاق اللوح جيدا حتى يضمن جودة التعريض .
4- على مسافة مناسبة (حسب التجارب) ولتكن 20 سم ضع كشاف الطوارىء فوق اللوح الزجاجى وقم بتشغيله المدة المحددة ثم فصله .
5- انتقل الى المرحلة التالية "الإظهار"

مع تمنياتى بدوام التوفيق

[almoflehy]

شكرا جزيلا للاستاذ F.Abdelaziz والاستاذ 5282 على ردهم لي

2- انت تسأل عن اللمبات فقط الخاصة بالاشعة الفوق بنفسجية فهى انواع والنوع يتحدد "بالجهاز" المسخدم والمسمى اUV pcb exposure أى جهاز (صندوق) تعريض اللوحة المطبوعة للأشعة الفوق بنفسجية والنوع الشائع كما فى الشكل ومصابيحه بخصائص محددة لن تجدها الا عند التوكيل الخاص بالجهاز .

بالفعل كنت قد سألت عن هذه المصابيح عند محلات الالكترونيات والكهربائيات ولكن الكل يقول انه لايعرف هذه المصابيح, لذلك قلت لنفسي ان اسأل في القرية لتيقني باني سأجد الاجابة في هذا الموقع الرائع الوفير بالاساتذة الكبار والاعضاء الذين لديهم خبرة في عالم الالكترونيات.

استاذ F.Abdelaziz
بالنسبة للمبات النيون هل هي اللمبات المستخدمة باضائة المنازل كما موضح بالصور اسفل


شكرا جزيلا لكم , وعفوا على الاطالة.

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة almoflehy

شكرا جزيلا للاستاذ F.Abdelaziz والاستاذ 5282 على ردهم لي

بالفعل كنت قد سألت عن هذه المصابيح عند محلات الالكترونيات والكهربائيات ولكن الكل يقول انه لايعرف هذه المصابيح, لذلك قلت لنفسي ان اسأل في القرية لتيقني باني سأجد الاجابة في هذا الموقع الرائع الوفير بالاساتذة الكبار والاعضاء الذين لديهم خبرة في عالم الالكترونيات.

استاذ F.Abdelaziz
بالنسبة للمبات النيون هل هي اللمبات المستخدمة باضائة المنازل كما موضح بالصور اسفل


شكرا جزيلا لكم , وعفوا على الاطالة.

اخى الكريم

شكرا جزيلا لك

نعم هى

[almoflehy]

شكرا جزيلا لك استاذ F.Abdelaziz على سرعة ردك
وارجو من الله ان يجزيك كل الخير على كل ما تقدمه لنا من مساعدة.

عندي استفسار بسيط :

4- انا شخصيا كنت ومازلت استخدم لمبات النيون العادية فى هذا الغرض فهى تحتوى على نسبة افية من هذه الاشعة فقط يتم تحديد زمن التعريض بالتجربة فى قطع صغيرة وهذا الزمن يكون مدونا على اللوحة المطبوعة وغالبا ما يكون بين 10 الى 15 دقيقة .

هل هناك ضرر اذا جعلت البورد تحت الضوء لنصف ساعة او اكثر , اي هل يجب ان تكون الفترة محددة على ضوء التجربة.
ارجو ان لا اكون قد اثقلت عليك.

[F.Abdelaziz]

المشاركة الأصلية كتبت بواسطة almoflehy

شكرا جزيلا لك استاذ F.Abdelaziz على سرعة ردك
وارجو من الله ان يجزيك كل الخير على كل ما تقدمه لنا من مساعدة.

عندي استفسار بسيط :

هل هناك ضرر اذا جعلت البورد تحت الضوء لنصف ساعة او اكثر , اي هل يجب ان تكون الفترة محددة على ضوء التجربة.
ارجو ان لا اكون قد اثقلت عليك.

هذا يتوقف على كفاءة الفيلم أى يجب ان سكون على أعلا درجات الحبر فى المناطق السوداء

وعلى شدة الضوء ومسافته وعلى نوع اللوح المطبوع و.....ومع التجربة على عينات صغيرة سوف تعرف النتائج لانه فى كل مرة سوف تتغير ظروف العمل .

مع تمنياتى بدوام التوفيق
