السلام عليكم ممكن مساعدة في معرفة مكونات احدى الدارات الالكترونية

[hitman47]

السلام
هته احدى الدرات التي وجدتها هنا بالقرية
1


2

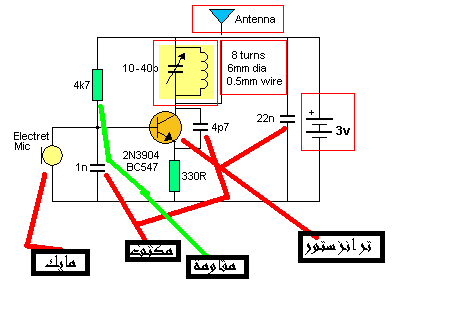

هل ما كتبته داخل الصورة الثانية صحيح ?
المرجو الاجابة لانني اريد ان اضع اسئلة اخرى لكنها متعلقة بالسؤال الاول


المستطيلات الحمراء تعني انني لم افهم ما بداخلها
المرجو الاجابة و لكم كامل الشكر و التقدير

[hitman47]

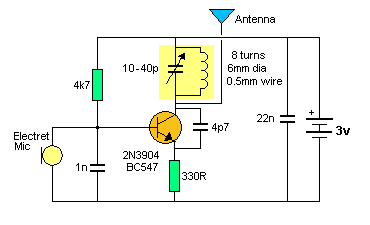

أضن ان الصورة الاولى لا تضهر ها هو رابطها
http://upload.qariya.info/images/qariya-ca67836943.gif

[ibrahim hatim]

المستطيل الاول من اليمين يعنى بطاريه 3 فولت ( بطاريتين 1.5 فولت )
المستطيل الثانى ( فيه كتابه ) هذا للملف يعنى 8 لفات 6 مليمتر قطره 0.5 مليمتر
المستطيل الثالث هذان عنصرين الاول هو الملف و بيانته المكتوبه فى المستطيل الثانى
اما العنصر الثانى فهو مكثف متغير 10-40 بيكوفاراد
المستطيل الرابع فى الاعلى هذا الهوائى ( الاريل ) وهوا عباره عن سلك عادى ذو طول مناسب يعنى مثلا 30 سم

[hitman47]

المشاركة الأصلية كتبت بواسطة ibrahim hatim

المستطيل الاول من اليمين يعنى بطاريه 3 فولت ( بطاريتين 1.5 فولت )
المستطيل الثانى ( فيه كتابه ) هذا للملف يعنى 8 لفات 6 مليمتر قطره 0.5 مليمتر
المستطيل الثالث هذان عنصرين الاول هو الملف و بيانته المكتوبه فى المستطيل الثانى
اما العنصر الثانى فهو مكثف متغير 10-40 بيكوفاراد
المستطيل الرابع فى الاعلى هذا الهوائى ( الاريل ) وهوا عباره عن سلك عادى ذو طول مناسب يعنى مثلا 30 سم

مشكوووور يا أخ لكن لم تجبني عن السؤال الاول
واتمنى لك النجاح في حياتك

[hitman47]

المشاركة الأصلية كتبت بواسطة hitman47

مشكوووور يا أخ لكن لم تجبني عن السؤال الاول
واتمنى لك النجاح في حياتك

هل ما كتبته داخل الصورة الثانية صحيح ?

[ahmed115]

ايوة صحيح
ولى نصيحة قبل ان تدخل فى تحليل الدوائر تعرف على المكونات الالكترونية اولا ثم ادرس القوانين ثم ادخل على دوائر بسيطة تتعرف منها على خصائص الترانزستور
ولاترهق نفسك بتحليل دوائر متقدمة

[hitman47]

المشاركة الأصلية كتبت بواسطة ahmed115

ايوة صحيح
ولى نصيحة قبل ان تدخل فى تحليل الدوائر تعرف على المكونات الالكترونية اولا ثم ادرس القوانين ثم ادخل على دوائر بسيطة تتعرف منها على خصائص الترانزستور
ولاترهق نفسك بتحليل دوائر متقدمة

شكرا على النصيحة و سأعمل بها انشاءالله
و شكراا على مساعدتي

[kiai87]

السلام عليكم

إعمل بي نصيحة أخي أحمد وإنشاء الله حتى صل إلى مورادك

أخي لقد أضفتك عندي على أيميل ومرجو من تفعيل علبة الرسائل الخاصة بي القرية
