طلب من اخواني الكرام نرجو الدخول

[عبد الرحمن .ع]

السلام عليكم ورحمة الله وبركاته
طلب من أخواني الكرام
دائرة إلتي من خلالها يمكن التحكم في حمل الإضاءة التي يستخدم فيها الدياك والترياك
والتي تستخدم في لمض الأفراح
والسلام عليكم ورحمة الله وبركاته

[kiai87]

السلام عليكم

هل تقصد أخي متل هده دائرة


R1 = 10K
R2 = 2K2
R3 = 180K
Potentiometer 250K
C1 = 150nF/400V dipped polyester
C2 = 47nF/630V dipped polyester
C3 = 220nF/250V AC dipped polyester
Triac = 2N6075 or BT136-500D
Diac = HT-32
FUSE 2A or 3A

[عبد الرحمن .ع]

أخي أنا عايز الدائرة إللى بتخلي اللمبة تضئ وتطفي تضيئ وتطفي .. وهكذا
وذلك بإستخدام الدياك والترياك ونرجو شرحها

[عبد الرحمن .ع]

اخواني برجاء الرد علي؟

[ahmed115]

المشاركة الأصلية كتبت بواسطة عبد الرحمن .ع

اخواني برجاء الرد علي؟

اصبر عليا على مابحث لك عنها وان شاء الله الاقيها

[ahmed115]

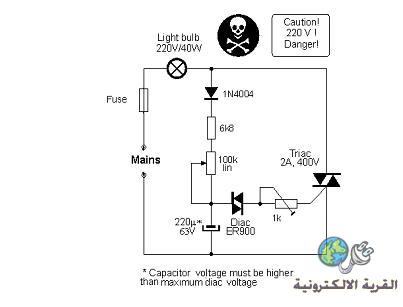

جرب دى




وهذا ملف وورد جمعت فيه دوائر كتيرة خاصة بالترياك والدياك اثناء بحثى لك ارجو ان تستفاد منها


http://www.4shared.com/document/Ge7l...b_flasher.html

[عبد الرحمن .ع]

المشاركة الأصلية كتبت بواسطة ahmed115

جرب دى




وهذا ملف وورد جمعت فيه دوائر كتيرة خاصة بالترياك والدياك اثناء بحثى لك ارجو ان تستفاد منها


http://www.4shared.com/document/Ge7l...b_flasher.html

جزاك الله خيرًا
