طريقة ربط ريليه 24 فولت لجك فقاسة

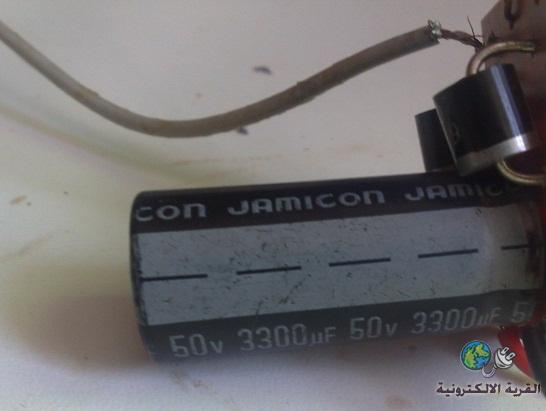

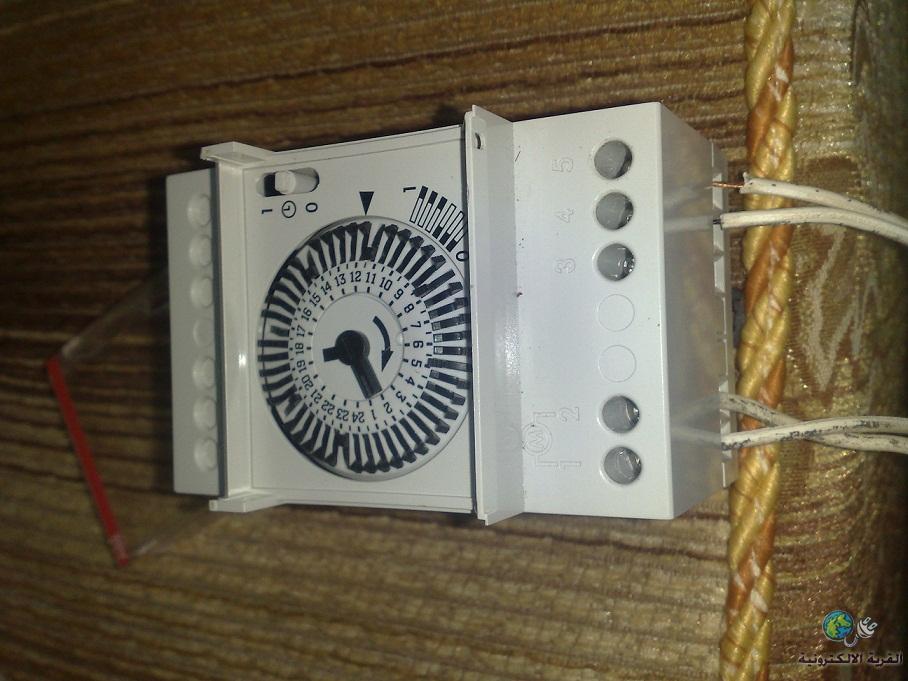

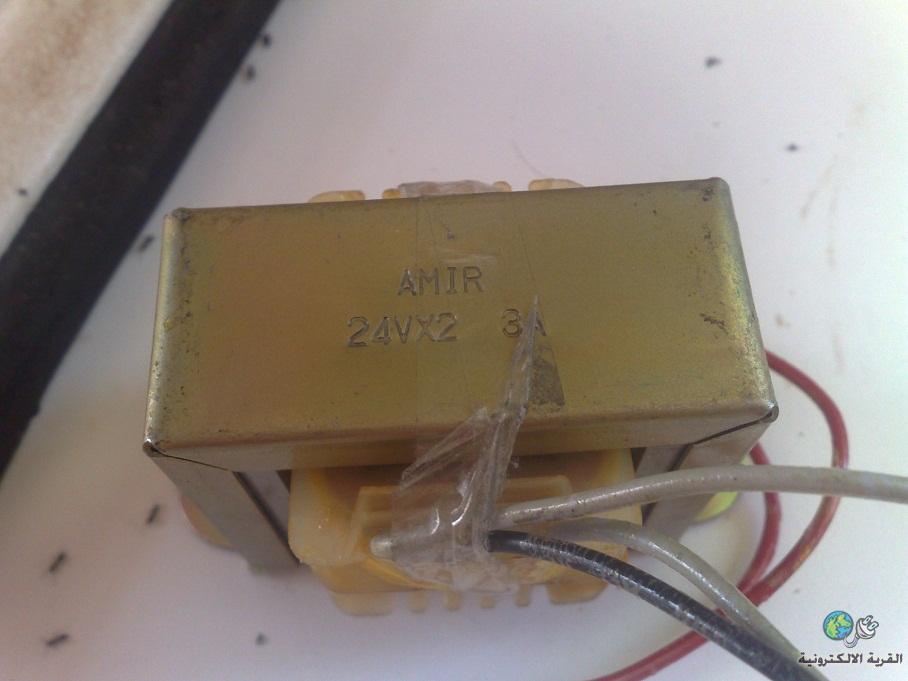

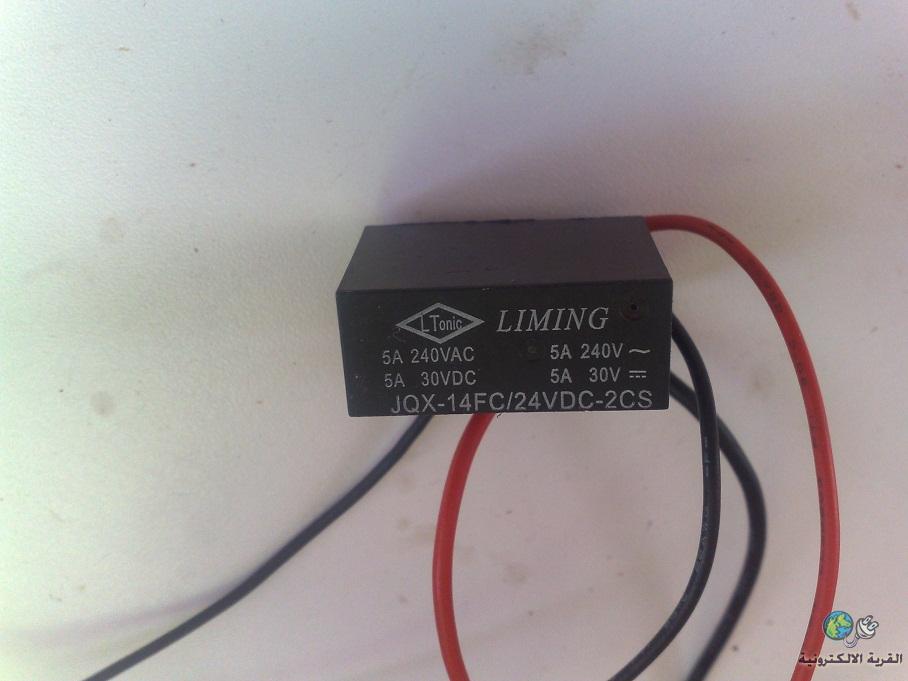

اخي ابو احمد كيف حالك الله يكثر من امثالك والله اني عجزت احول الريليه من اجل تحريك ستالايت وتاليا صور كافة القطع المحول 24 فولت  دائرة التوحيد  الريليه 24 فولت  التايمر  اخوكم ابو مجاهد |
| اعلانات |
|
|||||
تابع

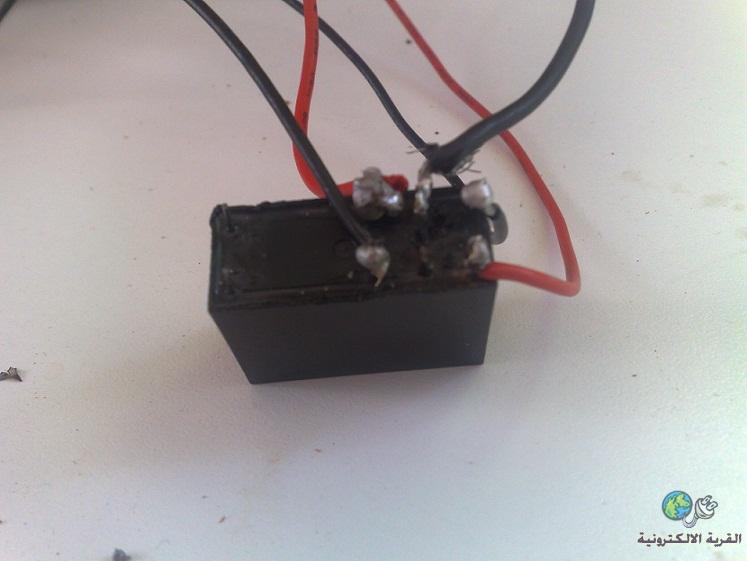

وهذه ارجل الريليه
 اخوكم ابو مجاهد |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
عفوا .. لم نفهم المطلوب بالضبط .. ايضا الصورة الاخيرة تشير انك لم تقم بتوصيل طرفي الملف للريليه
|
|
|||||
|
اشكرك على الرد السريع يا سيدي .... قمت باحضار هذه القطع لكي اقوم بتحريك الجك فكل ثلاث ساعات مرة للاسف ومرة للأعلى بزاوية - + درجة ولكن الجك يتحرك باتجاه واحد فقط وبعد فصل مصدر الكهرباء واعادة وصله للا يقوم الريليه بعكس القطبية وفيما يلي طريقة شبكي للريليه 1+ 1 2+ 2 3+ 3 4 + 4 اشبك 1+ مع 3- 1- مع 3+ 2+ 4+ كهرباء 24 فولت 2- 4- كهرباء 24 فول |
|
||||||
|
بسم الله
|
|
|||||
|
|
|
|||||
|
|
|
||||||
|
بسم الله

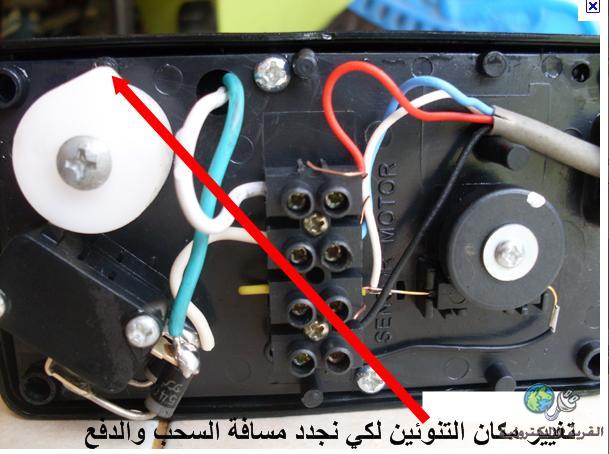

بسم الله الرحمن الرحيم تحية احترام للحميع الاخ الفاضلalmjjj المحترم 1-ممكن صوره لكل الموجودات ( بدون اسلاك) وانا ان شاء ارسم التسليك عليها؟ 2-هناك طريقتين لجعل الجك يقلب كلما تغيرة القطبيه ويقف:- ا-اما بطريقة الاخ شامان ( قص الذراع على الطول الموجب والمراد) ؟ ب-التلاعب بتقسيمات المايكرو سويح للحصول على الازاحه المطلوبه ؟؟ كما في الصوره  وبالتوفيق ابو احمد |
