ما هي وظيفة هذه الدائرة؟

[أبو عمار2010]

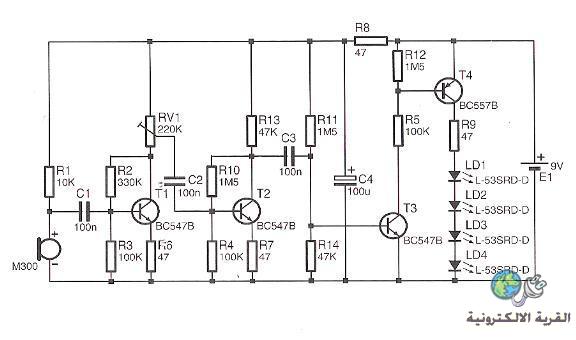

في الرابط التالي دائرة ، أرجو ممن يعرف وظيفتها أن يخبرني ، وهل هي شغالة أم لا؟

http://www.mediafire.com/?0c2yxw2xmeemv3m#1

[أسامة مأمون]

هذه الدائرة تستخدم لقياس الضجيج أو شدة الضوضاء

[ahmed115]

المشاركة الأصلية كتبت بواسطة أسامة مأمون

هذه الدائرة تستخدم لقياس الضجيج أو شدة الضوضاء
[]

ازاى عرفت يااسامة ؟
هل ممكن تشرحها لو سمحت؟

[أسامة مأمون]

أصل الجهاز ده عندى
و رخيص بس مش بسقيس بدقة
لأنه فى اليدايه يعمل على تكبير الصوت عبر عدة مراحل و فى النهاية تكون متصلة بليد أو عدة ليدات و تعتمد فى قياسها على شدة الإضاءة لليد

[ahmed115]

المشاركة الأصلية كتبت بواسطة أسامة مأمون

أصل الجهاز ده عندى
و رخيص بس مش بسقيس بدقة
لأنه فى اليدايه يعمل على تكبير الصوت عبر عدة مراحل و فى النهاية تكون متصلة بليد أو عدة ليدات و تعتمد فى قياسها على شدة الإضاءة لليد

جزاك الله خير

[astra]

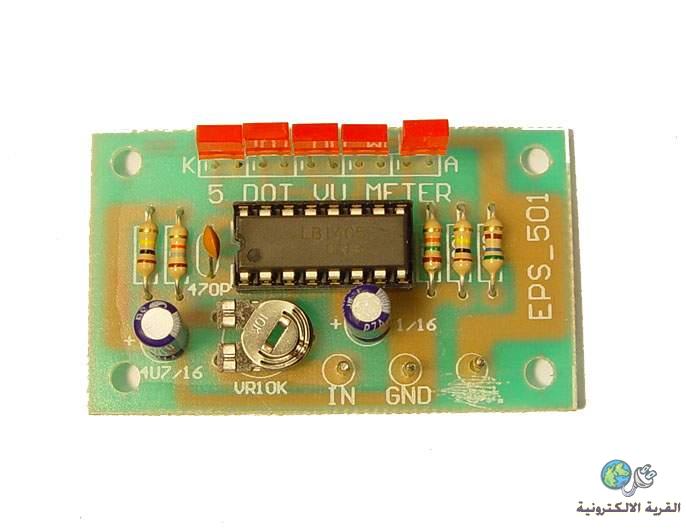

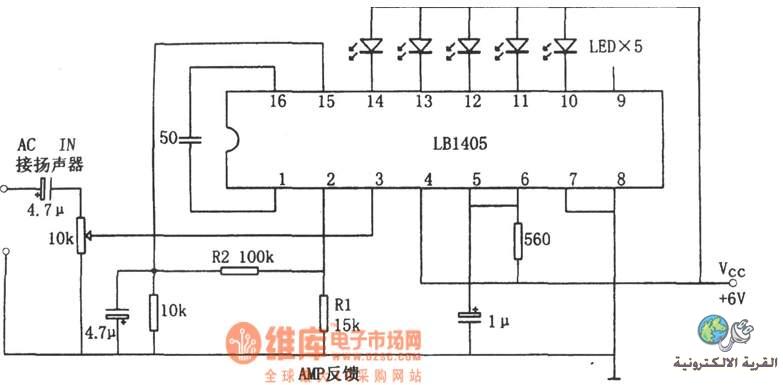

أخى أبو عمار هذة الدائرة تستخدم فى قياس شدة مستوى الصوت وذلك عن طريق الميك الموجود باولها وهى جزء مكمل فى بعض مكبرات الصوت وايضا بعض اجهزة التسجيل التقليدية ولكن نظرا لكثرة عدد القطع المستخدمة فيها تستطيع استخدام المتكاملة LB1405 وهى من انتاج شركة سانيو وقد رفعت لك الدائرة وصورتها بعد التنفيذ وبالتوفيق

[سعد عبد العزيز]

اخي ASTRA السلام عليكم ورحمة الله
ممكن مساعدة
كيف استطيع ان انزل الصور في المنتدى

[astra]

لرفع الصور داخل المشاركة ستجد اعلى النافذة التى تكتب فيها الموضوع مستطيل رفيع مكتوب عليه مركز رفع الصور بالقرية وبجوارة كلمة browes اضغط عليها ستفتح لك نافذة لتحديد مكان الصورة داخل جهازك او فى المكان الموجودة فيه وستجد مربع صغير مطلوب منك ان تكتب كود التحقيق الظاهر امامك فيه بعد ذلك اضغط على كلمة تحميل وبعد انتهاء التحميل سيظهر لك روابط اختر منها رابط كود صغير للمنتديات ثم اطبعة وقم بلصقة فى مشاركتك
ملحوظة
شكرا على سؤالك لى ولكن اذا اردت ان تسأل فلا تحدد شخص بعينة حتى يستطيع اى عضو ان يجيبك وان تاخذ اكثر من توضيح والله الموفق
