ما هى دوائر مضاعفة الجهد الإليكترونية و كيف تعمل

[أسامة مأمون]

بسم الله الرحمن الرحيم

فى البداية احب أن أنوه أن هذه الدوائر خطرة
فاحرصوا أنت تتجنبوها عند التشغيل

ما هى دوائر مضاعفة الجهد؟

دوائر مضاعفة الجهد هى دوائر يمكنها إستقبال التيار
المستمر أو المتردد و تقوم بتكبيرها الى الضعف مع
كل مرحلة و يكون خرجها تيار مستمر دائما.

ما هى أنواع دوائر مضاعفة الجهد؟

يوجد نوعان من دوائر مضاعفة الجهد هما كالأتى:-
1-مضاعف الجهد ذو المكثف و الموحد و ينقسم الى:
أ- مضاعف جهد نصف موجة
ب-مضاعف جهد موجة كاملة
و يعتمد فى تشغيله على التيار المتردد

2-مضاعف الجهد ذو المكثف و المقاومات
و هو يعتمد فى تشغيله على التيار المستمر

[أسامة مأمون]

الأن نتطرق الى معرفة دوائر مضاعفة الجهد و نتكلم عن:-

دائرة مضاعف الجهد ذو المكثف و الموحد

فى هذه الدائرة هذه الدائرة يتم شحن المكثفات على التوازى و تفريغها أتوماتيكيا على التوالى و كل هذا يتم عبر الموحدات

و هى نوعان:

1- مضاعف جهد نصف الموجة

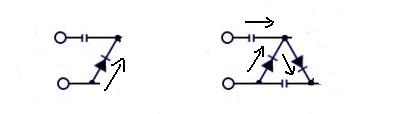

فى هذه الصور نستعرض طريقة شحن المكثف فى الدائرة
و تتم عن طريق شحن المكثف الأول ثم ينتقل الجهد الى المكثف الثانى عبر الموحد و تتوالى عمليات الشحن
على عدد المراحل

[أسامة مأمون]

و هذه الصور توضح توصيل المكثفات توازى فى الدائرة عبر الموحدات

[ahmed115]

ياعم اسامة والله انت فنان بس بالراحة شوية

اشرح كيف يتم مضاعفة الجهد بمرحلة واحدة فقط من مكثفين وموحدين

[أسامة مأمون]

بص يا عم أحمد


لما الجهد بيدخل من طرفة الدخل يجرى عبر d2 لشحن المكثف c1
و عن طريق d2 أيضا يتجه الى c2 + أن c 1 يوجه شحنته أيضا الى c2 عبر d1
فيكون جهد الخرج c1+c2 أى Vout = 2 Vin

[ahmed115]

المشاركة الأصلية كتبت بواسطة أسامة مأمون

بص يا عم أحمد


لما الجهد بيدخل من طرفة الدخل يجرى عبر d2 لشحن المكثف c1
و عن طريق d2 أيضا يتجه الى c2 + أن c 1 يوجه شحنته أيضا الى c2 عبر d1
فيكون جهد الخرج c1+c2 أى Vout = 2 Vin

مش واضحة يااسامة

[سعد عبد العزيز]

المشاركة الأصلية كتبت بواسطة أسامة مأمون

بص يا عم أحمد


لما الجهد بيدخل من طرفة الدخل يجرى عبر d2 لشحن المكثف c1
و عن طريق d2 أيضا يتجه الى c2 + أن c 1 يوجه شحنته أيضا الى c2 عبر d1
فيكون جهد الخرج c1+c2 أى Vout = 2 Vin

السلام عليكم ورحمة الله وبركاته اخي اسامة
حاولة تقريبا اكثر من ثلاث مرات ان افهم من كتب عندي لاكن لم استطع وجربة من خلال برنامج في الكمبيوتر وكذالك لم استطع الفهم وهذا الموضوع مهم بنسبت لي فارجوا التوضيح اكثر إذا امكن . واقترح الشرح على شكل نقاط

[noor1144]

هل هذا الموضوع عن زياده الفولت عن طريق المكثفات والدايود فقط
ام انه مضاعفة الفولت والحديث عنه بشكل عام
وانا كنت اريد ان اسأل عن مضاعفة الفولت بواسطه الدايود والمكثف فقط
هل بهذه الطريقة او هل يتم الفولت نفس ماهو عند تحميل اللود عليه
ام يهبط ويصبح اقل مل كان عليه
انا جربت هذه الطريقة ورفعت الفولت من 12 الى 24 بواسطه 2 دايود و 2 مكثف
ولكن الفولت هبط عند التحميل عليه ولم استفيد منه شيء
