[fox2000]

اخوانى ممكن ترتيب سوكت شاشة هانسول 510p مع العلم انا بتلخبط فى الشيلد الرابع الرصاصى عباره عن سلك لونه رصاصى ومعاه شيلد
والاسلاك الاخرى البنفسجى والاسود والابيض والاصفر والبرتقالى غير اسلاك الالون المعروفه
يا ريت حد يوضحلى الترتيب
وشكرا

[عاطف شريف]

السلام عليكم ورحمة الله وبركاته

اتفضل اخى

http://www.qariya.com/vb/showthread.php?t=41955

[fox2000]

شكرا جزيلا يا اخى بس الصفحة دى مفيهاش نوع الشاشة اللى انا طلبتها وانا لفيت ال 19 صفحة دول امبارح ومش وصلت لنتيجة انا هوضحلك تانى الوان الاسلاك عندى كالاتى
4 شيلد احمر اخضر ازرق رصاصى وطبعا كل شيلد معاه الارضى بتاعه
الاسلاك الفردى اسود بنفسجى اصفر برتقالى ابيض
سلك الارضى
ممكن حضرتك بس تكتبلى ترتيبهم هنا
معلش انا بتعبك معايا
الشاشى هانسول 15 رقمها 510p

[محمد رشاد رضوان]

اقتباس المشاركة الأصلية كتبت بواسطة fox2000 شكرا جزيلا يا اخى بس الصفحة دى مفيهاش نوع الشاشة اللى انا طلبتها وانا لفيت ال 19 صفحة دول امبارح ومش وصلت لنتيجة انا هوضحلك تانى الوان الاسلاك عندى كالاتى 4 شيلد احمر اخضر ازرق رصاصى وطبعا كل شيلد معاه الارضى بتاعه الاسلاك الفردى اسود بنفسجى اصفر برتقالى ابيض سلك الارضى ممكن حضرتك بس تكتبلى ترتيبهم هنا معلش انا بتعبك معايا الشاشى هانسول 15 رقمها 510p

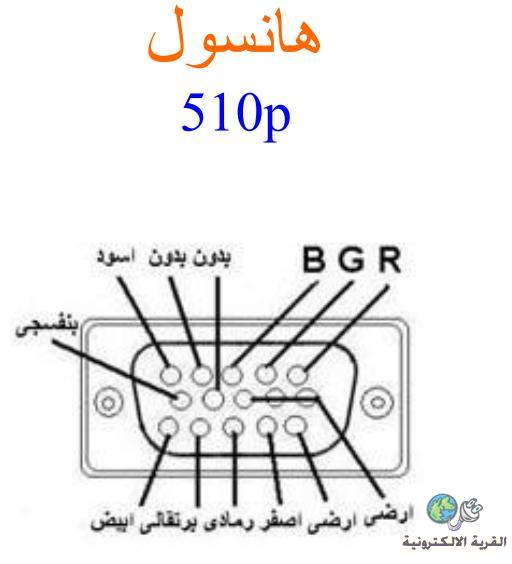

اخى الفاضل دة ترتيب سوكت الشاشة الى انت طلبة مع التوفيق
الشيلد الاحمر توصل الطرف الاحمر كما بالرسم و الارضى بتاعة باحد اطراف الارضى الثلاثة
الشيلد الاخضر توصل الطرف الاخضر كما هو بالرسم و الارضى بتاعة باحد اطراف الارضى الثلاثة
و الشيلد الازرق بردة نفس الطريقة
اما الشيلد الرمادى توصل الطرف المعزول كما بالرسم و الارضى بتاعةبالارضى الى بجنب الطرف الاصفر الى بالرسم

[محمد رشاد رضوان]

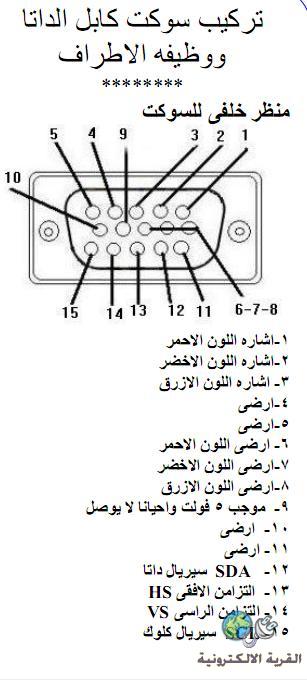

و دة توضيح اخر بوظيفة اطراف سوكت الشاشة بسكوت اى شاشة
اتمنى ان اكون قدمت المعلومة كما ينبغى

[محمد رشاد رضوان]

[hema_2009]

الف شكر للبشمهندس جزاك الله خير

[fox2000]

اخى الفاضل تم تركيب السوكت باذن الله تعالى
واتقدم بخالص الشكر والعرفان لحضارتكم جميعا
وجعله الله فى ميزان حسناتكم جميعا
ووفقنا الله واياكم اللى طاعته والاخلاص فى محبته
وجزاكم الله خير
انا بجد مدين لهذا المنتدى العظيم بما فيه من فضلاء بالكثير والكثير ليس العلم فقط وانما الاخلاق ايضا
فلكم منى كل احترام وعرفان بالجميل
