الدائرة الالكترونية للمضرب الصاعق

[astra]

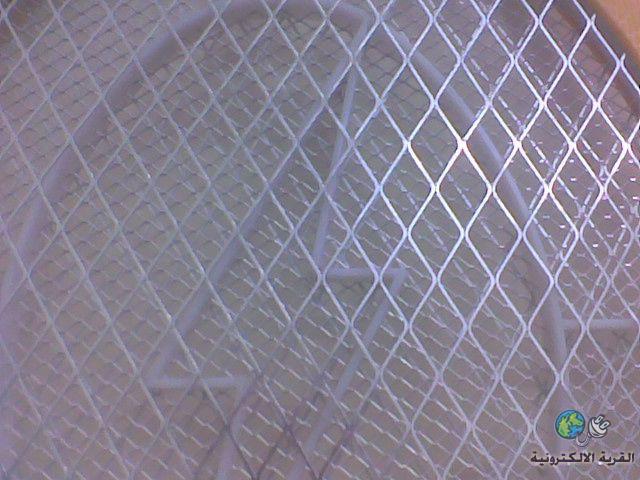

المضرب الصاعق هو عبارة عن دائرة تنتج جهد عالى مابين 2200 الى 2500 فولت وبشدة تيار ضعيفة جدا وهذا الجهد كفيل بقتل اى حشرة تلامس الشبكة الخاصة به وهذة الشبكة عبارة عن شبكتين بينهما عازل يمنع تلامسهما كما بالصورة وكل شبكة عبارة عن قطب من اقطاب الخرج والدائرة تتكون من ثلاث مراحل سأقوم بأذن الله بشرحهم غدا ان شاء المولى نظرا لضيق الوقت

يتبع

[kiai87]

السلام عليكم

شكرا لك اخي استرى على دائرة

الان مع استرى تمتع بتنس الحشرات ههههههههههه
امزح فقط اخي

[dmostafa]

عندى واحد زيه بس دائرته من جوه اصغر من دى حاولت ازود قدرته اتحرق

[ahmed115]

الله ينور عليك اخونا علاء
منتظرين شرحك

[astra]

أستاذ مصطفى الدائرة فعلا صغيرة ومساحة البوردة الخاصة بها حوالى 3.5*6.5 سم

[astra]

نأتى الان الى شرح الدائرة ولكى نبدأ لابد وان نقسم الدائرة الى ثلاثة اجزاء

1- دائرة القدرة وشحن البطارية

2- دائرة المذبذب

3- دائرة مضاعفة الجهد الى ثلاثة اضعاف جهد المصدر

اولا دائرة القدرة وشحن البطارية

وفيها يتم دخول جهد المصدر ( 220 فولت ) الى دائرة تخفيض للجهد بدون استخدام محول وذلك عن طريق المقاومة 1 ميجا والمكثف .47 ميكرو الذى ستكون ممانعتة تبعا لقانون ممانعة المكثف XC= 1÷2FC ) ) 6775) اوم ولما كانت هذة الممانعة بالتوازى مع المقاومة 1 ميجا فتكون المقاومة الكلية حوالى 6730 اوم وهذة القيمة تمكننا من الحصول على حوالى 4 فولت على قنطرة التوحيد وبشدة تيار 32 مللى امبير تبعا لقانون اوم كافية لشحن البطارية شحن بطىء وهى موصلة مباشرة على قنطرة التوحيد وايضا فى حالة الشحن يضىء الليد D1

اما فى حالة التشغيل فيتم اولا فصل ال220 فولت وذلك بناء على تعليمات التشغيل ويتم تشغيل مفتاح الامان SW1 ثم الضغط على SW2 فيصل موجب البطارية الى مجمع الترانزستور وايضا سالب البطارية موصل بأستمرار الى دائرة الترانزستور وايضا كاثود D2فتبدأ الدائرة بالعمل وايضا يضىء D2

[astra]

ثانيا دائرة المذبذب

دائرة المذبذب هى دائرة بسيطة جدا والعنصر الاساسى فيها هو الترانزستور وهو يقوم بعملية تحويل الجهد المستمر الواصل اليه من البطارية الى جهد متردد بقيمة حوالى 15 كيلو هيرتز والمحول وهو محول فيرايت صغير يتكون من ثلاثة ملفات الملف الاول وطرفيه ارقام 1 و 2 هو ملف التغذية العكسية للترانزستور لأستمرار عملية التذبذب والملف الثانى وارقامه 3 و 4 يتولد عليه جهد التذبذب بالتردد المذكور سابقا ولكن بقيمة جهد صغيرة وتتحول بالتاثير الى اضعاف اضعاف هذة القيمة على الملف الثالث وارقامة 5 و 6 اى ان هذا المحول هو محول رافع للجهد وترتيب اللف بداخله هو الملف الابتدائى اولا ( 2 و 3 ) ثم ملف التغذية العكسية ( 1 و 2 ) ثم الملف الثانوى ( 5 و 6 ) الذى يكون عليه حوالى 800 فولت وبشدة تيار ضعيفة جدا

[astra]

نأتى للجزء الثالث وهو دائرة مضاعف الجهد لثلاثة امثال جهد المصدر

لما كان الجهد الخارج من دائرة المذبذب حوالى 800 فولت فان هذا الجهد لا يقوى على احداث شرارة كهربية فلذلك لابد من رفع هذا الجهد الى اكثر من 2000 فولت لصنع شرارة كهربية فتم استخدام دائرة مضاعفة الجهد لثلاثة امثال جهد المصدر وذلك بأستخدام عدد 3 موحدات و 3 مكثفات وشرح كيفية عمل هذة الدائرة كنت قد شرحته فى موضوعى بعنوان ( شرح ودوائر التوحيد ومضاعفة الجهد ) على الرابط التالى بالمشاركة رقم 15

http://www.qariya.info/vb/showthread.php?t=74671&page=2

اما المكثف C5 فهو ليس من ضمن الدائرة ولكنه موضوع ليتم تفريغ جهد الدائرة بالكامل عليه بعد عملية المضاعفة وطرفيه موصلين مباشرة الى شبكتى الصاعق

وأتمنى من الله ان اكون وفقت فى شرح الدائرة وأيا من الاخوه ان وجد تقصير او نقطة غير واضحة فيسعدنى ان يدلو بدلوه فى ذلك
