استفسار عن أرجل "Pin" الحساس

الهادي2020 · 22-10-2010, 08:18 PM

السلام عليكم..

عندي استفسار بسيط عن الحساس IR.

اريد ان اعرف أي من الارجل الثلاث توصل إلى المصدر وأيها توصل إلى الأرضي واي منها إلى المخرج؟
هناك عدة أنواع لل IR كما تعلمون، ولكن تختلف في ارقام المداخل والمخارج، وللتوضيح فإن الرجل رقم 1 في هذا الحساس أطول ومتصلة بالغطاء المعدني للحساس.

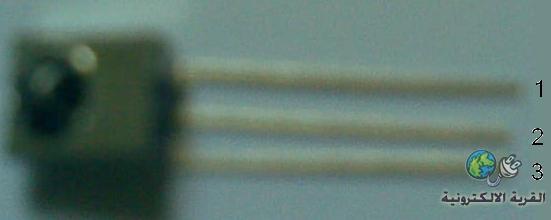

وهذه صورة للسنسر مع العلم اني بحثت في النت عن صورة أوضح ولم أجد.

وللأسف لا يوجد عندي رقم أو داتا شيت لهذا السنسر.

أرجوا من الأخوة الأعضاء والمشرفين الرد على هذا الاستفسار.

kiai87 · 22-10-2010, 08:32 PM

السلام عليكم

تفضل أخي طلبك

gnd = الأرضي أو سالب لي تغدية

+5 = الموجب لي تغدية 5 فولت

S = مخرج الإشارة

الهادي2020 · 22-10-2010, 08:48 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة kiai87

السلام عليكم

تفضل أخي طلبك

gnd = الأرضي أو سالب لي تغدية

+5 = الموجب لي تغدية 5 فولت

S = مخرج الإشارة

تشكر عزيزي..
في الحقيقة الحساس الذي عندي شبيه بالحساس في الصورة الأولى مع فروق قليلة، وهي كما أسلفت أن السن الاول أطول من البقية ومتصل بالغطاء، فهل يعني هذا أنه للموجب؟
وشكرًا مرة أخرى على المساعدة..
