استفسار فى دائرة

[5282]

السلام عليكم

اقوم بعمل دائرة بالميكروكنترولر وتقوم باستقبال اشعة تحت حمراء وكما نعلم خرج مستقبل اشعة تحت حمراء هو 38 كيلو هرتز اريد تحويل هذا التردد العالى الى نبضة مستمرة تنقطع بانقطاع 38 كيلو هرتز وتعمل عندما يكون هناك 38 كيلوهرتز

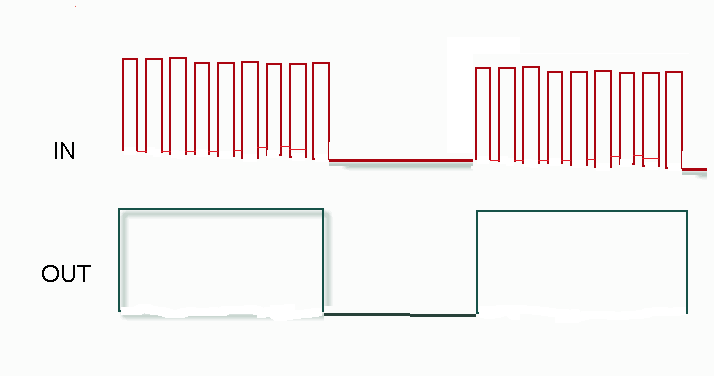

صورة توضيحية



,شكرااااااااااا

[حيدر علاج حسن]

ما هي فترة انقطاع التردد ؟
و ما رايك بصنع فلتر يمرر هذا التردد الى دائرة قدرة و ناخذ الجهد المستمر من دائرة القدرة .

[5282]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

ما هي فترة انقطاع التردد ؟
و ما رايك بصنع فلتر يمرر هذا التردد الى دائرة قدرة و ناخذ الجهد المستمر من دائرة القدرة .

اشكرك على هذا الرد الجميل

-بالنسبة لفترة انقطاع التردد عدة دقائق (لن يوجد 38 كيلو هرتز)
وفترة التوصيل (عندما يكون هناك 38 كيلو هرتز ) فترة قصيرة جدة عشرات الميلى ثانية




- مانوع دائرة القدرة الذى تقصدة
وشكراااااااااااا

[ahmed115]

كلامى طلع غلط استنى لما افكر تانى

[حيدر علاج حسن]

ههههههههههههه خذ راحتك يبو حميـــــــــــــد
ربما كذلك انا . لذلك راح اسئل سؤال آخر .

هل هناك ترددات غير مرغوب بها تريد صدها ؟ ام التردد الذي ذكرته هو فقط في الساحة ؟

[kiai87]

السلام عليكم

أخي يمكن تجريب هده دائرة فهي تخفض التردد بحسب سعة المكتفة

وأرجو أن لايكون كلامي غلط هههههههههههههههه



قم بتجربتها اخي فلن تاخد منك الوقت الكتير

[حيدر علاج حسن]

اخي يوسف ما هو هذا الحساس ؟ و اين تدخل الاشارة .
انا من رأيي اذا كان هناك ترددات اخرى يجب صدها بتصميم فلتر .
وان لم يكن هناك ترددات اخرى فمكثف 1000 مايكرو يوضع على التوازي مع التردد و تنتهي المشكلة .

[kiai87]

السلام عليكم

بقصد حساسة اشعة تحت حمراء
وهده هي صورتها

http://www10.0zz0.com/2010/10/26/18/306667007.gif
