اقتباس:
المشاركة الأصلية كتبت بواسطة nidalkmal
بطارية واحدة
|

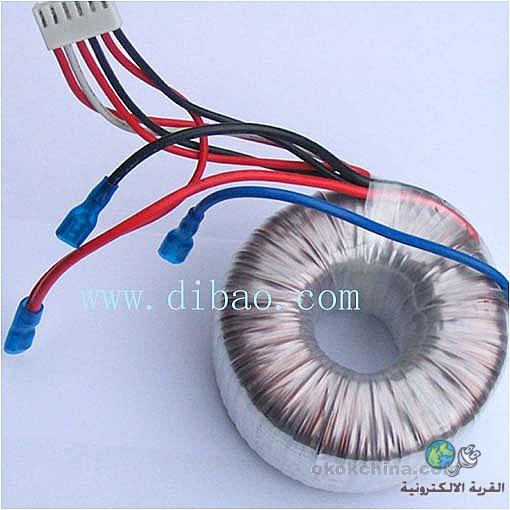

يعنى 12 فولت طيب شوف اخى العزيز هنا ك فى هذا المحولة طرفان ويكون قيمتها 17 فولت يستخدم لشحن بطارية ups لسنا بحاجة اليه التلات الاطراف الاخرى الاحمر والازرق والاسود هما خرج المحولة وهية (7.5 - 0 - 7.5 ) واعتقد الطرف الاسود هو الطرف المشترك بين الملفين ولجعلها كشاحنة نقوم بترك او عدم استعمال الطرف المشترك فنحصل على 15 فولت وهذا الفولتية كثيرة لشحن البطارية والحل هو استخدام طرف 240 او 250 فولت وهية دخل المحولة وربطها الى الكهرباء فنحصل على 13.5 فولت وبعد ذالك يتم ربط الدايودات على الخرج للحصول على الموجب والسالب المطلوبة فى عملية الشحن
مساااااااعدة يا أهل الخبرة
