صنع لوحة جدول الضرب

[الوادي الأخضر]

اساتذتنا المحترمين- السلام عليكم ورحمة الله وبركاته:
ارجو مساعدتي في صنع لوحه(كهربيه) مقاس متر * متر ونصف لجدول الضرب تعتمد على اسلاك عاديه ومفاتيح كهربيه(زرار) ومصباح بحيث لوضغطت الزرار المكتوب عليه مثلا 5 ضرب الزرار المكتوب عليه 7 يعطيني ناتج 35 واذا كان الناتج صحيح يضيء المصباح -- المكونات تقريبا ( لوحه خشب + مفاتيح لمبات صغيره +
مصباح 220 فولت + مجموعة اسلاك) تقريبا هذه كل المكونات والله اعلم -كانت هذه اللوحه عندنا بالمدرسه يوم كنا صغار والان ابغى اصنعها بمساعدتكم لاولادي عشان يستفيدوا منها --فهل هذا العمل ممكن صنعه ارجوا مساعدتي وفقكم الله0

[ahmed115]

المشاركة الأصلية كتبت بواسطة الوادي الأخضر

اساتذتنا المحترمين- السلام عليكم ورحمة الله وبركاته:
ارجو مساعدتي في صنع لوحه(كهربيه) مقاس متر * متر ونصف لجدول الضرب تعتمد على اسلاك عاديه ومفاتيح كهربيه(زرار) ومصباح بحيث لوضغطت الزرار المكتوب عليه مثلا 5 ضرب الزرار المكتوب عليه 7 يعطيني ناتج 35 واذا كان الناتج صحيح يضيء المصباح -- المكونات تقريبا ( لوحه خشب + مفاتيح لمبات صغيره +
مصباح 220 فولت + مجموعة اسلاك) تقريبا هذه كل المكونات والله اعلم -كانت هذه اللوحه عندنا بالمدرسه يوم كنا صغار والان ابغى اصنعها بمساعدتكم لاولادي عشان يستفيدوا منها --فهل هذا العمل ممكن صنعه ارجوا مساعدتي وفقكم الله0

ارسم رسم كروكى لها وليس كهربى حتى نفهم اكتر

[حيدر علاج حسن]

لا اعتقد هذه العملية سهلة باستخدام القطع الالكترونية الرقمية .
لان الضرب هو عملية جمع متكرر . مثلا لو قلنا : 5*2 هذا يعني ان نقوم بجمع الخمسة مع نفسها و هكذا .
لكنها سهلة جدا باستخدام المتحكم المايكروي و الكيباد .

[ahmed115]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

لا اعتقد هذه العملية سهلة باستخدام القطع الالكترونية الرقمية .
لان الضرب هو عملية جمع متكرر . مثلا لو قلنا : 5*2 هذا يعني ان نقوم بجمع الخمسة مع نفسها و هكذا .
لكنها سهلة جدا باستخدام المتحكم المايكروي و الكيباد .

اعتقد انها ممكن تتعمل ياحيدر باستخدام دائرة اند ثلاثية
يعنى لو ضغطت على مفتاح الخمسة ثم مفتاح 2 ثم مفتاح 10 يعطى خرج ويضيئ الليد
يعنى مدخل الاند يكونوا مفاتيح الارقام مع مفتاح الناتج فاذا اختلف احدهم لاتظهر نتيجة
بس دى هتكون محتاجة دوائر اند كتيرة جدا
وعلى قولك صعبة

[ahmed115]

اعتقد كمان ان الاخ لايطلب دوائر رقمية
يعنى اتخيل انها عبارة عن عدة مفاتيح كل مفتاح عليه رقمين المراد ضربهم فاذا ضغطت عليه ثم ضغطت على المفتاح المكتوب عليه النتيجة يضيئ المصباح
وهى سهلة كما اتخيل انا

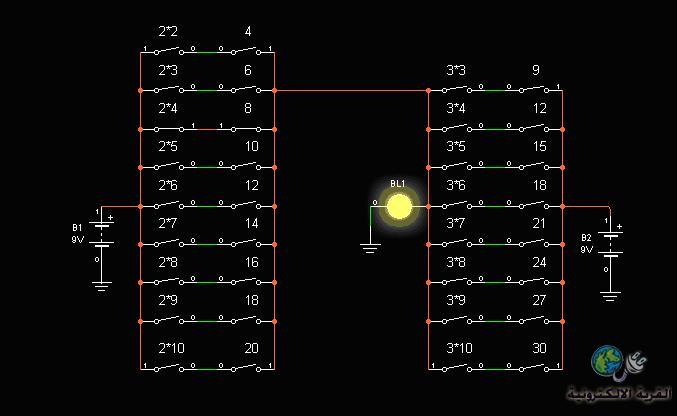

يعنى مفتاحين توالى على لمبة
المفتاح الاول مكتوب عليه 2*5
المفتاح الثانى مكتوب عليه 10
وبما ان الاتنين توالى سيضيئ المصباح
اذا ضغط على مفتاح اخر غير مفتاح العشرة لن يضيئ المصباح وبالتالى النتيجة غلط
وهكذا باقى الارقام

يعنى مجموعة من المفاتيح كلهم يغذوا مصباح واحد ومرتبة اتنين توالى مع بعض والكل توازى مع بعض يغذوا المصباح

هعملها دلوقتى على البرنامج

[ahmed115]

السلام عليكم




طبعا مفاتيح النتائج تكون بعيدة عن مفاتيح ضرب الاعداد حتى لايعرف التلميذ ان هذا المفتاح الصح


ده مفطع فيديو صغير للشرح

http://www.4shared.com/video/tvCZSLav/__online.html

[الوادي الأخضر]

ممتاز ممتاز ياساتاذ/ احمد 115 - كذا بالزبط الله ينور عليك وعلى الاساتذه اللي فكرو معانا 0 لكن كيف تنفيذها عمليا على اللوحه ياليت شرح اكثر لانك جبتها صح
وبتلخبطني شويتين في تنفيذها شكرا لكل من ادلى بمعلومه لهذا المشروع الزغيرون-- وفي انتظار الردود -ارجو التفاعل بارك الله فيكم جميع

[ahmed115]

المشاركة الأصلية كتبت بواسطة الوادي الأخضر

ممتاز ممتاز ياساتاذ/ احمد 115 - كذا بالزبط الله ينور عليك وعلى الاساتذه اللي فكرو معانا 0 لكن كيف تنفيذها عمليا على اللوحه ياليت شرح اكثر لانك جبتها صح
وبتلخبطني شويتين في تنفيذها شكرا لكل من ادلى بمعلومه لهذا المشروع الزغيرون-- وفي انتظار الردود -ارجو التفاعل بارك الله فيكم جميع

هل شاهدت الفيديو؟
هعملك مقطع فيديو كبير للشرح احسن
