إستفسارات بخصوص شحن البطاريات

[Alsenator Ali]

أساتذتي وأخواني ، السلام عليكم ورحمة الله وبركاته .
1- لدي 4 بطاريات قابلة للشحن 3.7V 3.3A ، أقوم بشحن كل واحدة منها على حدة ، بشاحن موبايل 4V 350MA .
سؤالي هل يمكنني توصيلها بالتوالي وشحنها مثلاً بشاحن 15V 500MA توفيراً للوقت ؟ وماهي الطريقة الصحيحة لشحنها سوية .
2- لدي جهاز لاب توب خرج شاحنه الأصلي 18.5V 3.5A ، ولدي بطاريتين 12V 6A .
سؤالي ( عندما أقوم بتوصيل البطاريتين على التوالي ) أريد دائرة - ممتازة وآمنة - لتخفيض الجهد الناتج إلى 19 فولت .
بارك الله فيكم .

[Alsenator Ali]

أين الردود ياأخواني .

[أسامة مأمون]

المشاركة الأصلية كتبت بواسطة Alsenator Ali

أساتذتي وأخواني ، السلام عليكم ورحمة الله وبركاته .
1- لدي 4 بطاريات قابلة للشحن 3.7V 3.3A ، أقوم بشحن كل واحدة منها على حدة ، بشاحن موبايل 4V 350MA .
سؤالي هل يمكنني توصيلها بالتوالي وشحنها مثلاً بشاحن 15V 500MA توفيراً للوقت ؟ وماهي الطريقة الصحيحة لشحنها سوية .
2- لدي جهاز لاب توب خرج شاحنه الأصلي 18.5V 3.5A ، ولدي بطاريتين 12V 6A .
سؤالي ( عندما أقوم بتوصيل البطاريتين على التوالي ) أريد دائرة - ممتازة وآمنة - لتخفيض الجهد الناتج إلى 19 فولت .
بارك الله فيكم .

الطرقة الصحيحة لشحنهما سويا وصلهم على التوالى و إشحنهم بالمحول 15 فولت مع مراعاة أن يكون الخرج تيار مستمر
أما السؤال الثانى فاستخدم منظم جهد 317 معدنى

[Alsenator Ali]

جزاك الله خيراً أستاذي أسامة .
بشأن مثبت الجهد 317 كيف يتم توصيله ؟ وماهو الجهد الخارج منه ؟

[Alsenator Ali]

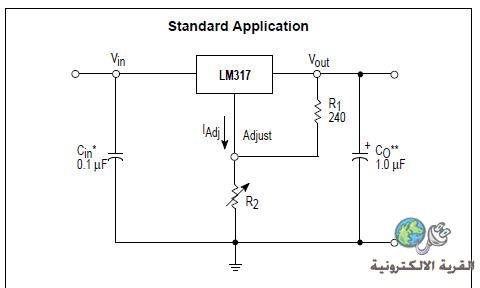

هذه الدائرة موجودة في الداتا شيت للمنظم LM317 هل تقصد توصيل البطاريتين في دخل هذه الدائرة ، ومعايرة الجهد الخارج المطلوب من المقاومة المتغيرة ؟

[أسامة مأمون]

نعم هذا ما أقصده بس جيب المنظم معدنى و ليس بلاستك

[Alsenator Ali]

جزاك الله ووالديك الجنة أستاذي أسامة .

[Ahmedarblog]

لا يصلح 317 العادى لهذا الغرض لان كما فهمت انت تريد تشغيل اللاب توب من البطاريتين ال12 فلو كان كذلك لا يصلح 317 العادى لهذا الغرض وذلك لان التيار المسحوب من البطارية حوالى 3 امبير تاكد اولا من التيار المدون على شاحن اللاب توب وممكن استعمال 317 المعدنى ولكن لا اذكر اقصى تيار يتحمله اقرا الداتا شيت له وسوف يفى بالغرض انصحك بدائرة من ترانزستور 2n305 والمتكاملة 741 (هذا الترانزستور اقصى تيار له 15 امبير وهذا معناه استخدام آمن لأنه لايعمل فى اقصى ظروف التشغيل (15 امبير))
