لدي مشكل في مكبر صوت للكمبيوتر soyona

fateh hse · 31-10-2010, 11:24 AM

السلام عليكم كيفكم مهندسين واعضاء منتدانا الغالي من القرية الالكترونية

لدي مكبر صوت للكمبيوتر soyona كان شغال 100% و فجأة توقفة السماعة Lو R تعمل عادي
غيرة قطعة اسمها TDA2030 ولاكن لم يشتغل
المطلوب وان شاء الله ربنا يرزقنى بحدااااااا يفيدنى كيف أصلح هدا المشكل
ولكم جزيل الشكر والتقدير ....

fateh hse · 31-10-2010, 11:27 AM

جزائكم على الله

فهد المنصور · 31-10-2010, 12:18 PM

وضح اكثر ..

هل السماعة اليمنى واليسرى لا تعملان ؟
ام فقط سماعة واحدة ..

وهل فحصت السماعة ..
وهل يمكن وضع رسم بسيط لمخطط دائرة المكبر ؟

fateh hse · 31-10-2010, 03:34 PM

السماعة اليمنى لاتعمل أمى اليسرى تعمل
نعم فحصت السماعة

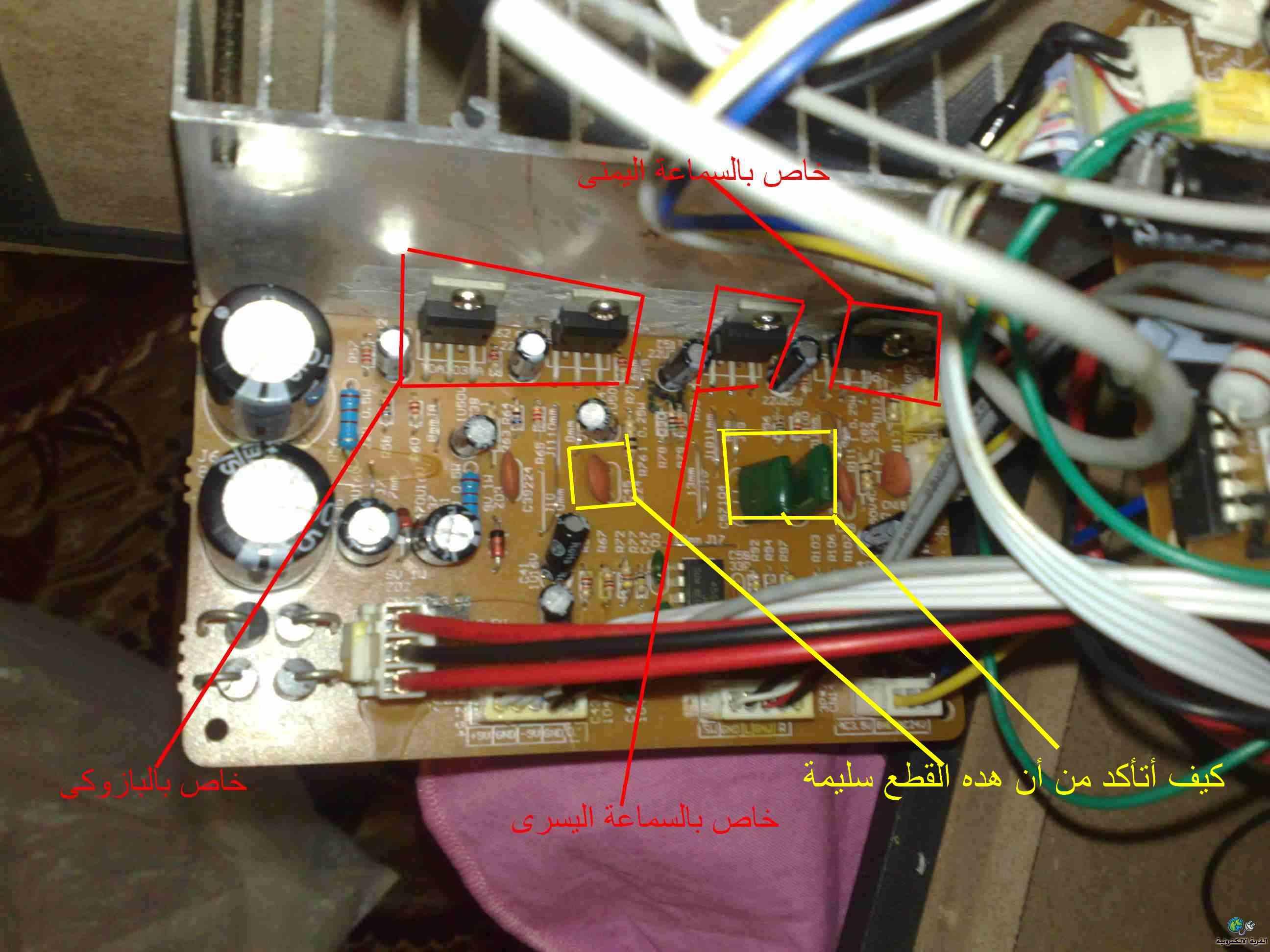

و هاهي بطاقة الصوت

اكزي · 31-10-2010, 05:42 PM

السلام عليكم أخي الكريم

بعد الاطلاع على الصورة ولو غير واضحة يمكنك أخي الكريم

1 غير تماما السماعات أو قم بفحصهم في مكان أخر للتأكد وهدا أول شىء تقوم به
2 التأكد من نقط التلحيم في جهة السماعة اليمنى
3 فحص المكثف و المقاوماتالموجودة بجانبTDA2030
4 ادا كانت كل العناصر سليمة قم بتبديل مرة أخرىTDA2030 أو بدله بالجهة الأخرى السليمة للتأكد هل هو سليم أم لا قبل شرائه .

fateh hse · 01-11-2010, 02:59 PM

فحصت السماعات في مكان أخر و هي تعمل بشكل جيد

فحصت المكثف الموجودة بجانبTDA2030
لاكن كيف أفحص المقاومة و باقي القطع الموضحة في الصورة بإستخدام الملتيميتر الرقمي

اكزي · 01-11-2010, 07:23 PM

أخي الكريم

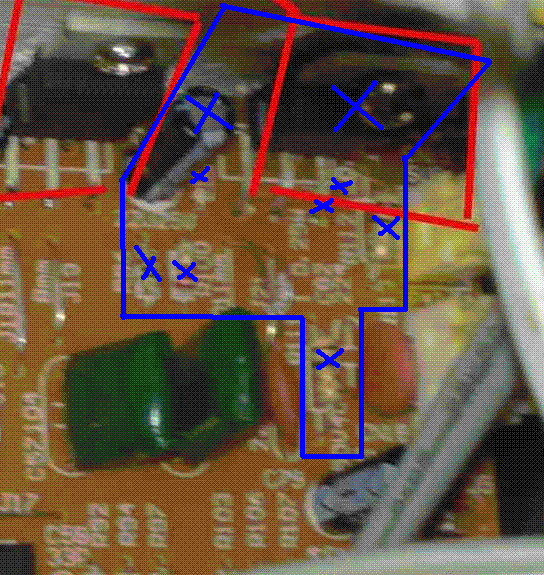

أنظر الى العلامات بالأزرق قم بفحصهم وبالنسبة للمكتف من الأحسن تقوم بتبديله أما عن المقاومات ضع الألوان لكل واحدة أو قم بتصوير مكان الجهة اليسرى فقط التي بها العطل بحيت يمكنني أن أرى الألوان وهل قمت بتبديل TDA2030

اكزي · 02-11-2010, 01:26 AM
