[Eng_TRCT]

أرغب فى تصميم دائرة مبسطة بإستخدام PIC16F877A للتحويل من انالوج لديجيتال

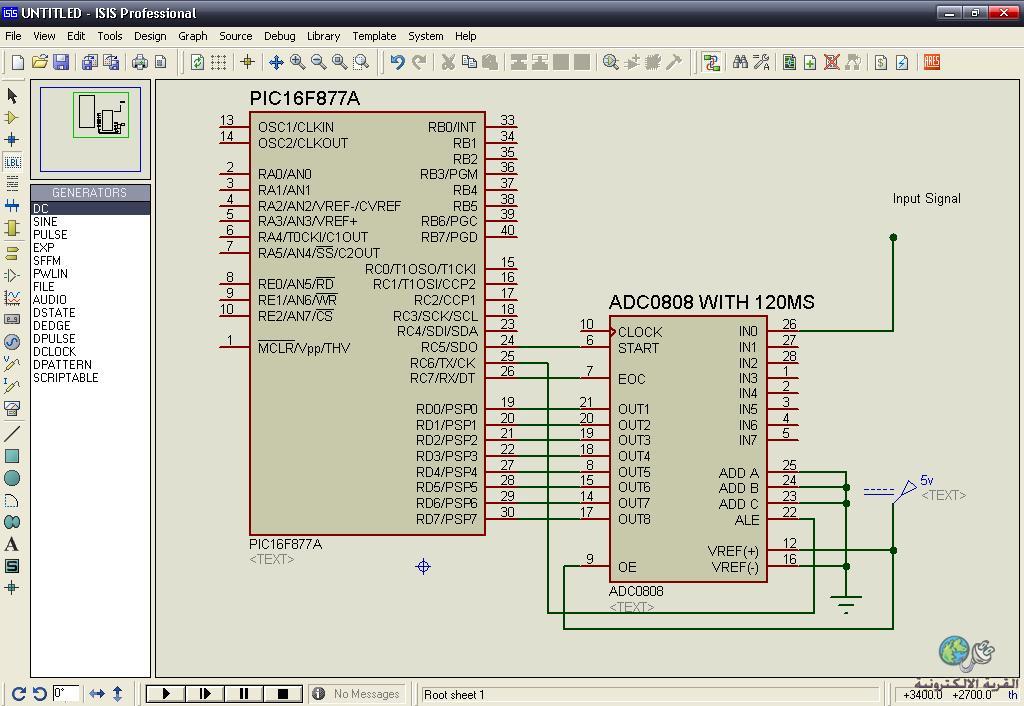

لكن بإستخدام External ADC كما بالشكل
هل الدائرة صحيحة كما بالصورة ام ينقصها شئ (دون ذكر الماستر كلير أو الكريستال)

مع العلم انى شغال على كريستالة 16MHZ
وان ال ADC ليه Conversion time 120us
بس المشكلة انى مش عارف ااكتب الكود بال Mikro C المناسب اللى يشغل ال PIC


منتظر الرد مع فارغ الصبر

[eabueida]

السلام عليكم

أخي هل انت مجبر على استخدام قطعة التحويل من التناظري الى الرقمي

إذا كنت غير مجبر فالمايكروكونترولر الذي تستخدمه به محول تناظري رقمي

وشكرا

[Eng_TRCT]

انا مجبر اخى الكريم

[حيدر علاج حسن]

هل جربت تشغيل المتكاملة اولا .
فيجب معرفة طريقة التشغيل و على هذا الاساس يكتب الكود
انا اقترحت هذه المتكاملة في هذا الموضوع

http://www.qariya.com/vb/showthread....711#post459711

[Eng_TRCT]

جزاك الله خيراً أخى
لكن انا مطلوب منى عمل مشروع دراسى للتحويل من انالوج الى ديجيتال والعكس
لكن بشرط استخدام مايكروكونترولر ومحولات تناظرية/رقمية ورقمية/تناظرية خارجية بعيده عن المحولات الداخلية للمايكروكونترلر
بالإضافة الى ربط الدائرة بالكمبيوتر
لكن فى المرحلة الأولى
المطلوب التحويل من انالوج الى ديجيتال فقط

[حيدر علاج حسن]

ذكرت في مشاركتك الاولى ان المشكلة انك لا تستطيع عمل الكود .
كتابة الكود تشترط فهم عمل المتكاملة و تشغيلها تجريبيا ثم يتم كتابة الكود .
الآن عليك اختيار المتكاملة التي تناسبك و تنجح معك في الاختبار ثم تأتي مرحلة كتابة الكود و ربطها بالمتحكم .

[Eng_TRCT]

تمام اخى
انا اخترت المتكاملة 16F877A وفاهمها كويس
واخترت المحول ADC0808 وفاهمه كويس قوى
بس الكود مش عارف اكتبه ازاى
كيف سأستخدم ال Interrupt بالطريقة الصحيحة
وايه ترتيب الإشارات المرسلة والمستقبلة من المتكاملة والى المحول او كيف اكتبها

[حيدر علاج حسن]

يعني انت متأكد من طريقة التوصيل هذه ؟
طيب هل النقطة 10 مهملة ؟
