محتاج مساعد في مشروع مصعد بواسطة البك
|
| اعلانات |
|
|||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
السلام عليكم

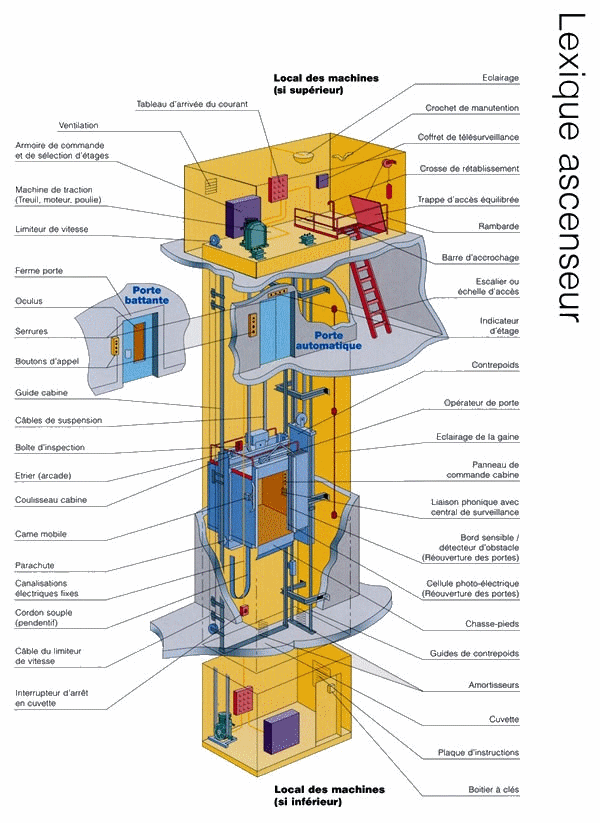

أرجو أن أكون قد ساعدت ولو بالقليل في موضوعك مع هده الصور   ascenceur STRUCTURE  structure système o Caractéristiques moteur : 780W /4,3A/230V muni d’un frein à manque de couranto Charge max de 400kgs pouvant être doublée en cas de besoin par l’adjonction d’une poulie supplémentaire. o Un capteur de sécurité FCH bloque le moteur en extrémité haute du crochet o Capteur opto Sdet à réflecteur o Capteur de distance Sdis à sortie analogique 0-10v  FONCTIONNEMENT le principe du choix de l’étage est expliqué à l’aide de l’organigramme ci dessous :  GRAFCETS VUS PC   TRAVAIL TP Une fois le système positionné en 0, l’opérateur peut choisir l’étage qu’il désire atteindre (0, 1, 2) 1. réaliser les opérations permettant la mise sous tension de l’armoire ascenseur (V. schéma commande) 2. charger le fichier « mes documents/TGE/ascenseur.agn » • essai : manœuvrer POM que se passe t’il ? • choisir un étage pour valider le fonctionnement 3. ouvrir fichier : « mes documents/TGE/ascenseur1.agn » puis compléter les grafcets vus API : V. Grafcets vus PC et adressage NOTA : si vous vous servez de l’objet, aller sur objet (CTRL+clic droit) pour trouver l’adresse des E/S 4. faire l’essai 5. il est possible d’obtenir le niveau H en vue de maintenance par action sur le commutateur « S2 ». dans ce cas, la cage parvient au niveau supérieur et les demandes d’étages sont inopérantes. Le voyant H5 clignote à la montée et devient fixe en position haute. Lorsque le commutateur « S2 » revient en position repos, le système se réinitialise (voir question 1, premier essai), les trois voyants d’étage clignotent en simultané Traduction (français > anglais) WORK TP Once the system is set to 0, the operator can choose the floor that he wants to reach (0, 1, 2) 1. operations to achieve the power-lift cabinet (See diagram order) 2. load the file "my documents / TGE / ascenseur.agn" • Test: POM handle that happens? • choose a stage to validate the operation 3. open file: 'my documents/TGE/ascenseur1.agn "then complete the API seen grafcets V. Grafcets seen PC and address NOTE: If you use the object, go to object (CTRL + right click) to find the address I / O 4. try 5. it is possible to obtain the H-level for maintenance per share on the switch "S2". In this case, the cage reaches the level of floors and requests are disabled. The light flashes on the rise H5 and becomes fixed in position. When the switch "S2" to timer, the system resets (see question 1, first test), all three lights blink simultaneously Room Écouter Lire phonétiquement التعديل الأخير تم بواسطة : اكزي بتاريخ 01-11-2010 الساعة 10:51 PM |
|
||||||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
