توصيلةWYE – DELTA CLOSED لمحولات التوزيع

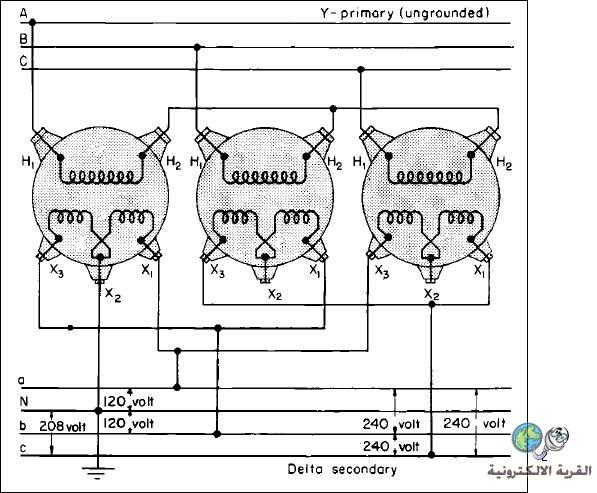

السلام عليكم ورحمة الله تعالى وبركاته احبائى الاعزاء هذا مخطط يوضح التوصيل الداخلى ومخارج الاطراف لمحول توزيع القدره الكهربائيه المستخدمه فى الاغراض العامه على طريقة WYE – DELTA CLOSED Y ∆ CLOSED / NEUTRAL لاحظ اخى الكريم التوصيل ناحية الضغط العالى موصل على طريقة النجمه Y تم عمل قصر لنهايات الملفات H2 مع بعضها لتكون نقطة NEUTRAL داخل المحول وبدايات الملفات H1،H2 ،H3 هى مخارج الاطراف لملفات الدخول للضغط العالى A B C او بما تسمى الملف الابتدائى اما بالنسبه للملف الثانوى فهو موصل على طريقة ∆ الدلتا المقفوله مع نقطة تاريض X2 للمحول اما بالنسبه لجهود خرج هذا المحول للملف الثانوى موضحه ادناه على هذا المخطط ( 5 ) شكرا احبائى والى اللقاء مع موضوع اخر مع التوصيلات المختلفه لمحولات التوزيع ( تابعونا )   التعديل الأخير تم بواسطة : ابوقشه بتاريخ 03-11-2010 الساعة 03:26 AM |
| اعلانات |
|
||||||

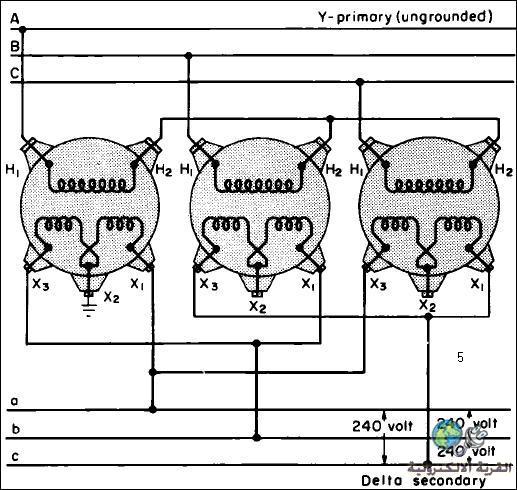

الطريقه رقم 2 لتوصيلة
الطريقه رقم 2 لتوصيلة
WYE – DELTA CLOSED  |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|

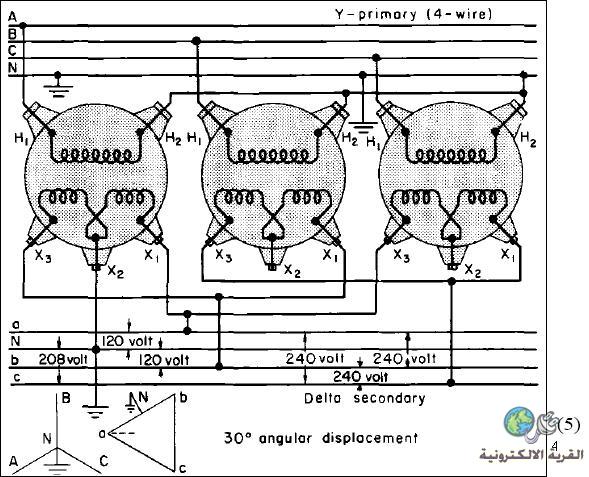

طريقة التوصيل رقم 3
طريقة التوصيل رقم 3
WYE – DELTA CLOSED  |
|
||||||
|

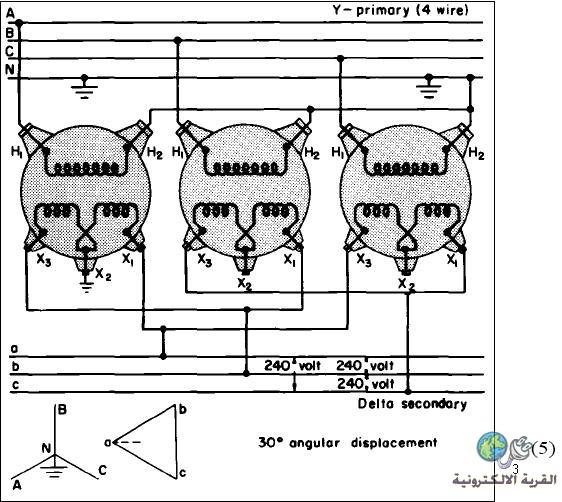

طريقة التوصيل رقم 4
طريقة التوصيل رقم 4
WYE – DELTA CLOSED  |
