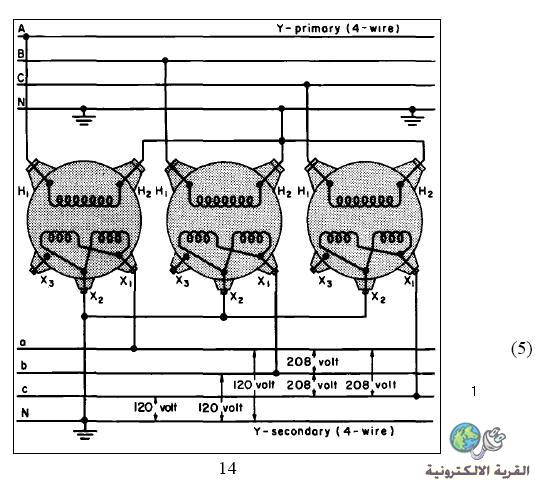

احبائى الاعزاء هذا مخطط يوضح التوصيل الداخلى

ومخارج الاطراف لمحول توزيع القدره الكهربائيه

المستخدمه فى الاغراض العامه على طريقة

WYE - WYE CLOSED

YY CLOSED / NEUTRAL

لاحظ اخى الكريم التوصيل ناحية الضغط العالى

موصل على طريقة النجمه Y تم عمل قصر لنهايات

الملفات H2 مع بعضها لتكون نقطة NEUTRAL خارج المحول

وبدايات الملفات H1،H2 ،H3 هى مخارج الاطراف لملفات الدخول

للضغط العالى A B C او بما تسمى الملف الابتدائى

اما بالنسبه للملف الثانوى فهو موصل على طريقة النجمه المقفوله Y مع

نقطة تاريض خارج المحول اما بالنسبه لجهود خرج هذا المحول للملف

الثانوى موضحه ادناه على هذا المخطط

( 5 )

شكرا احبائى والى اللقاء

مع موضوع اخر مع التوصيلات المختلفه

لمحولات التوزيع

( تابعونا )

[NSRMSR]

السلام عليك اخى ابو قشه
موضوع مفيد لكل مهندس كهرباء
ننتظر المزيد

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

اخى الحبيب ومهندسنا الغالى / نسر مصر

شكرا لك على دعمك الواضح لهذا الموضوع

وشكرا مرة ثانيه بمروركم الكريم على هذا الموضوع

والف سلام بعودتك مرة ثانيه على ارضية هذا المنتدى الموقر

ولعل المانع يكون خيرا ان شاء الله تعالى

شكرا حبيبى

[اكزي]

بارك الله فيك أستادنا الكريم موضوع متميز

[ابوقشه]

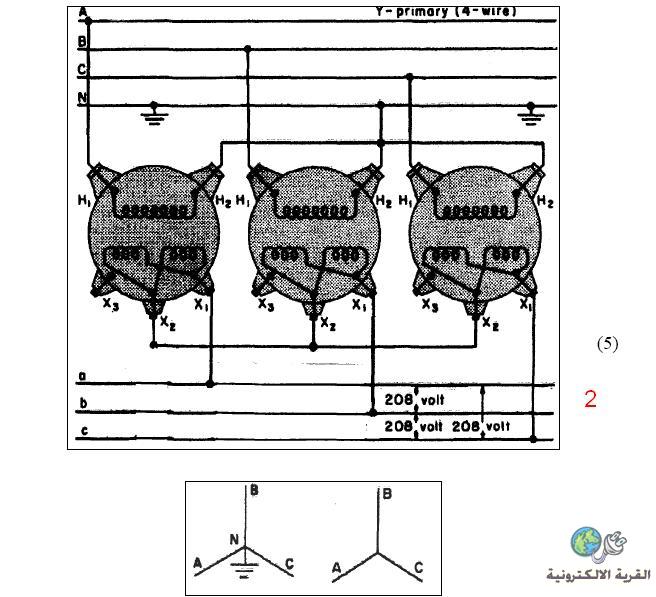

طريقة التوصيل رقم 2 استار دخل مع خروج نقطة نيوتر من خارج المحول بالاضافه الى استار خرج مع نقطة نيوترل داخل المحول وليسى خرج المحول امابالنسبه لجهود الخرج انظر الى الرسم ادناه
