فحص الترانزستور (بالصورة)

[~nano~]

[FONT="Arial"]
السلام عليكم ورحمة الله وبركاتة

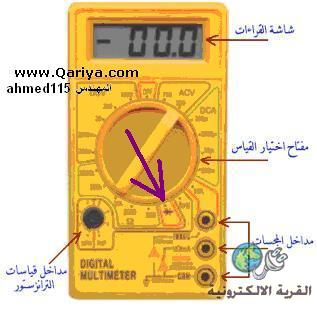

ضع مفتاح القياس على وضع الديود

======
=====
====
===


الملتميتر الرقمي دائما تكون :-
السلك الاحمر يعرف بالموجب (+P)
السلك الاسود يعرف بالسالب (-N)

======
=====
====
===
==
=


ترانزستور
A) الترانزستور لها 3 اطراف ( باعث , مجمع , قاعدة )
B) الترانزستور لها قطبين (PNP ,', NPN ',' )

[~nano~]

في البداية لابد من معرفة القاعدة

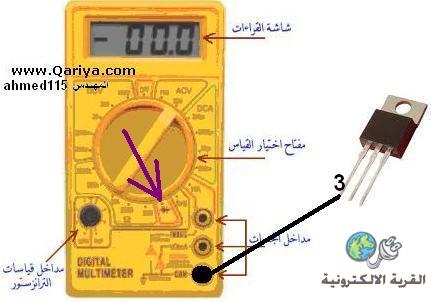

المرة الاولى
لاتعطى قراءة

======
=====
====
===
==
=

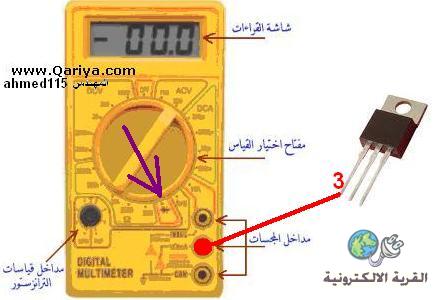

المرة الثانية
لاتعطى قراءة

اذا لم يعطى قراءة بين المجمع والباعث فترانزستور سليم وبكذا تعرفنا على طرف القاعدة

[~nano~]

=

الان نتعرف على الباعث , المجمع , و القاعدة

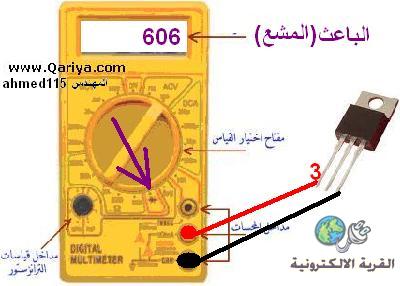

الباعث
ويعرف بالعدد كبير

======
=====
====
===
==
=

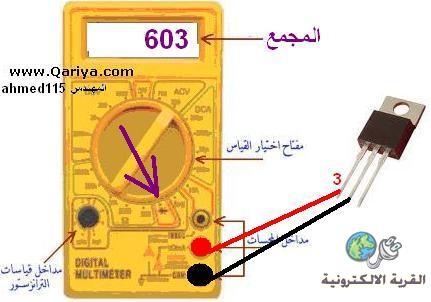

المجمع

ويعرف بالعدد الصغير

======
=====
====
===
==
=

إذا قراء الملتميتر الرقمي عدد كبير فيعرف (بالباعث او مايسمى بالمشع) وإذا قراء الملتميتر الرقمي عدد صغير فيعرف (بالمجمع)

[civin2]

اخي العزيز نانو شكرا لك على هذا الشرح الرائع

ولكن القيمة التي ظهرت على الشاشة على ماذا تدل ؟
وكيفية استخدام مداخل قياسات الترنزستور
وشكرا لك
0
00
000
0000
00000
000000

[~nano~]

ً

الان نتعرف على (PNP ,', NPN ',' )

قبل البدء لمعرفة الاقطاب نراجع الاسلاك

الملتميتر الرقمي دائما تكون :-
السلك الاحمر يعرف بالموجب (+P)
السلك الاسود يعرف بالسالب (-N)

======
=====
====
===
==
=

مهم

سلك القاعده

هو الذي يحدد لنا الاقطاب .

[~nano~]

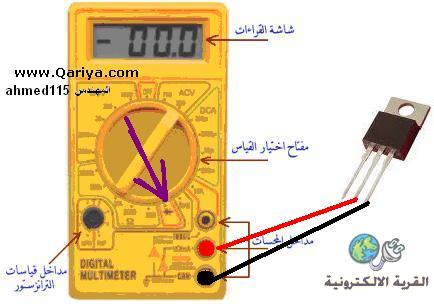

["]السلك[/COLOR] متجة للقاعدة
B) بما ان السلك أحمر موجب اذا NPN[/CENTER] [/B]

======
=====
====
===
==
=

A) السلك متجة للقاعدة
B) بما ان السلك اسود سالب (PNP)

[~nano~]

المشاركة الأصلية كتبت بواسطة civin2

اخي العزيز نانو شكرا لك على هذا الشرح الرائع

ولكن القيمة التي ظهرت على الشاشة على ماذا تدل ؟
وكيفية استخدام مداخل قياسات الترنزستور
وشكرا لك
0
00
000
0000
00000
000000

كل الشكر للمهندسahmed115

[ahmed115]

المشاركة الأصلية كتبت بواسطة ~nano~

في البداية لابد من معرفة القاعدة

المرة الاولى
لاتعطى قراءة

======
=====
====
===
==
=


المرة الثانية
لاتعطى قراءة

اذا لم يعطى قراءة بين المجمع والباعث فترانزستور سليم وبكذا تعرفنا على طرف القاعدة

ممتاز يانانو مجهود رائع تشكر عليه
ولى تعليق بسيط فقط على هذه النقطة
عند بحثك عن القاعدة وعند اجراء اول اختبارين فربما تظهر فى المرة الاولى قراءة وبكده تكون قدرت تعرف ان احد الطرفين قاعدة
واذا لم تعطى فى الاولى قراءة واعطت فى الثانية قراءة اذن القاعدة احد الطرفين ونكمل التجربة حتى نحدد اى الطرفين هى القاعدة وهى عندما يعطى احدهم قراءة مع الطرف الثالث

هذه نقطة

النقطة الثانية
ربما فى الخطوة الاولى والثانية لاتعطى قراءة وتكون القاعدة هى احد الاطراف ايضا وعندها يكون الترانزستور محروق
فليس شرط ان اول قرائتين لاتعطى قراءة ان تصدر حكمك على الترانزستور بانه سليم

هذا ما اردت ان الفت نظرك اليه

والف شكر على الصور الجميلة والواضحة
