منظم الجهد 7805 و المكثفات .

[حيدر علاج حسن]

ما الفائدة من توصيل المكثفات هنا .
وكيف يتم تحديد قيمة كل منها ؟

[ahmed115]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

ما الفائدة من توصيل المكثفات هنا .
وكيف يتم تحديد قيمة كل منها ؟

المكثفات دى غالبا بتكون بنفس تلك القيم فى معظم منظمات الجهد ولها فائدة مذكورة فى الملف الذى نزلته انا عن LM 317
ادينى وقت اشوفه وارد عليك

[ahmed115]

شوف ياحيدر النص بالانجليزى اهو

A 1uF tantalum or 25uF electrolytic capacitor across the
output improves transient response and a small 0.1uF tantalum
capacitor is recommended across the input if the regulator is located an
appreciable distance from the power supply filter.

بيقولك ان المكثف على الخرج بيحسن من اداء الاستجابة الترانزينت اللى هى بتكون لحظة الفتح والغلق يمكن بتلاقى ارتفاع مفاجئ فى الجهد الترانزستور ده بيحسنه او بيمنعه

اما مكثف الدخل بيقولك بينحط لو كانت الاى سى موضوعة بجانب فلتر الباور سبلاى

انا بترجم بس بينى وبينك مش فاهم اوى هو قال ايه
وده مقطع تانى عن نفس المكثفين

Full output current not available at high input-output voltages
*Needed if device is more than 6 inches from filter capacitors.
†Optional—improves transient response. Output capacitors in the range
of 1μF to 1000μF of aluminum or tantalum electrolytic are commonly used
to provide improved output impedance and rejection of transients.

[سعيد قادر]

اعتقد قد تحدث عنها الاستاذ ماجد اخى حيدر

[حيدر علاج حسن]

صممت منظومة تشغيل و حماية للمولدات باستخدام المتحكم .
المنظومة تعمل بصورة جيدة بدون حمل . لكن عندما اوصلها بالمولد تظطرب و تظهر ارتعاشات في شاشة LCD .
اوصلت مكثفات مع عدة منافذ في المنظومة فحصلت على نتائج جيدة لكنها غير قطعية . الا انني لم اوصلها مع منظم الجهد لحد الآن .
لذلك اردت معرفة قيم المكثفات التي تتناسب مع الدائرة .

وشكرا لاهتمامكم .

[kiai87]

السلام عليكم

على حد علمي

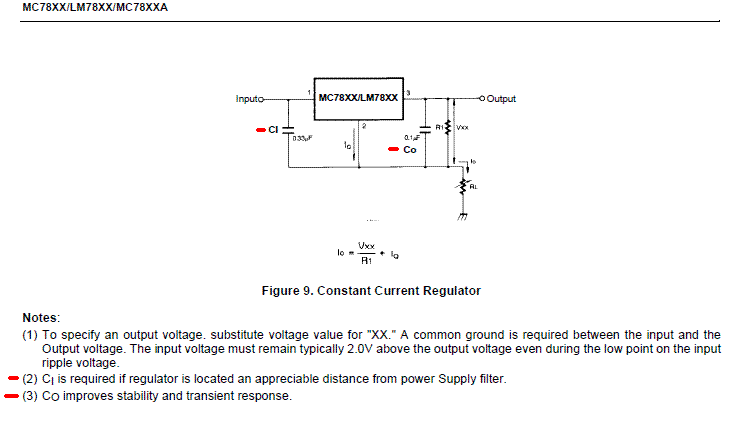

المكتفة C1 دورها هو تنعيم التيار وتكون قيمتها 0.33uf كما هو موضح في داتاشيت
اما المكتفة C2 فدورها هو تحسن الاستقرار واستجابة عابرة. وقيمتها 0.1uf
والله اعلم



أستادي حيدر أظن أن هنا تردد معين يقوم بي بتشويش على المتحكم

[حيدر علاج حسن]

نفس الكلام الذي قاله ابو حميـــــــــــــد .
لكن اعتقد ان القيم صغيرة جدا .
عموما راح اجرب مجموعة قيم الى ان احصل على النتيجة المطلوبة .
شكرا جزيلا اخي يوسف .

[جمال جوجو]

سلام عليكم هاذا ic عملة تنظيم جهد فقط او له تطبيقات اخرى و ينظم الجهد الى كم شكرا
