اريد حلا عمليا للترانزيستور

[Eng.Fadi]

تحياتي للجميع ..

وبصراحة حاولت كثيرا ان استخدمه كمكبر لكن بدون فائدة ... الدارة لا تعمل معي ..
لذلك عندي سؤال .. وارجو ان تتم الاجابة عنه خطوة بخطة .,.

عندي ترانزيستور C33725
واريد استخدامه كمكبر .. اريد ان توصيله C.E اريد تكبير اشارة دي سي
ونريد نسبة التكبير 5 مثلا .. فكيف نبني الدارة ..
بالنسبة للحمل مبدئيا غير مهم نريد فقط ان ارى الاشارة مكبرة فقط .

[فهد المنصور]

رقم الترانزيستور يبدو انه خاطىء ..

و ماهي مواصفات الترانزيستور ؟

ايضا ضع مخطط للدائرة التى نفذتها ..

واخيرا .. يجب الاخذ بالاعتبار ان الترانزيستور لا يعمل بدون مصدر تغذية او جهود صحيحه على طرفية ..

[ahmed115]

المشاركة الأصلية كتبت بواسطة Eng.Fadi

تحياتي للجميع ..

وبصراحة حاولت كثيرا ان استخدمه كمكبر لكن بدون فائدة ... الدارة لا تعمل معي ..
لذلك عندي سؤال .. وارجو ان تتم الاجابة عنه خطوة بخطة .,.

عندي ترانزيستور C33725
واريد استخدامه كمكبر .. اريد ان توصيله C.E اريد تكبير اشارة دي سي
ونريد نسبة التكبير 5 مثلا .. فكيف نبني الدارة ..
بالنسبة للحمل مبدئيا غير مهم نريد فقط ان ارى الاشارة مكبرة فقط .

حاول تتفرج على مقاطع الفيديو دى يمكن تفيدك

http://www.qariya.com/vb/showthread.php?t=76359

[Eng.Fadi]

المشاركة الأصلية كتبت بواسطة Fahad

رقم الترانزيستور يبدو انه خاطىء ..

و ماهي مواصفات الترانزيستور ؟

ايضا ضع مخطط للدائرة التى نفذتها ..

واخيرا .. يجب الاخذ بالاعتبار ان الترانزيستور لا يعمل بدون مصدر تغذية او جهود صحيحه على طرفية ..

BC33725
اما بالنسبة للدارة فقد قمت بتفكيكها .. بعد اليأس من العديد من المحاولات .. بصراحة انا اجد مواضيع كثيرة في المنتديات عن الترانزيستور .. لكن بصراحة هي غير عملية ..
لانهم يقومون بافتراض قيم للمقاومات وبعدها يقومون بالحسبات .. لكن انا اريد شيء اخر .. اريد ان نبدأ بالتصميم من البداية .. كيف اختار المقاومات .. استناد الى نسبة التكبير وليس العكس ..
اما بالنسبة لمصدر التغذية فهذا واضح بالنسبة لي ..
فاذا تكرمت .. اريد ان نبدأ معا من حيث اردت لافهم الترانزيستور شاكرا لك تعاونك

[Eng.Fadi]

المشاركة الأصلية كتبت بواسطة ahmed115

حاول تتفرج على مقاطع الفيديو دى يمكن تفيدك

http://www.qariya.com/vb/showthread.php?t=76359

اتابع الدروس .. لكن بصراحة .. يبدو ان الشرح فقط للعمل كمفاتح ..!!
صديقي .. انا اريد شيء اكثر عملي .. يعني ان نحد ترانزيستور معين .. ونبدأ بقراة الداتاشيت .. وبناء عليه نبدأ بوضع قيم المقاومات على القاعدة والمجمع والمشع .. لانشاء دائرة تكبير بنسبة معينة ..

مجهود رائع

[ahmed115]

المشاركة الأصلية كتبت بواسطة Eng.Fadi

اتابع الدروس .. لكن بصراحة .. يبدو ان الشرح فقط للعمل كمفاتح ..!!
صديقي .. انا اريد شيء اكثر عملي .. يعني ان نحد ترانزيستور معين .. ونبدأ بقراة الداتاشيت .. وبناء عليه نبدأ بوضع قيم المقاومات على القاعدة والمجمع والمشع .. لانشاء دائرة تكبير بنسبة معينة ..

مجهود رائع

هى نفس الحكاية ان تكون عندك المقاومات وجهد البطارية وبيتا بتقدر تعرف منها التيارات والجهود فى الدائرة
والعكس ايضا لو عندك قيمة تيار المجمع وبيتا وجهد البطارية بطبق المعادلات وبطلع قيمة المقاومات المناسبة للتشغيل
ولاحظ انى لم اتكلم بعد عن منحنى الخواص وكيفية اختيار نقطة التشغيل
ودى هشرحها بعدين باذن الله

[Eng.Fadi]

المشاركة الأصلية كتبت بواسطة ahmed115

هى نفس الحكاية ان تكون عندك المقاومات وجهد البطارية وبيتا بتقدر تعرف منها التيارات والجهود فى الدائرة
والعكس ايضا لو عندك قيمة تيار المجمع وبيتا وجهد البطارية بطبق المعادلات وبطلع قيمة المقاومات المناسبة للتشغيل
ولاحظ انى لم اتكلم بعد عن منحنى الخواص وكيفية اختيار نقطة التشغيل
ودى هشرحها بعدين باذن الله

من بعد اذنك .. ممكن تضع المعادلات هنا .. وانا اذكر اني قرأت في موضوع سابق لك عن اختيار نقطة التشغيل ..
لكن لست ادري حاوت ان اجرب بنفسي على ترانزيستور لكن لم تنجح الدائرة معي .. حتى انني اعرف انه عندما اشبك الترانزيستور CE يكون الفولت سالب كخرج .. اذا كان المدخل موجب .. لكن حتى هذه النتيجة لم تظهر معي ..

عندي بعض الاسئلة في الداتا شيت .. اسمح لي ان اضعها .. وارجو منك الاجابة عنها .

[Eng.Fadi]

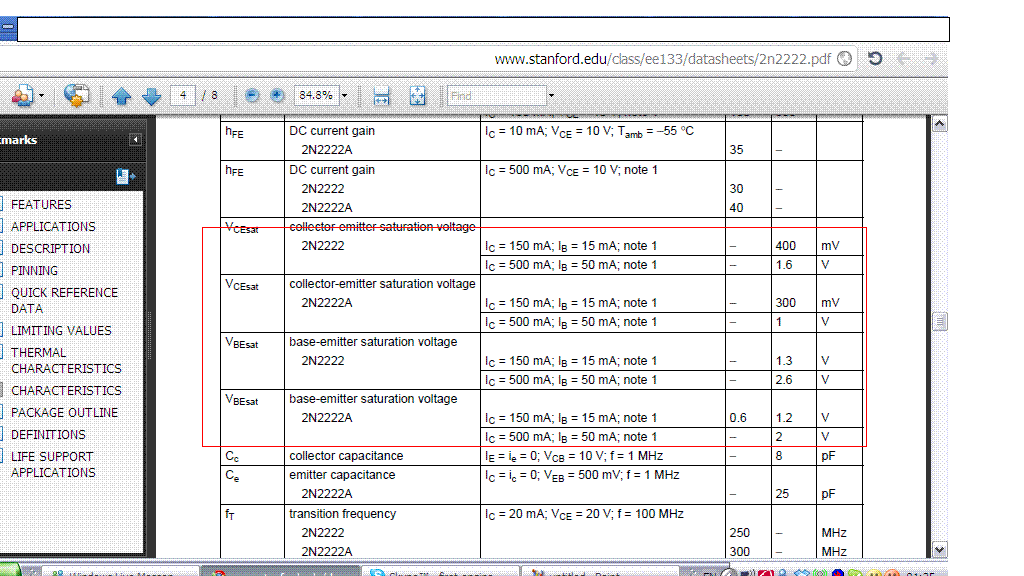

داخل المستطيل وفي الصورة المرفقة ماهي الفائدة من قيم التيارات لكل من المجمع والقاعدة ... !!
IC = 150 mA; IB = 15 mA;
IC = 500 mA; IB = 50 mA; note هل يعني انه يجب ان يكون تيار المجمع 150 ميلي والقاعدة 15 ميلي ليدخل الترانزيستور حالة التشبع ام ماذا ؟

http://upload.qariya.info/images/qariya-6bf41c91da.gif
