توصيل مكثفين مختلفين بالقيمة و النوعية

[حيدر علاج حسن]

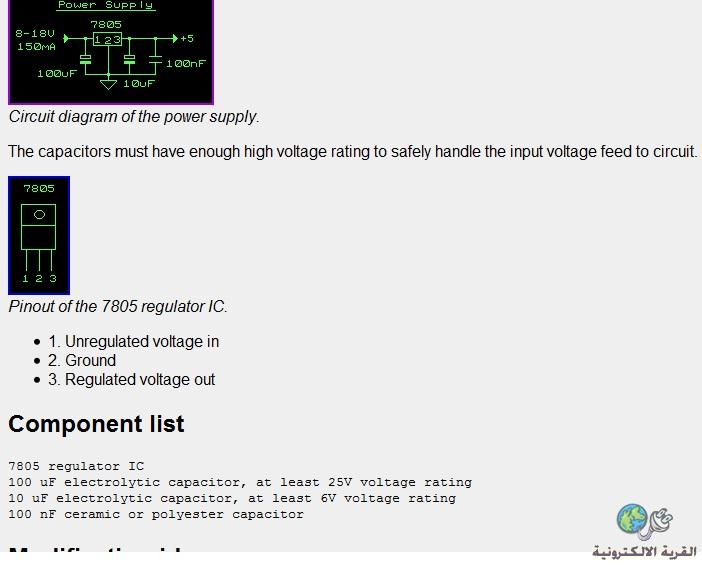

في دائرة مجهز القدرة البسيط هذه استخدم نوعين من المكثفات على الخرج . ترى هل من سبب حقيقي ؟



و هنا التفاصيل

http://www.tkk.fi/Misc/Electronics/circuits/psu_5v.html

[فهد المنصور]

بالتأكيد هناك يفترض سبب مهم ..

لكن احيانا السعه تحدد نوعية المكثف ..

فمن الصعب ان تجد مكثف كيميائي اقل من 1 ميكروفراد ..

[حيدر علاج حسن]

هو استخدم 10 مايكرو كيميائي و 100 نانو سيراميك .
شغله تحير فعلا .

[فهد المنصور]

مجرد فكرة ..

المكثف الكيميائي ضروري لاستقرار التنظيم بعد المنظم .. ويفترض ان الدائرة بهذا الشكل تعتبر كاملة ..

اما المكثف السراميكي .. فهو على طرفي منفذ التغذية .. وليس بالضرور على الدائرة المطبوعه .. وهو يقوم بأخماد اي تداخل يحدث في الاسلاك بين الدائرة المطبوعة ومقبس التغذية .. لهذا فهو صغير السعة "اقتصادياً"

والله اعلم ..

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

المكثف الكيميائى لتحسين كيرف او تعرجات التيار المستمر

اما مكثف السراميك فهو لامرار العوالى او الترددات الغير مرغوب

فيها او على الاقل الحد منها الى الارضى

شكرا احبيائى

[F.Abdelaziz]

اخى الكريم

شكرا جزيلا لك

اسمح لى بالمشاركة لذكر بعض المعلومات عن تلك المكثفات :

1- مكثف الدخل :

قد نضطر احيانا إلى تركيب منظم الجهد بعيدا عن جهد الدخل الغير منظم حيث يتم التوصيل بينهما إما باسلاك أو بواسطة المسارات الموجودة على اللوحة المطبوعة وهذه الأسلاك أو المسارات تكون معرضة وعرضة للتداخلات والتى غالبا ما تكون ناتجة عن تشغيل اجهزة مجاورة ( كلمبات النيون والمحركات و...) .

فى هذه الحالة يوصى باستخدام مكثف الدخل للتخلص من هذه التداخلات ومنع وصولها إلى المنظم أى كمرشح إمرار بسيط .

مكثف الدخل بقيمة 1 ميكروفاراد قد يكون كافيا ولكن كلما زادت قيمته كان أفضل (حسب متطلبات كفاءة العملية والحيز المتوفر ) وقد يصل إلى 100 ميكروفاراد أو أكثر .

2- مكثف الخرج

جهد الخرج معرض لعاملين

العامل الاول :

تماما مثل ما ذكر فى مكثف الدخل حيث توجد اسلاك ومسارات طويلة تكون معرضة للتداخلات المذكورة ويستخدم مكثف خرج تماما بنفس شروط مكثف الدخل .

العامل الثانى :

المنظم يقوم بتغذية عدد من الدوائر المتكاملة المختلفة فى الوظائف أى انها كلها مشتركة فى نفس مصدر التغذية لذلك قد تؤثر على بعضها البعض لذلك توضع مكثفات لمنع هذا الارتباط بقيمة 100 نانو فاراد توضع اقرب ما تكون الى الدائرة المتكاملة على طرف تغذيتها حيث نجد عدد من هذه المكثفات يساوى عدد الدوائر المتكاملة موزع وملاصق لها .

مع تمنياتى بدوام التوفيق

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة Fahad

مجرد فكرة ..

المكثف الكيميائي ضروري لاستقرار التنظيم بعد المنظم .. ويفترض ان الدائرة بهذا الشكل تعتبر كاملة ..

اما المكثف السراميكي .. فهو على طرفي منفذ التغذية .. وليس بالضرور على الدائرة المطبوعه .. وهو يقوم بأخماد اي تداخل يحدث في الاسلاك بين الدائرة المطبوعة ومقبس التغذية .. لهذا فهو صغير السعة "اقتصادياً"

والله اعلم ..

في شاحنات البطاريات يوضع مكثف ورقي على مدخل
الجهد 220 فولت و هو ايضا يكون بسعة صغير بحدود 0.47 uF . لم افهم سبب وجوده .
انا استخدم المكثفين الكيميائيين مع دائرة المتحكم (البك) و عند رفع اي منهما لا تعمل الدائرة ويحصل اظطراب فيها .

ارجو توضيح مسئلة التداخل في الاسلاك هذه , لم افهمها .

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة F.Abdelaziz

اخى الكريم

شكرا جزيلا لك

اسمح لى بالمشاركة لذكر بعض المعلومات عن تلك المكثفات :

1- مكثف الدخل :

قد نضطر احيانا إلى تركيب منظم الجهد بعيدا عن جهد الدخل الغير منظم حيث يتم التوصيل بينهما إما باسلاك أو بواسطة المسارات الموجودة على اللوحة المطبوعة وهذه الأسلاك أو المسارات تكون معرضة وعرضة للتداخلات والتى غالبا ما تكون ناتجة عن تشغيل اجهزة مجاورة ( كلمبات النيون والمحركات و...) .

فى هذه الحالة يوصى باستخدام مكثف الدخل للتخلص من هذه التداخلات ومنع وصولها إلى المنظم أى كمرشح إمرار بسيط .

مكثف الدخل بقيمة 1 ميكروفاراد قد يكون كافيا ولكن كلما زادت قيمته كان أفضل (حسب متطلبات كفاءة العملية والحيز المتوفر ) وقد يصل إلى 100 ميكروفاراد أو أكثر .

2- مكثف الخرج

جهد الخرج معرض لعاملين

العامل الاول :

تماما مثل ما ذكر فى مكثف الدخل حيث توجد اسلاك ومسارات طويلة تكون معرضة للتداخلات المذكورة ويستخدم مكثف خرج تماما بنفس شروط مكثف الدخل .

العامل الثانى :

المنظم يقوم بتغذية عدد من الدوائر المتكاملة المختلفة فى الوظائف أى انها كلها مشتركة فى نفس مصدر التغذية لذلك قد تؤثر على بعضها البعض لذلك توضع مكثفات لمنع هذا الارتباط بقيمة 100 نانو فاراد توضع اقرب ما تكون الى الدائرة المتكاملة على طرف تغذيتها حيث نجد عدد من هذه المكثفات يساوى عدد الدوائر المتكاملة موزع وملاصق لها .

مع تمنياتى بدوام التوفيق

يعني افهم من كلامك ان مكثف السيراميك نستخدمه في حال تعدد المتكاملات في الدائرة .
ويمكن ان نستغني عنه اذا كانت تحتوي على متكاملة واحدة . كما حصل معي .
