Help me لوسمحتو~ْ

[And]

الســـلام عليكــــم ورحمـــة اللــه وبركاتـــه

تحية ملؤها الشوق والود للجميع ..
تحية معطرة بأريج الزهور .. وعبيرها الفواح ..
تحية من قلبي لقلوب الجميع ..



أخواني الاعزآء كم أنآ فخور بالانظمآم إلى هذه الصرح الشآمخ


أنآ طالب قسم ألكترونيات .صنآعية وتحكم

أعطآنى المهندس مشروووع صغير

وهو عدآد يعد من 00 إلى 99

تجولت بالنت وحصلت مواضيع لاكن مافهمت الصرآحه

مع العلم ان المهندس طلب منآ العنآصر التاليه لتنفيذ المشروع

1/7490 عدد 2
2/7447 عدد 2
3/7-sigma عدد2
4/ مقآومتين صغيرتين
5/مكثف 10uf
6/555 حق النبضات


فقط
المطلوب كما هو موضح عداد يعد من 00 إلى 99
يآليت والله تسآعدوني يآمهندسين واكون لكم من الشآكرين ودعآء بظهر الغيب


شكرآ لكم

[م.وليد الفرا]

الرابط التالي سيساعدك
http://www.qariya.com/vb/showthread.php?p=390600

[حيدر علاج حسن]

تفضل

http://www.***********/download/6561718/c99.rar.html

[م.وليد الفرا]

اخي حيدر بارك الله فيك
اخي لم استطع الحصول على الملف للاطلاع ارجو المساعدة
دمت لنا بخير

[حيدر علاج حسن]

الله يبارك فيك استاذي العزيز .
الملف يعمل على البروتوس 7_7 .

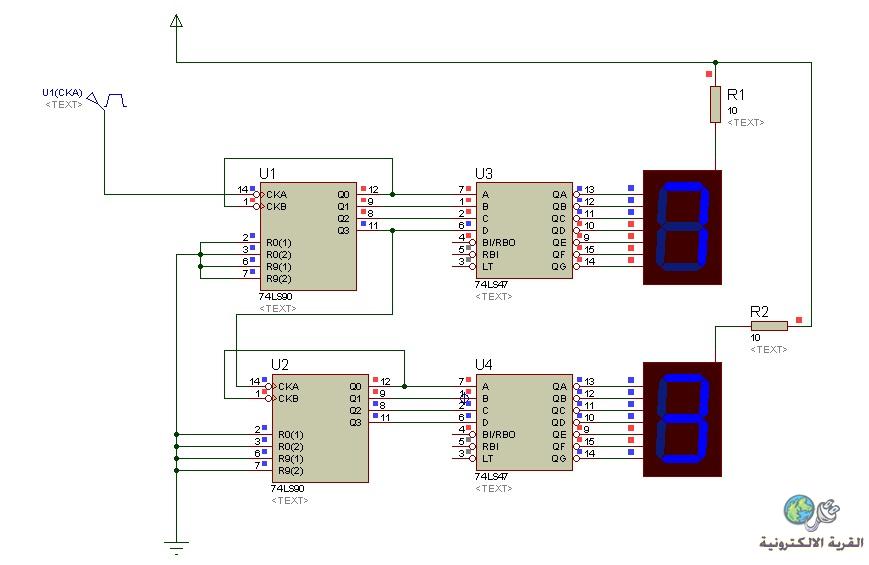

اذا ما عندك البرنامج ارفع مخطط الدائرة .

[حيدر علاج حسن]

[م.وليد الفرا]

بارك الله فيك استاذ حيدر وفيت وكفيت
جعله الله في موازين اعمالك ثقيلا
يبقى الان ان ندخل دائرة المذبذب ليعد العداد لوحده
اذا اردت ان تكمل العمل حاول ان تجعل تردد المذبذب 555 قلبل 1 هيرتز مثلا كما تعلم ليتسنى مشاهدة العداد
بارك الله فيك

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة م.وليد الفرا

بارك الله فيك استاذ حيدر وفيت وكفيت
جعله الله في موازين اعمالك ثقيلا
يبقى الان ان ندخل دائرة المذبذب ليعد العداد لوحده
اذا اردت ان تكمل العمل حاول ان تجعل تردد المذبذب 555 قلبل 1 هيرتز مثلا كما تعلم ليتسنى مشاهدة العداد
بارك الله فيك

قطرة من بحركم ...............
