مدير عام المنتدى- اليكم دائرة تكبير صوت جميلة جدا

[alolo]

اشتريت منذ فترة جهاز مشغل اغانى محمول صينى قابل للشحن وهذى صورته


الجهاز ده حلو جدا عجبنى قولت افتحه ووجدت فيه دائرتين

دائرة تحوييل الصوت من ديجيتال الى انالوج

والدائرة الثانية دائرة تكبير الصوت

وهاهى


معاها بياناتها كاملة وتكبيرها هايل جدا وعالى وتعمل على بطارية الموبايل اى موبايل


وده لينك للدايرة كاملة http://store2.up-00.com/Nov10/F3S21734.jpg

بس ليه شوية اسئلة واتمنى ان اى حد يفيدنى منا زى اختكم برضة

1- القطعة المشار اليها left spkrs لا يخرج منها صوت ابدا وده حصل مرة واحده كده عكس التانية شغالة-- لو حد فاهم اوى فى الدائرة ممكن بالنظر يقولى العيب فين؟

2- القطعه الصفراء المشار اليها بعلامة ؟ الاستفهام ما هى وكيف يممكن قياسها ؟

3- ممكن لو حد محترم واكون شاكرة جدا يرسم لى مخطط للبورده دى او داتا شيت؟




شكرا ومستنية حد اى حد يفيدنى ويرد عليا وكمان يساعدنى فى موضوعى ( للخبراء قطعة ناقصة من mp4 (

وشكرا م/ لمياء اعدادى هندسة

[حيدر علاج حسن]

القطعة التي لا يخرج منها صوت ممكن توصيل اطراف الخرج الى راسم الاشارة لمعرفة اذا كانت هناك اشارة خارجة فعلا ام لا و تحديد المشكلة اذا كانت في الدائرة ام في السماعة .

القطعة الصفراء هي مكثف و رقمه في الدائرة C7 .
يمكن فصله من الدائرة وفحصه باستخدام الاوفوميتر الذي يقيس قيمة المكثف .

[alolo]

شكرا لك م / حيدر على ردك مما يخلينى اطمع واسأل كمان ممكن؟


1-كيف يتم حساب قدرة هذة الدائرة يعنى انا شفت فى المنتدى هنا مشاؤيع لدوائر صوت 30 واط...........5 واط الخ ما هو تقييم هذه الدائرة...عشان على الاقل اكتب الواط بتاعها فى عنوان الموضوع

2- المكثف المذكور اللى رقمة c7 ما هى قيمته ؟ اصلها صعب شسوي لو جيت أبنى دائرة والمكثف مش مكتوب عليه بيانات فانا كده مضطرة انى اقيس كل مكثف عشان اجيب قيمة معينة ده قصدى من السؤال


3- اذا اردت توصيل جاك صوت خرج مكان القطعتين المشار اليهم left spkrs و right spkrs

اين هو مكان الارضى فى هذه التوصيلة ؟


وجارى تجربة جهاز راسم الاشارة - انت قصدك راسم اشارة ولا افوميتير؟

[nor12390nasa]

فعلن الحق معك هي الداره صوتها عالي بالنسبه لحجمه وموجوده بكل قارئات الفلاشات بالنسبه للمكسف قيمته غير معروفه بس تقدر بالبيكو فاراد على الاغلب وممكن نحصل عليها من النت الشركه الصانعه رامزه للمكسف c7هاد يعني الو قيمه معينه وبالنسبه للارضي للسبيكرات لا يوجد ارضي انما لكل سبيكر خطين من الاسي وهذا السبب الذي يجعل الداره تقوم بتكبير الصوت بشكل ممتاز حيث تتارجح الاشاره بين المستوى السالب والمستوى الموجب بشكل كامل هذا ما عندي ونرجو من الله ان يزيدنا علما

[mohmd76]

ارجو شرح كيف نرسم دائرة من لوحه متوفرة مثل المرفقة فى الموضوع
كذلك معرفة قيمة اى سى فوقه مبرد المونيوم
واضافه او تعديل يرفع من قوة الصوت وازالة اى شوشرة وهى اهم شىء فى الموضوع على الاطلاق ازالة صدى او شوشرة فى الصوت
لدى اخى tda2030
وهى اكثر من رائعه للغاية لا اعرف كيف ارسمها لانها كبيرة 15*20سم

[سعيد قادر]

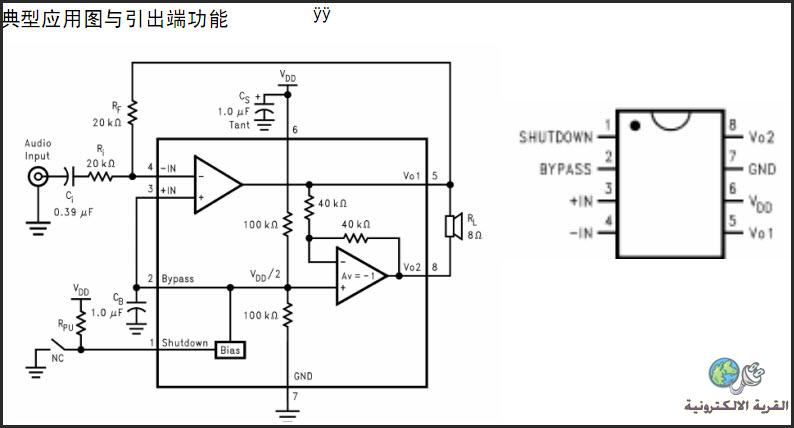

ده مخطط الدايرة الامبرى فاير وعليها قيم المكثفات

وده داتاشيت الانتكريد

C:\Users\awat\Documents\Downloads\Do...2181420168.pdf

عند عدم وجود صوت فى احد الاطراف فى اكثر الاحيان يكون السبب هو gack القاعدة التى يربط عن طريقه سماعة الاذن بعد الاحتمالات الاخرى ضعى فى الحسبان هذا الاحتمال ايضا فقد صادفتها كثيرا

[alolo]

المشاركة الأصلية كتبت بواسطة nor12390nasa

بالنسبه للمكسف قيمته غير معروفه بس تقدر بالبيكو فاراد على الاغلب وممكن نحصل عليها من النت الشركه الصانعه رامزه للمكسف c7هاد يعني الو قيمه معينه وبالنسبه للارضي للسبيكرات لا يوجد ارضي انما لكل سبيكر خطين من الاسي وهذا السبب الذي يجعل الداره تقوم بتكبير الصوت بشكل ممتاز حيث تتارجح الاشاره بين المستوى السالب والمستوى الموجب

الرمز c7 على البورد لا يرمز لقيمة المكثف ولكن يرمز لصانع البورده او اللى بيجمعها فى المصنع ان هنا فى مكثف من اصل 7 مكثفات حاجه كده زى المقادير لما اقول 7 كوبايات ماء ومعنى كلامك عزيزى ان الدايرة بتاعتى فيها مكثفات بقم متتالية لأن فيه c4 و c5 و c6 فده مش دليل


الحاجاة التانية ان الجهاز ده مش بييجى معاه مخرج لسماعات الهيدفون....بمعنى لو انا عاوزة اسمع لوحدى فى مكان عام بسماعاتى مجرد ما اضع سماعات الراس ينقطع الصوت فى السماعات الخارجية فقولت انا ممكن اعملها فكان لازم اضع القطعه دى




ودى خمس مخارج واحد ارضى وواحد للسماعه اليمين وواحد للسماعه الشمال والاتنين الباقين للسماعات الخارجية اليمنى واليسرى وهى موجود فى اى جهاز MP4 او اى موبايل نوكيا وظيفتها انها عند ادخال مقبس السماعات تقوم بقطع الصوت عن السماعات الخارجية والعكس

او قطعة زى دى


ودى 3 مخارج واحد ارضى وواحد للسماعه اليمين وواحد للسماعه الشمال

فكرة عمل القطع السابقة انه لو انا مشغله اغنية موزعه بخيث انى اسمع صوت المغنى فقط فى الاذن اليسرى وصوت الموسيقى فقط فى الاذن اليمنى

هيبقى الترتيب كالتالى

السلك الارضى + سلك السماعه اليمنى= صوت الموسيقى فقط

السلك الارضى + سلك السماعه اليسرى= صوت المغنى فقط


والى بيدل ان فيه ارضى هذا الشكل





طيب لما انا حاولت اعمل الحركة دى فى الدايرة بتاعتى لقيت زى الشكل ما بيقول





ومش عارفه مين فى الارقام اللى فوق 1,2,3,4 هو الارضى عشان ميحصلش مزج بين صوت المغنى والموسيقى فى السماعه الواحده اليمين او الشمال فعملت كده


ولكن برضة صوت المغنى والموسيقى طلعوا فى سماعه واحده اى مونو مش ستريو

والمشكلة عندى انى مش عارفه مين الارضى فى الارقام 1,2,3,4

عشان اقدر اوصل السماعه


اسفه لو كان ردى كلامه كتير بس انا حاولت اوضحه بالرسم للسهولة


وشكرا على محاولتك الجميلة وتقبل ردى

[alolo]

المشاركة الأصلية كتبت بواسطة mohmd76

ارجو شرح كيف نرسم دائرة من لوحه متوفرة مثل المرفقة فى الموضوع
كذلك معرفة قيمة اى سى فوقه مبرد المونيوم
واضافه او تعديل يرفع من قوة الصوت وازالة اى شوشرة وهى اهم شىء فى الموضوع على الاطلاق ازالة صدى او شوشرة فى الصوت
لدى اخى tda2030
وهى اكثر من رائعه للغاية لا اعرف كيف ارسمها لانها كبيرة 15*20سم

الداءرة المتكالمة TDA2030 دائرة ممتازة واكثر الصب ووفرز بستخدمها لو عندك صب ووفر كمبيوتر بس يكون العادى اللى فى حدود 20 أو 30 جنية فكه وافتحه هتلاقى الدائرة دى وميزتها ان دائرة متكاملة واحد بس تقوم بالتكبير عكس دائرتى اللتى تحتاج لدارتين متكاملتين كل واحده لمسار أذن عشان تكبر الصوت ويعبها فقط انها تحتاج طاقة اعلى حدود 9 او 12 فولت


شكرا لك لردك الجميل م/ لمياء
