[jamme280]

السلام عليكم
قمت بصناعة جهاز ولكن واجهة مشكلة بأن التيار الخارج من pic16f84a ضعيف ولا يشغل الريلي6v وقمت بأضافة ترانسسترور لتكبير التيار ولكن دون فائدة كيف يمكنني ان اسخدم التيار لتشغيل الريلي ؟؟؟ ارجوا المساعدة منكم

[lovevb6]

السلام عليكم
اولا لماذا لم تجرب ريلاى 5 فولت
ثانيا الرجاء ارسال الدائرة لكى نرى كيف تم التوصيل

بالانتضار

[lovevb6]

على كل حال يجب ان تكون الدائرة بهذا الشكل المرسل
وفكرة الترانسزنور هنا هو كمفتاح وليش كمكبر



http://www.electvillage.com/upload//...ile=cba32f8989

[jamme280]

اقتباس المشاركة الأصلية كتبت بواسطة lovevb6 السلام عليكم اولا لماذا لم تجرب ريلاى 5 فولت ثانيا الرجاء ارسال الدائرة لكى نرى كيف تم التوصيل بالانتضار

لايوجد ريلاي 5v فالسوق سأحاول انزال الدائرة

[jamme280]

اقتباس المشاركة الأصلية كتبت بواسطة lovevb6 على كل حال يجب ان تكون الدائرة بهذا الشكل المرسل وفكرة الترانسزنور هنا هو كمفتاح وليش كمكبر http://www.electvillage.com/upload//...ile=cba32f8989

شكرا اخي الكريم
لقد جربت هذه الطريقة ولكن فشلت معي سأحاول عليها مرة اخرى

[lovevb6]

لالا هذة الطريقة يجب ان تنجح معك فقط تاكد من توصيلاتك
ولا تنسى انك تحتاج الى مصدر جهد خارجى 6 فولت , فى الرسمة مكتوبة 5 فولت ولكن انت اجعلها 6 فولت ,ولا تنسى الاتجاة السالب للدايود يكون فى اتجاة مصدر التيار 6 فولت

ممكن اعرف من اى بلد انت

[prof_hazem2]

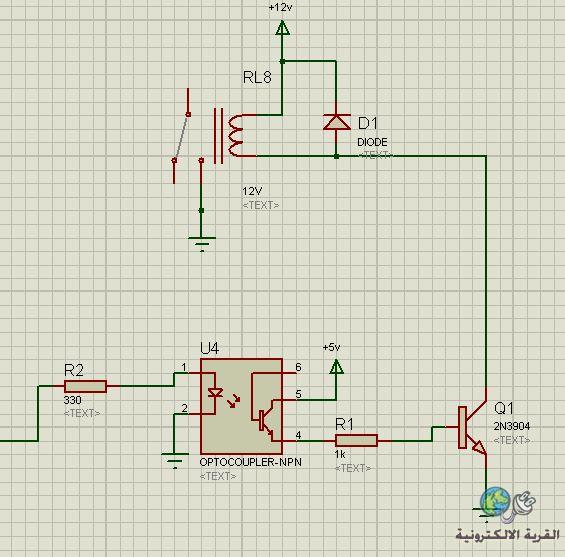

الدائرة دية شغالة وانا مجربها
استخدم بس ترانزستور 3904 ومقاومة 1 كيلو على القاعدة
وياريت لو تفصل المايكرو ب ابتو كوبلر
ومهم جدا موحد الشوتكي






الدائرة متجربة وجاهزة للعمل ان شاء الله مع ريلاي 12 فولت ودة ريلاي منتشر
اكتر من الخمسة فولت





موقع رائع ايضا يعلمك طرق ربط المايكرو
http://www.ermicro.com/blog/?p=423

[jamme280]

اقتباس المشاركة الأصلية كتبت بواسطة prof_hazem2 الدائرة دية شغالة وانا مجربها استخدم بس ترانزستور 3904 ومقاومة 1 كيلو على القاعدة وياريت لو تفصل المايكرو ب ابتو كوبلر ومهم جدا موحد الشوتكي الدائرة متجربة وجاهزة للعمل ان شاء الله مع ريلاي 12 فولت ودة ريلاي منتشر اكتر من الخمسة فولت موقع رائع ايضا يعلمك طرق ربط المايكرو http://www.ermicro.com/blog/?p=423

لك الف شكر ماقصرت
