طلب : شرح دائرة فلاشر بواسطة 2 ترانزستور

[a7mad 3abdo]

يا جماعه انا قررت اعمل هذه الدائرة


هي موجوده في المشاريع علي الموقع هنا علي اللينك ده

http://qariya.com/electronics/flaser32.htm

لكن انا مش فاهم ابداً ازاي بتشتغل ؟؟ قاعد بحاول من ساعتين افهم ومش عارف ؟ ارجو شرح كيف تعمل هذه الدائرة وشكرا لكم

[ahmed115]

المشاركة الأصلية كتبت بواسطة a7mad 3abdo

يا جماعه انا قررت اعمل هذه الدائرة


هي موجوده في المشاريع علي الموقع هنا علي اللينك ده

http://qariya.com/electronics/flaser32.htm

لكن انا مش فاهم ابداً ازاي بتشتغل ؟؟ قاعد بحاول من ساعتين افهم ومش عارف ؟ ارجو شرح كيف تعمل هذه الدائرة وشكرا لكم

لحظة اشوف لك الرابط الذى شرحتها فيه

[ahmed115]

اهو الرابط

http://www.qariya.com/vb/showthread.php?t=73914

على فكرة لو تنتظر يومين انا هشرحها فيديو
حاول تقرا عن عمل المكثف انا منزل له 7 مقاطع فيديو لشرحه لانه الاساس فى عمل دائرة الفلاشر

[a7mad 3abdo]

المشاركة الأصلية كتبت بواسطة ahmed115

اهو الرابط

http://www.qariya.com/vb/showthread.php?t=73914

على فكرة لو تنتظر يومين انا هشرحها فيديو
حاول تقرا عن عمل المكثف انا منزل له 7 مقاطع فيديو لشرحه لانه الاساس فى عمل دائرة الفلاشر

شكرا علي ردك

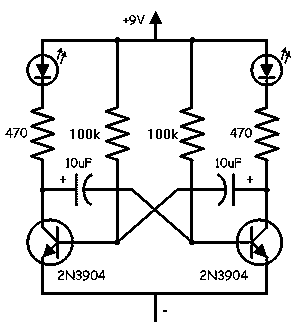

لكن انا لما دخلت وشفت رسمة الدائرة اللي حضرتك شارحها لقيتها غير ما انا فهمتها خالص انا فهمتها كده



وحضرتك شارحها كده


هل في فرق ؟؟

ومعلش سؤال تاني
المقاطع اللي حضرتك بتنزلها فين ؟

[ahmed115]

المشاركة الأصلية كتبت بواسطة a7mad 3abdo

شكرا علي ردك
لكن انا لما دخلت وشفت رسمة الدائرة اللي حضرتك شارحها لقيتها غير ما انا فهمتها خالص انا فهمتها كده



وحضرتك شارحها كده


هل في فرق ؟؟

ومعلش سؤال تاني
المقاطع اللي حضرتك بتنزلها فين ؟

مفيش اى فرق
الدائرة ببساطة عبارة عن دائرتين كل دائرة ترانزستور وليد
بيشتغلوا عادى خالص كانهم اى دائرة لليد مربوطة على مجمع الترانزستور
عشان تحولهم لفلاشر بتقوم بربط مكثف من مجمع احدهما على قاعدة التانى عشان تعمل تغذية عكسية من ترانزستور الى التانى
المكثف كانه بطارية لما بيكون عليه جهد مخالف لجهد انحياز القاعدة للترانزستور المربوط معاه بيوقف الترانزستور ويشتغل التانى وهكذا مكثف يشحن واخر يفرغ والمشحون بيوقف الترانزستور المربوط عليه لغاية مايفرغ

[ahmed115]

هذه هى المقاطع الفيديو شرح بسيط جدا
المفروض اخد شهادة تقدير عليه هههههههه

http://www.qariya.com/vb/showthread.php?t=76359
