جهاز قياس كمية الماء Flowmeter

[حيدر علاج حسن]

السلام عليكم .
قبل فترة تحدث احد الاخوان عن جهاز لقياس كمية الماء في الانبوب يمكنه التعامل مع جميع الانابيب و بجميع الاقطار .
اليوم وقع الجهاز بحوزتي و قمت بتجربته على ثلاث اقطار من الانابيب مثبت على كل منها flowmeter خاص بها و تمت المقارنة و حصلت على نتائج مفرحة .
انا صورت عملية القياس الا انني اواجه مشكلة في رفع الصور .
لكن سوف احاول عندما ينتهي وقت الذروة .

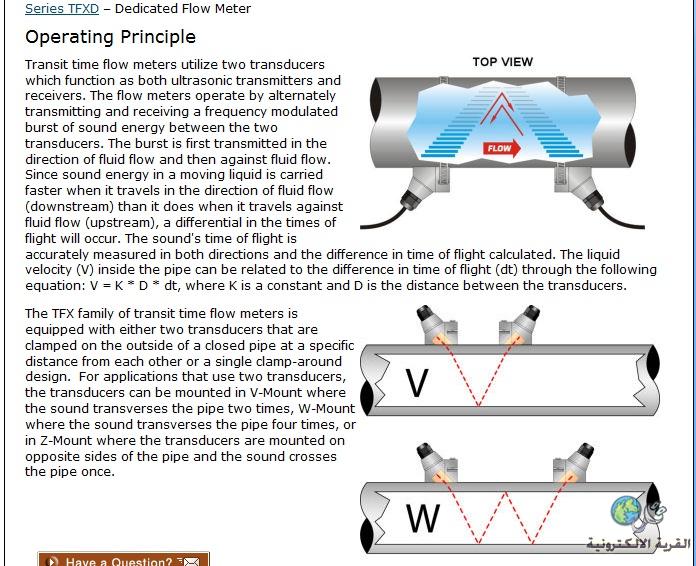

الموقع الرسمي للشركة المصممة تعرض بعض النماذج و منها النموذج الذي تعاملت معه . و كذلك تشرح مبدأ عمل الجهاز .

هنا موقع الشركة فيه بعض التفاصيل .

http://www.dynasonics.com/

و هناك تفاصيل اخرى سوف اطرحها مدعمة بالصور و طريقة استخدام الجهاز .

[kiai87]

السلام عليكم

شكرا لك أخي وأستادي حيدر على هده المعلومات

وأنا أيصا عندي cd يجد فيه العديد من هده الأجهزة لي شركة seimens
ولاكن نت عندي ضعيف فلا يسمح لي برفعها

[حيدر علاج حسن]

اذا تمكنا من الحصول على الحساس او تصنيعه سيكون من السهل جدا صناعة هذا الجهاز .
هذا الجهاز صناعة امريكية و سعره 8000 دولار .توجد نوعية اخرى منشأ فرنسي سعره 20000 دولار يعمل بنفس الطريقة .

[سعيد قادر]

شوف هذا الدائرة استاذ حيدر

http://www.turbokeu.com/myprojects/flowmeter.htm

[حيدر علاج حسن]

شكرا اخي استاذ سعيد .
هذا النوع من الفلوميترات يثبت في مكان واحد و يبقى ثابتا .
مثلا عداد الماء في المنازل هو عبارة عن فلوميتر .
اما ما نتحدث عنه فهذا مختلف تماما حيث يحمل في حقيبة اصغر من اللابتوب قليلا و يتعامل مع الانابيب من قطر 12 ملم الى 1200 ملم .
استخدامه بسيط جدا . فقط تضع الحساس على الانبوب و تشغل الجهاز بعد ثوان تضهر القراءة على الشاشة .

هنالك تفاصيل اكثر ساضعها ان شاء الله .
المهم انت فكر بالحساس يا سعيد .
بالمناسبة الجهاز يقيس سرعة التدفق يتم مطابقة السرعة مع قطر الانبوب من خلال جدول فيه مسطرة منزلقة يتم من خلالها معرفة كمية الماء المتدفقة و بكافة الوحدات و بالنظامين ( الانجي و المتري ) .

[kiai87]

السلام عليكم

أيضا هناك نوع أخر وهو Electromagnetic flowmeter
و أظن أن هدا نوع هو المستعمل بكترة

http://www.aeroconsystems.com/ts_pic...low_meter.html

http://www.ddc-online.org/Input-Outp...rial/Flow.html

[حيدر علاج حسن]

نعم اخي يوسف .
الذي وضعه الاخ سعيد اسعد الله ايامه و ايامك . يعتمد على مروحة تدور و تولد نبضات يتم معالجتها و حساب كمية الماء .

هنا ايضا مروحة تدور اشبة بالمولد و كلما زادة سرعة الماء كلما زاد الجهد . ايضا يتم معالجتها و حساب كمية الماء .
وكلا النوعين ثابتين .
اشكركم على المتابعة .

[kiai87]

السلام عليكم

استادي حيدر انا لا flowmeter بتاع المروحة فهده الفكرة قديمة ولها مشاكل كبير

انا اقصد ان هناك نوع له اربع حساسات من المعدن فقط ولا توجد مروحة ويسمى Electromagnetic flowmeter فلم اجد معلومات لي متل هدا نوع لدالك وضعت تالك الروابط
