الخط المشترك بالاتصالات اللاسلكية

[iiirrr]

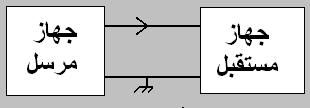

لعمل اي اتصال بين جهازين احدهما مرسل و الاخر مستقبل فيجب ان يكون هنالك سلكين,, الاول لارسال الاشارة من المرسل الى المستقبل و السلك الاخر هو مشرك"ground" و طبعا عدم وجود السلك المشترك يعني استحالة عمل الاتصال,, هذا ما يخص الاتصال السلكي: كما في الصورة:

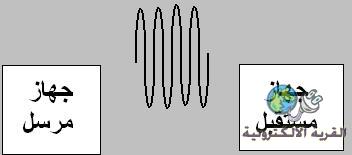

لكن في الاتصال اللاسلكي كما في الراديو نلاحظ و جود قناة واحدة"التي تعوض عن السلك" على تردد "50 ميكا هرتز مثلا" لارسال الاشارة من محطة الارسال الى المستقبل او المستلم للاشارة,



السؤال هو :

اين القناة المشتركة بين المرسل و المستقبل التي تعادل ال "ground" في الاتصال السلكي؟؟؟؟؟

[astra]

أخى انت جاوبت عن سؤالك عندما ذكرت تردد 50 ميجا هيرتز فمن تعريف التردد هو عدد الدورات الكاملة التى تحدث فى الثانية الواحدة والدورة الكاملة عبارة عن نصفين نصف موجب ونصف سالب اى ان ما يتم ارسالة بالاتصال اللاسلكى ليس قناة واحدة على حد تعبيرك ولكنه قناتين موجب وسالب او طرفين كما فى الاتصال السلكى وهذا توضيح عام وغير مفصل لتوضيح الفكرة فقط

[iiirrr]

المشاركة الأصلية كتبت بواسطة astra

أخى انت جاوبت عن سؤالك عندما ذكرت تردد 50 ميجا هيرتز فمن تعريف التردد هو عدد الدورات الكاملة التى تحدث فى الثانية الواحدة والدورة الكاملة عبارة عن نصفين نصف موجب ونصف سالب اى ان ما يتم ارسالة بالاتصال اللاسلكى ليس قناة واحدة على حد تعبيرك ولكنه قناتين موجب وسالب او طرفين كما فى الاتصال السلكى وهذا توضيح عام وغير مفصل لتوضيح الفكرة فقط

لا اعتقد ذلك,
تصور اننا نريد أننا نريد ان نرسل اشارة جيبية Sine wave سلكيا الى جهاز مستقبل, هل يمكن ذلك بواسطة سلك واحد من دون سلك ال"ground"؟؟
الجواب بكل تأكيد لا يمكن لانه ستصبح لدينا دائرة مفتوحة,ونفس الشي ينطبق على الاتصال اللاسلكي.

[م.وليد الفرا]

اخي الكريم جهاز الارسال وجهاز الاستقبال كل منهما مؤرض لان ما يتحرك فيهما هو تيارات مترددة ومستمرة وتحتاج الى طرف اخر لتكون دارات مقفلة ليمر التيار
اما الاشارات المرسلة فهي عبارة عن امواج كهرومغناطيسية (مجالات كهربية ومغناطيسية) تنتشر بسرعة الضوء ولا تحتاج الى ارضي او طرف سالب
تخيل المحول كيف تنتقل القدرة الكهربية بين الملفين دون ان يتلامسا

[محمدعلي]

لا يوجد !!! لأن دائرة المرسل مستقلة بذاتها ويمكن أن تعمل حتى في ظل عدم وجود مستقبل !!!

وكذلك دائرة المستقبل مستقلة بذاتها ويمكن أن تعمل حتى في ظل عدم وجود مرسل (لن نسمع شيئاً طبعاً) لكن الدائرة تعمل

وشكراً

[iiirrr]

اوكي الآن فهمت ,,,, يعني ممكن ان نشبه الاتصال اللاسلكي بالضوء,,,
فهنالك مرسل للضوء الذي هو مستقل عن مستقبل للضوء,,,
كما في الكيبل الضوئي حيث يوجد الياف ضوئية للارسال و اخرى للاستقبال و لا وجود لليف ضوئي مشترك...

الشكر للجميع..
