هل يوجد من نفذ دائرة صدى الصوت باستخدام المتكاملة PT2399 ؟؟

[noor1144]

هل يوجد من نفذ دائرة صدى صوت باستخدام المتكاملة PT2399
ونجحت معه وكان الصوت نقي ومن دون صوت هليكوبتر

لانني تشجعت و اخدت الدائرة من المنتدى حيث مدحها الكثير لنقاء صوتها وجمال ادائها ؟؟؟!!
حيث انني بعد تنفيذ الدائرة لا ارى فيها اي جمال
نفذت الدائرة الموجوده في الداتا شيت
ونفذت الدائرتين الموجودتين في ملفات ال pdf ( المرفقة تحت )
وكان ادائها سيء للغاية
حيث هناك صوت هليكوبتر وخصوصا في دائرة الداتا شيت
والدائرة الموجوده في ملف ال pdf اجمل بقليل وصوتها مقبول الى حد ما وصوت هليكوبتر اقل اذا ( ولكن يجب ان تستخدم الصدى قليل جدا لاترفعه ) وتضع يدك على قلبك لان اذا زودت الصدى بقليل حصلت الكارثة وصار الصوت بايخ
والغريب ان هذا مكتوب ايضا في ملف ال pdf من فوق
بحثت ايضا في المنتديات الاجنبية وجدتهم ايضا يعانون من هذه المشكلة
فهل من حل
من احد مجرب
ولا الدائرة نفسها تعبانه وتريد التعديل
شاهد الدائرة الاولى التي عملتها ملف pdf واقرأ ماهو مكتوب بالاعلى ( ولكن هذه افضل آداء حتى الان مع انه سيء )

http://www.4shared.com/document/rqA6veg_/PT2399.html

وهذه الدائرة الثانية لاتختلف عنها بكثير

http://www.4shared.com/document/dR-Dv9op/PT2399_1.html

وهذه الدائرة الثالثة التي نفذتها وهي من الداتا شيت
مرفق داتا شيت
http://www.4shared.com/document/L_AMwer_/datasheet.html

الدائرة كبيرة جدا ومرهقة وعلى الفاضي

[wleed antar]

السلام عليكم
وكل عام أنتم بخير

أنا اليوم لست فى بيتى وكتبت مشاركاتى على عجالة ، وإن شاء الله سأحاول مشاهدة روابطك لاحقا

لكن مبدئيا اطمئنك أنها فوق الممتازة ، وأنا عندما اختبر مثل هذه الدوائر اختبر حساسيتها وتردداتها يعنى أجرب حروف تسمى حروف الهمس وأنت تعلم أحكام التجويد للقرآن الكريم ، يعنى عندما أجرب حروف الهمس فهنا نستطيع بمجرد الصوت البشرى الحكم على حساسية مثل هذه الدوائر ، وهى ممتازه جدا جدا ولكن ربما هناك بعض التوافقات تحتاج حضرتك إليها لموائمة الدخل ونوع المايكروفون

سأتابع معك لاحقا لكنى اطمئنك أنها تمام
والسلام عليكم

[noor1144]

هل نفذتها اخي الحبيب ؟!؟!
كل عام وانتم بخير جميعا اعاده الله علينا وعليكم بالخير والرحمه والمغفرة

انا مستعد اقدم معاناتي لهذه الدوائر بالفيديو لتشاهد الصوت والدوائر الثلاثة عندي

ولكن اذا نفذت هذه الدوائر اخي وليد سالزمك ( لطفا ) بان تسمعني صوتها بتسجيل اوديو
وان ترفع الصوت على الاخير لاسمع النقاء

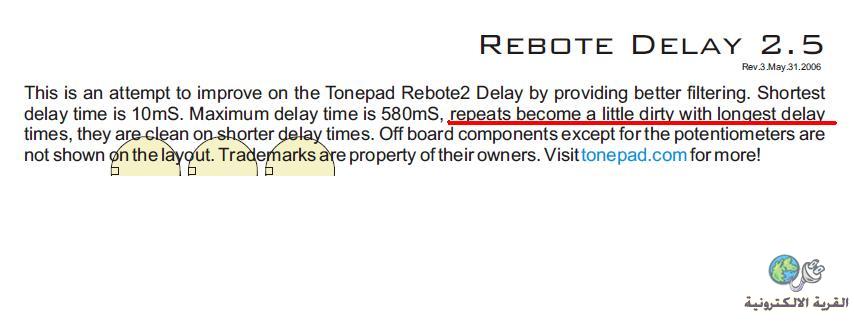

لان من نفذ هذه الدائرة وصممها اقرا ماذا كتب


وهذا الدائرة تعتبر بالقمة لانها معدل عليها يعني احسن من الداتا شيت واحسن من الدائرة الاخرى 2 delay ومع الفلاتر

انا حاولت اغير قيم المكثفات وبعض المقاومات وهل تعرف ماذا حصل
ضوت الوشة تقريبا راح ولكن ايضا اصبح الصدى تقريبا معدوم من الصدى والجمال الذي كان عليه سابقا
يعني ما استفت شيء
انا اريد جمال الصوت ونقاءة ( مثل الموجوده في السوق )
شاهد هذا مقطع فيديو صغير جدا تسع ثواني لصوت الوشة الصادر من الدائرة
نزل المقطع اذا ماعرفت تسمع الصوت
http://www.4shared.com/video/DCdlbpkQ/1_online.html

قربت الكاميرا على السماعة عشان تسمع الصوت ولما الواحد يقرا بصوت عالي قد يغطي على صوت الوشة فقط في دائرة 2.5 delay
مع العلم ان صوت هذه الوشة ليس من المايك او سوء مدخل الاشارة
للعلم
حيث انه اذا شلت المايك نهائيا تبقى الوشة موجوده حتى المايك قد يغطي عليها تقريبا
ولكن الصوت المزعج ملحوظ واي واحد سمعني قال الشغل ممتاز جدا ولكن لولا ان تشيل الوشة دي ؟!؟!

وهذه الدائرة كما قلت 2.5 delay الافضل الي قدرت اتكلم بصوت واضح والباقي مثل الداتا شيت كان سيء جدا

[wleed antar]

المشاركة الأصلية كتبت بواسطة noor1144

هل نفذتها اخي الحبيب ؟!؟!
كل عام وانتم بخير جميعا اعاده الله علينا وعليكم بالخير والرحمه والمغفرة

انا مستعد اقدم معاناتي لهذه الدوائر بالفيديو لتشاهد الصوت والدوائر الثلاثة عندي

ولكن اذا نفذت هذه الدوائر اخي وليد سالزمك ( لطفا ) بان تسمعني صوتها بتسجيل اوديو
وان ترفع الصوت على الاخير لاسمع النقاء
لان من نفذ هذه الدائرة وصممها اقرا ماذا كتب


وهذا الدائرة تعتبر بالقمة لانها معدل عليها يعني احسن من الداتا شيت واحسن من الدائرة الاخرى 2 delay ومع الفلاتر

انا حاولت اغير قيم المكثفات وبعض المقاومات وهل تعرف ماذا حصل
ضوت الوشة تقريبا راح ولكن ايضا اصبح الصدى تقريبا معدوم من الصدى والجمال الذي كان عليه سابقا
يعني ما استفت شيء
انا اريد جمال الصوت ونقاءة ( مثل الموجوده في السوق )
شاهد هذا مقطع فيديو صغير جدا تسع ثواني لصوت الوشة الصادر من الدائرة
نزل المقطع اذا ماعرفت تسمع الصوت
http://www.4shared.com/video/DCdlbpkQ/1_online.html

قربت الكاميرا على السماعة عشان تسمع الصوت ولما الواحد يقرا بصوت عالي قد يغطي على صوت الوشة فقط في دائرة 2.5 delay
مع العلم ان صوت هذه الوشة ليس من المايك او سوء مدخل الاشارة
للعلم
حيث انه اذا شلت المايك نهائيا تبقى الوشة موجوده حتى المايك قد يغطي عليها تقريبا
ولكن الصوت المزعج ملحوظ واي واحد سمعني قال الشغل ممتاز جدا ولكن لولا ان تشيل الوشة دي ؟!؟!

وهذه الدائرة كما قلت 2.5 delay الافضل الي قدرت اتكلم بصوت واضح والباقي مثل الداتا شيت كان سيء جدا

نعم هذا الصوت نتيجة للفيد باك الزائد
والكلام الذى قرأته من صاحب الدارة معناه أنك إذا جعلت تكرار الصوت كثير يعنى الكلم تكرر لحد 10 مرات مثلا ستلاحظ تشويهها كل مرة عن سابقتها

لكن مبدئيا هى نقيه وإننا لن نحتاج إلى التكرار أكثر من 3 مرات مثلا ولكى أتأكد من الوضوع باقوم فى مثل هذه الدوائر بفصل الصوت الأصلى وأجعل الصوت بدون تكرار يعنى إنت عندك فى الدارة مازج وتأخير

الصوت الأصلى يخرج كما هو
الصوت الأصلى يتأخر بزمن التأخير ثم يخرج
الصوت الذى خرج متأخرا يحدث له ترجيع ليدخل من جديد وهكذا يحدث التكرار

لكى أقوم باختبار مثل هذه الدوائر أقوم بفصل خارج الصوت الأصلى الذى يخرج بدون تأخير وأفصل أيضا موضوع التكرار

وأستمع فقط لصوت واحد وهو الصوت الذى تأخر وبذلك أستطيع الحكم على الوضوح وننظر كام من الزمن نستطيع تأخيره ليظل الصوت محتفظ بصفائة وتردده علما بأننا كلما أخرنا الزمن كلما قل نقاء الصوت ، وهنا تختلف الجودة من جهاز لآخر على حسب هذا الزمن وأمانة الصوت بكامل الترددات ،

فهذه الدارة ممتازه جدا جدا ، أعجبتنى ولكن تركتها لحين تجهيز علبة مشاريع مناسبة ومكبر ومؤشر ليدات وأكوا لايزر وأقوم بعمل نظام متكامل خاص بى للقراءة المنزلية .

وسأرفع لكم بمشيئة الله لكن بعدما أنتهى من ذلك ، لإن اختلاف قيم المقاومات المتغيرة ونوع الدخل سواء مايكروفون دايناميكى أو سعوى أو جهاز مشغل ام بى ثرى كل منهم يحتاج لموالفة دائرة الدخل .

لكن لا تشترى جهاز صدى الصوت وسيعجبك هذا جدا .

[noor1144]

صحيح انك اذا خفضت صوت التكرار على الاخر تسمع الصوت نقي ولكن بدون صدى
ولكن اذا فتحت الصوت ( صوت الصدى) قليلا سمعت الصدى وسمعت معه التشويش

انا فكرت بفكره الايكو لايزر هذه ووجدت المتكاملة في السوق الخاصة به ولكن لم اجد قيم المكثفات
وكنت اظن ان الدائرة تحتاج الى دوائر اخرى تضاف اليها حتى يخرج الصوت بنقاء تام ( مع الصدى )
بس ماتقول لي دائرة مكبر اولي ودائرة صدى صوت ودائرة مكبر صوت تجعل الصوت نقي مع الصدى هذا مستحيل ( الا اذا سمعت )
على العموم بانتظارك لتتقول لنا ما نحتاج من مراحل لجوده الاداء
وبانتظار ايضا من يجب ان يشارك في ها الموضوع
والموضوع مفتوح للجميع

[wleed antar]

أنا لا أقصد أن تخفض صوت الصدى ، لكن كنت أقصد أنى فصلت التكرار وفصلت الصوت الأصلى عن الخرج وتركت الصوت المتأخر لغرض اختبار جودته ثم أعدت كل شئ كما كان بعد التأكد من جودة الدارة

لا أقول الدارة تحتاج لمكبر أولى بل إن كل هذا سيتوقف حسب الأقوى لايزر إن ركبناه قبلها ولكن يكفى من رأى الشخصى مفتاحان أحدهما للبيز والآخر للتريبل فقط ،

هناك أمرو فنية يجب مراعاتها وهى أن تكون الدارة داخل علبة معدنية إن أمكن ، وموضوع التكرار يجب أن يضبط كى لا يحدث تشويش وإن راجعت الدارة الأصلية ستجد أن هناك مقاومة ثابته تم تلوينها عالمخطط ليخبرنا أنها ممكن أن تكون قيمتها تحتاج للتعديل عما جاء فى المخطط حسب الصوت

عندما أنتهى إن شاء الله من هذا المشروع سأرفعه ، لإنى تركته لحين حصولى على علبة مشاريع وانتهائى من بعض الأمور الحالية .

تحياتى

[فيصل72]

السلام عليكم
استاذ وليد
في هذه الدارة يعاد ادخال خرج الصوت من مخرج 2399 الى مدخلها ليعاد تأخيره مرة ثانية . ولكن ماذا لو استخدمنا أكثر من واحدة من 2399 بمعنى 3 من 2399 اذا اردنا تكرار الصدى 3 مرات فنوصل خرج الأول الى الثاني والثاني الى الثالث طبعا مع وصلهم بنفس الوقت الى المازج.
أعتقد أن ذلك سيعطي نتيجة وطبعا على حساب الكلفة فما رأيك؟.

[noor1144]

المشاركة الأصلية كتبت بواسطة فيصل72

السلام عليكم
استاذ وليد
في هذه الدارة يعاد ادخال خرج الصوت من مخرج 2399 الى مدخلها ليعاد تأخيره مرة ثانية . ولكن ماذا لو استخدمنا أكثر من واحدة من 2399 بمعنى 3 من 2399 اذا اردنا تكرار الصدى 3 مرات فنوصل خرج الأول الى الثاني والثاني الى الثالث طبعا مع وصلهم بنفس الوقت الى المازج.
أعتقد أن ذلك سيعطي نتيجة وطبعا على حساب الكلفة فما رأيك؟.

لو نفذت هذه الدائرة لما قلت هذا الكلام
التكرار الزايد موجود في هذه الدائرة ويمكن ان تكرر الصوت لمده طويلة
ولكن هذا مش موضوعي
ارجو تجربة هذه الدائرة ثم طرح اسئلة

والاخ وليد جربت ماقلت عليه
كل شيء جودته عاليه ولكن مع دائرة صدى الصوت يكون صوت المزعج
وسؤال ماتاثير العلبة المعدنية على الدائرة
