مساعدة فى دائرة بور سبلاى

[5282]

السلام عليكم

اريد دائرة بور سبلاى تحول من 75 فولت مستمر الى اى قيمة فولت من 9 الى 15 . وذلك لادخالها على الريجيليتور الذى بدورة بتحويلها الى 5 فولت منظم .

المشكلة فى الموضوع كلة ان عندى دائرة تحتوى على ميكرو وشاشة وميمورى mmc واشياء غالية الثمن .
وخايف من عند حدوث تلف لاى عنصر فى دائرة البور سبلاى يؤدى الى امرار ال 75 فولت الى باقى الدائرة والقطع بمئات الجنيهات.

واردت استخدام مثل هذة الدوائر (بدون المحول) لوضعها قبل الريجيليتور بغض النظر حاليا عن نوع الترانزستور وقيم المقاومات والزينر



ولكنى فكرت قليلا وقلت ماذا يحدث لو تلف الزينر وهذا قد يكون وارد اكيد سيؤدى جعل الترنزستور فى حالة التشبع وسيمرر ال 75 فولت الى الريجيليتور اما ان يحترق اذا حالفنا الحظ او يحدث بة قصر داخلى ويدمر قطع الدائرة.

اريد رايكم ومشورتكم
وشكراااااااااااااا

[حيدر علاج حسن]

منظم الجهد 7805 اذا احترق بسبب ارتفاع التيار فانه يعمل دائرة قصر و يمرر الجهد العالي الى الدائرة .
واذا احترق بسبب التوصيل العكسي فيعمل دائرة مفتوحة و الدائرة تبقى بامان ..
اذا كانت عناصر الدائرة غالية الثمن فالافضل استخدام محولة .

[زكي شاكر]

وعليكم السلام
الزينير عادة لما يرتفع الجهد اكثر بكثير من الهامش المحدد له ، يحدث له قصر ويتصرف كمقاومة بقيمة ضئيلة من الاوم..
لذلك يستخدم كعنصر حماية في بعض الاجهزة الالكترونية المنزلية ويتم وضع فيوز سريع في دائرة التغذية ، حتى اذا حدث قصر للزينير يحترق الفيوز ..
لكن اقتراح الاستاذ حيدر هو الوسيلة الاسلم ..

[aboamal]

السلام عليكم

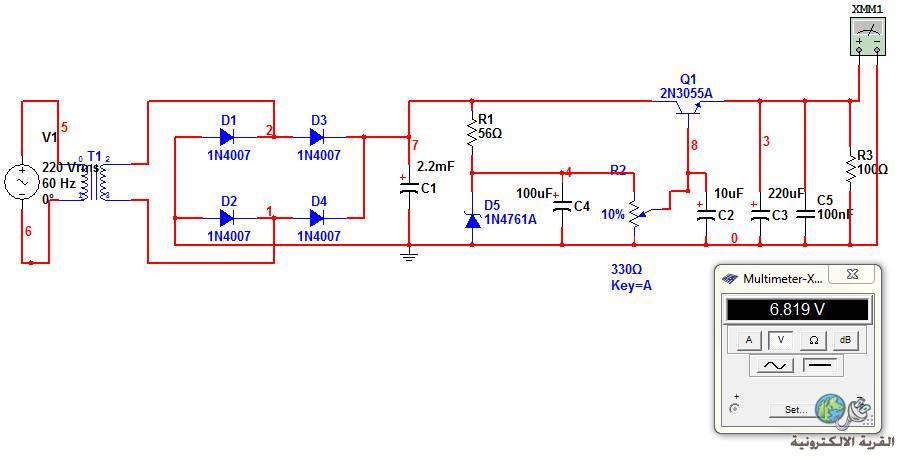

يمكنك استخدام هذه الدائره البسيطه للتحكم في الفولت من الصفر حتى 75 فولت





يمكنك التحكم في مستوى الفولتاج عن طريق R2

[حيدر علاج حسن]

دائرة ممتازة . و يبقى المحول هو سيد الموقف
شكرا اخي ابو امال .

[5282]

اشكركم جميعا على تلك النصائح الغالية استاذ حيدر استاذ ذكى شاكر
استخدام المحول سوف يعقد الامور قليلا عمليا لان الفولت مستمر الا انة أأمن شئ كما تفضلتم
شكرااا استاذ ابو امال على الدائرة ولكنى اعتقد انها ستعمل نظريا ولا تصلح عمليا لان المصمم قام بتوصيل خرج المقاومة المتغيرة مباشرة بقاعدة 2n3055 وعندما يكون هناك حمل على الترنزستور هذا يؤدى الى زيادة تيار القاعدة ويؤدى الى تلف المقاومة المتغيرة واحتراقها. الافضل وضع ترنزستور وسيط بين ال 2n3055 و المقاومة المتغيرة . والله اعلم

وشكراااااااا........

[5282]

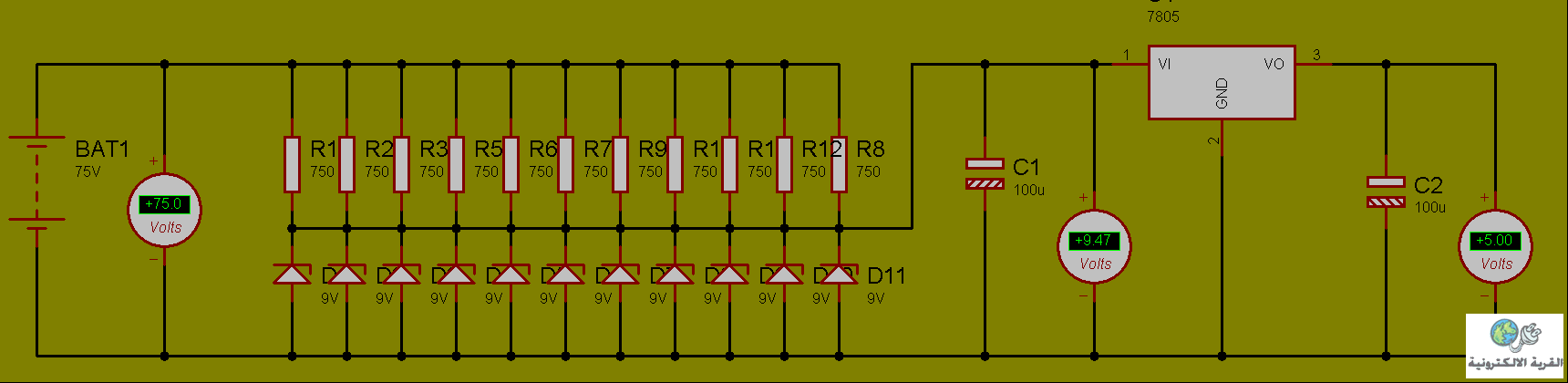

لقد قمت بتصميم هذة الدائرة البسيطة (الدخل 75 فولت مستمر الخرج 5 فولت واحد امبير ) والدائرة تعتمد على مقاومة بقيمة 750 لتحديد التيار المار فى كل زينر . بمعنى ان تيار كل مرحلة يساوى 75 فولت مقسومة على 750 اوم يساوى 100 ميللى امبير وهذا التيار المار فى كل زينر لكل مرحلة . ولقد قمت بتكرار عدد المراحل للحصول على اكبر قدر من التيار المطلوب وقمت بتكرارها 10 مرات اى 10 * 100 ميللى امبير يساوى واحد امبير . والخرج يتم ادخالة على المنظم 7805 للحصول على 5 فولت وهنا فى حالة حدوث تلف لاحد الدايودات وحدث لة قصر داخلى فقط لن تعمل الدائرة دون حدوث اى ضرر بالمكونات اعتقد انها امنة

صورة الدائرة




منتظر تعليقكم ونصائحكم
وشكرااااااااااااا

[aboamal]

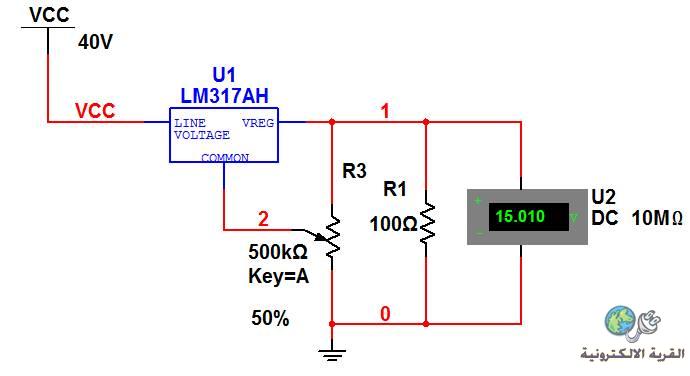

هناك كثير من الدوائر البسيطه والعمليه ولك ان تطلع على هذه الدائره
