دائره وصل عند انقطاع التيار الكهربى

[ibrahim hatim]

كل عام والجميع بخير

لقد قمت بعمل دائره inverter تغذى من بطاريه 12 فولت و تعطى خرج 220 فولت

اريد دائره تجعل الدائره مثل ال ups عند انقطاع التيار الكهربى تقوم بربط نفسها مع الحمل مباشرا

[aboamal]

من الممكن وصل الداءره مع ريليه عندما ينقطع التيار تقوم الريليه بتوصيل داءرة الانفيرتر

[ابراهموفيتش]

ممكن اخي الكريم ترفعلنا صورة الدارة inverter

[ibrahim hatim]

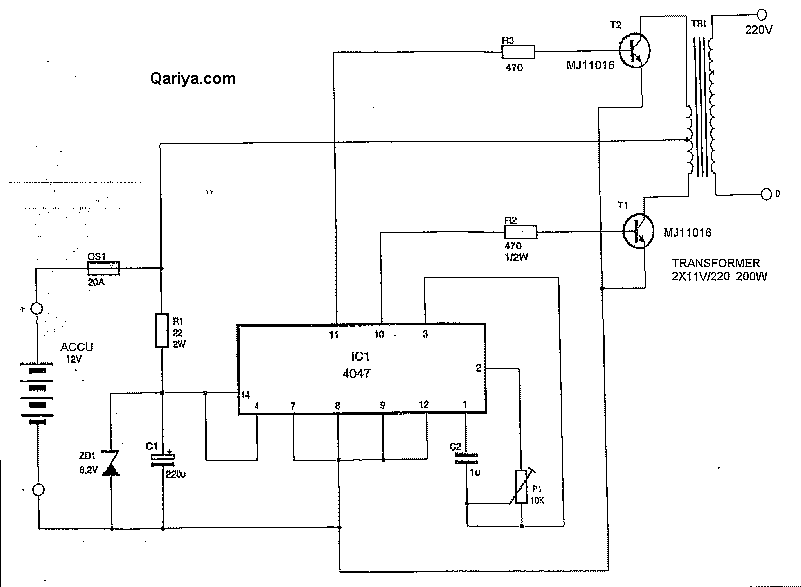

تفضل اخى هذه هى الدائره

[ibrahim hatim]

شكرا لك اخ aboamal ولكن الريليه تقوم بالتحويل خلال فتره زمنيه اعرف انها ضئيله ولكن يجب ان لا تكون موجوده نهائيا
لذا فكره الريليه ليست جيده كفايه

[ابراهموفيتش]

فضلت على راسي وعيوني مشكور وجزاك الله خيرا

[kiai87]

المشاركة الأصلية كتبت بواسطة ibrahim hatim

كل عام والجميع بخير

لقد قمت بعمل دائره inverter تغذى من بطاريه 12 فولت و تعطى خرج 220 فولت

اريد دائره تجعل الدائره مثل ال ups عند انقطاع التيار الكهربى تقوم بربط نفسها مع الحمل مباشرا

السلام عليكم

أخي راجع هدا الموضوع تعلم خطوات تصنيع inverter بشكل احترافى للأخ سعيد ربما تجد فيه مورادك


http://qariya.com/vb/showthread.php?t=57786

[noor1144]

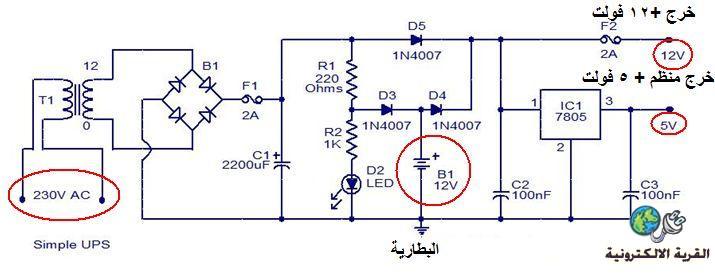

شوف هذه الدائرة اتمنى ان تعجبك وهي تعمل بدون ريلي
في حالة وجود الكهرباء تشحن البطارية
وفي حالة انقطاع الكهرباء فجأة تعمل الدائرة على البطارية وهكذا
والدائرة اخذتها من هذا المنتدى بموضوع نفس موضوعك ولكن ناسي العنوان والرابط
قول لنا النتائج
