التحكم في 2 ريلاي

[محمدعلي]

السلام عليكم ورحمة الله وبركاته ،،،

مع وجود 2 ريلاي الأول يمرر 12 فولت والثاني سيمرر 24 فولت

كيف يمكنني صنع دائرة تتحكم بـ 2 ريلاي (فتح وإغلاق)

علماً أني أريد الـ 2 ريلاي يعملان في وقت واحد

لكن عند الفتح (إطفاء الريلاي) يطفأ الذي يمرر 24 فولت أولاً
وبعده بثانية واحده يطفئ الريلاي الثاني الذي يمرر 12 فولت

فهل أحتاج المتحكم 555 لهذا العمل أو إستخدام الدائرة النطاطه (مع تعديل سعة المكثف)

وماهي الطريقه لعمل ذلك

وشكراً

[فهد المنصور]

زمن ثانية واحدة هو زمن قصير جدا ً .. ويمكنك الحصول عليه بأضافة مكثف عالي السعة على التوازي مع ملف الريلية المطلوب تأخير اطفاءه ..

ويمكن اضافة دايود بين ملف الريلي الاول والثاني لكي يبقي تأثير المكثف مقتصر فقط على احدهم ..

[محمدعلي]

شكراً أستاذ فهد

لكن عندما بدأت تطبيق الفكرة لاحظت أن الريلاي الأول يعمل قبل الثاني
وأنا أريدهما أن يعملا معاً

لكن عند الإنطفاء أريد أن ينطفئ الأول ثم الثاني

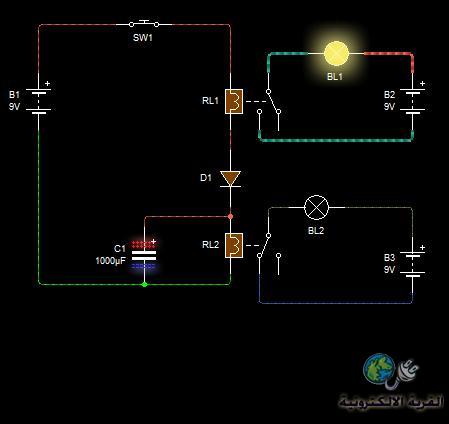

وهذه هي صوره للتطبيق



وشكراً

[ولاء الدين]

سلام الله عليكم
تحديد زمن التأخير بالعلاقة بين المقاومة و سعة المكثف يمكنك استعمال مقاومة التفريغ 1 ميجا بدل 470 كيلو وسعة 1000 ميكرو فاراد بدل 100 ميكرو فاراد

[فهد المنصور]

نعم واضافة الى ذلك .. لماذا لا تقوم بتوصيل ملفات الريلية على التوازي وليس على التوالي ..

[زكي شاكر]

السلام عليكم

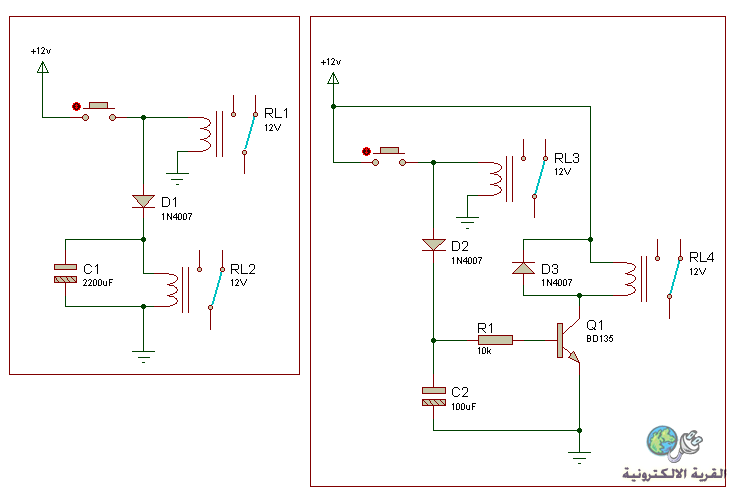

ربما ربط الريليهين على التوازي يحقق المطلوب كما في الدائرة على اليسار:

الدائرة على اليمين : إضافة ترانزيستور تسمح باستخدام مكثف بقيمة صغيرة اي مكثف بحجم صغير .

[زكي شاكر]

سبقني لها مهندس فهد ..
انشغلت بتحميل الصورة

[محمدعلي]

شكراً على المساعدة أخي ولاء

لكن يبدو لي أنهما ينطفئان في نفس الوقت

وياليت لو تشرح قليلاً عن طريقة عملها

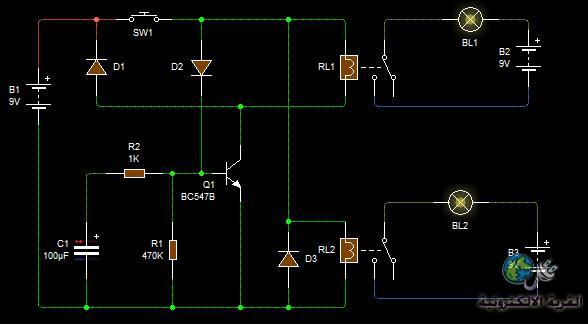

وإليك الصوره التي تثبت ذلك



وشكراً
