أساسيات الكهرباء والإلكترونيات

[محمدعلي]

السلام عليكم ورحمة الله وبركاته ،،،


سوف نتعلم الإلكترونيات من بدايتها وأرجوا من كان لديه ملاحظة فليتفضل بكتابتها مشكوراً


إخوتي

الدائرة الكهربية تتكون من مصدر للكهرباء (مصدر للتيار الكهربائي) و مستهلك لهذا التيار الكهربائي

هكذا بشكل مبسط جداً سوف نبدأ

أولاً : مصدر التيار الكهربائي

هناك مصادر عديده للتيار الكهربائي ولكننا سنتعامل مع أبسطها وهو البطاريات العاديه لغرض الشرح
وهي بهذا الشكل



عندما نستخدم سلكاً لتوصيل طرفي البطارية الموجب والسالب فإن الكهرباء تبدأ بالسريان داخل السلك من الطرف الموجب إلى الطرف السالب
وللتوضيح تم عمل الصوره التاليه




طيب هنا قد يسألني سائل ويقول
أنت قلت
الدائرة الكهربية تتكون من مصدر للكهرباء (مصدر للتيار الكهربائي) و مستهلك لهذا التيار الكهربائي

ونحن لا نرى سوى بطارية وسلك فأين المستهلك هذا الذي تتكلم عنه

نفس السلك الموصل للتيار هو بنفسه يقوم بإستهلاك كمية من التيار
وإذا أردت أن تتأكد قم بتوصيل بطارية بهذا الشكل وليكن السلك رفيعاً وغير مغلف أيضاً
وسوف تلاحظ سخونة السلك وهذا دليل على وجود طاقه كهربائية تحولت إلى طاقة حراريه داخل السلك
ملاحظة : لا تستخدم بطاريات ذات جهد عالي في هذه التجربه

[محمدعلي]

التجربه الثانية

كلنا يعرف ما هو الكشاف





هذا الكشاف يوجد بداخله لمبه إضاءه صغير بهذا الشكل



وسوف نقوم بتوصيل التيار الكهربائي لهذه اللمبه لإضاءتها

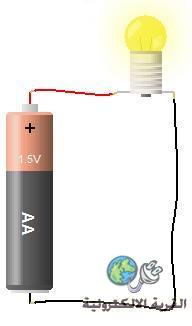

كما في الصورة التالية





عند توصيل طرفي اللمبه بطرفي البطارية سنلاحظ إضاءة هذه اللمبه وقبل توصيلها بالتيار كانت مطفأة
وهذا دليل أنها حصلت على الطاقة من البطارية فأضاءت

[محمدعلي]

اللمبه كانت تشكل عائقاً أمام مرور الكهرباء ونتيجة لهذا المرور والمعاوقه

سخنت اللمبه وبلغ بها الحد من السخونة أن أضاءت ما حولها .

حسناً التيار يخرج من البطارية ويسير عبر السلك إلى أن يصل اللمبه ويعبر منها بصعوبة وتنشأ من هذا حرارة وضوء
ثم بعد ذلك يكمل التيار مسيرة عائداً إلى الطرف السالب من البطارية

هذه ببساطه يقال لها الدائرة الكهربائية

[محمدعلي]

الدائرة الكهربائية الأولى التي قمنا بإنشاءها

كانت فقط تحوي بطارية وسلك



ولتمثيل هذه الدائرة عن طريق الرسم يجب علينا التعرف على رموزها

البطارية

سيكون رمزها بهذا الشكل



والرقم 1.5 المكتوب على يسار الرمز يشير إلى مقدار الفولت الخارج من هذه البطارية
وهذ يعني أنه واحد ونصف فولت ويكتب بجانب الرقم حرف الـ V الإنجليزي بجانب الرقم لمعرفة أن الرقم هو مقدار الفولت

والسلك سيكون على شكل خط عادي

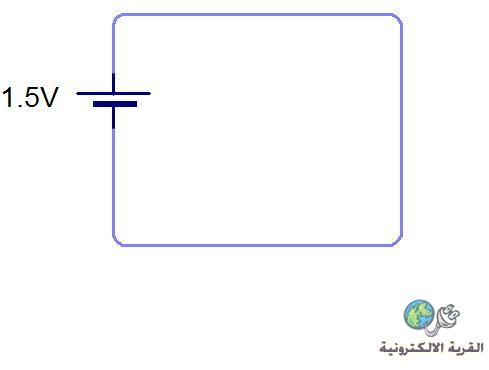

ولذا إذا أردنا رسم الدائرة الأولى سنرسمها بهذا الشكل




وسنرسم رمز اللمبه بهذا الشكل

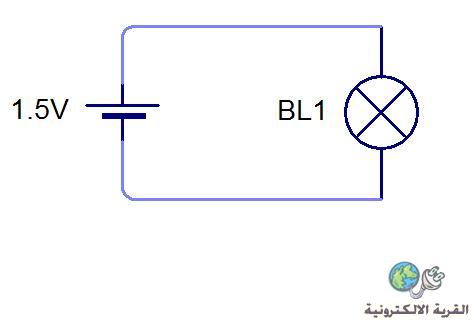

لذا إذا أردنا رسم الدائرة الثانية التي معها اللمبه فسنرسمها بهذا الشكل



حيث أن كلمة BL1 تعني اللمبه رقم واحد

[محمدعلي]

الدائرة التالية مكونة من ثلاث بطاريات ولمبه




فكيف سنرسمها ؟؟؟



حسناً تبدو رسمة الدائرة الأخيرة طويلة نسبياً فهيا بنا نختصرها !!!

كيف سنختصر الرسمه ؟؟؟

بما أن البطاريات الثلاث كل واحد منها له نفس الفولت وهو 1.5 فولت وعند جمعها سيكون مقدار الفولت لها جميعاً هو 4.5 لذا سنرسمها بهذا الشكل



حيث قمنا بإختصار ثلاثة رموز للبطاريات وجمعها في رمزين بينهما خط متقطع ليمثل هذا بالنسبة لنا
مجموعة بطاريات مجتمعه مجموع الفولت الخارج منها هو 4.5 فولت
