مفتاح ضاغط لتشغيل و إطفاء الأجهزة بي ne555

[kiai87]

السلام عليكم

دائرة تشغيل وإطفاء الأجهزة الكهربائية بمفتاح ضاغط و المتكاملة 555 التي تقلد عمل jk flip flop

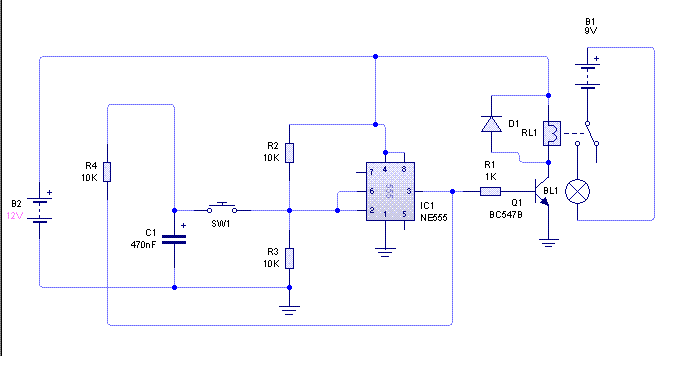

رسم الدائرة

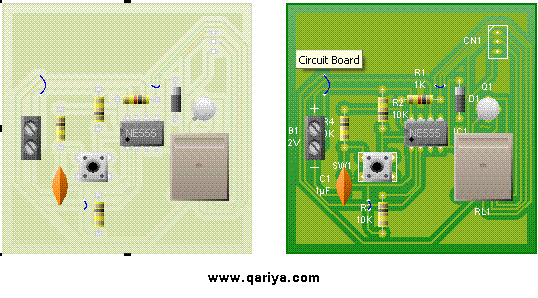

رسم pcb






المكونات

1k = R1

10K = R2

10K = R3

10K = R4

470n = C1

BC547 = Q1

1n4148 = D1

ne 555 = IC1

12V = RL1

SW1 = مفتاح ضاغط

ملف المحاكات على برنامج Circuit Wizard

http://www.***********/download/66919...inRAR.rar.html

فيديو

[فهد المنصور]

شكرا لك مهندس kiai87

اظن ان استخدام دوائر JK .. هو اكثر استقراراً وأقل خطأ من استخدام 555 كا دائرة احادي الاستقرار .. وخاصة مع اختلاف طريقة الضغط بين شخص وأخر ..

[kiai87]

السلام عليكم

نعم أتفق معك أستاد فهد بان دوائر التي تستعمل jk هي أفضل وأكتر إستقرار من ne555
ولاكن هدا لا يمنعنا عن البحت عن بدائل أخرى وأيضا المتكاملة 555 هي أكتر توفر والأسهل إستعمالا
أما عن إختلاف طريقة ضغط عن المفتاح فهناك المكتفة التي تعطي تأخير لي إمتصاص الإرتداد الدي يسببه المفتاح
مع العلم أني جربت الدائرة على عدة برامج محاكات ولم تعطيني أي تشويش أو خطأ أتناء الضغط على المفتاح مهما إختلفة طريقة الضغط

[osama matar]

دائرة رائعة
مشكور أخي kiai87

[حيدر علاج حسن]

اعتقد تحتاج الى توضيح .
كيف يحصل هذا ؟

[kiai87]

السلام عليكم

المشاركة الأصلية كتبت بواسطة osama matar

دائرة رائعة
مشكور أخي kiai87

شكرا لك أستادي أسامة شرفتي موضوع بمرورك

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

اعتقد تحتاج الى توضيح .
كيف يحصل هذا ؟

مرحبا بأستادي حيدر

أستادي حيد مبدئ عملها جد سهل ركز فقط على المكتف مادا يحدت لها عند ضغط أول مرة على المفتاح مادا يحصل إلى أقطابيها
ومادا أيضا يحدت لها عند ضغط تاني مرة
سأدعك تفكر قليلا وأتمنى أن تصل إلى الجواب

[حيدر علاج حسن]

اذا كان الخرج واحد المكثف مشحون .
واذا صفر المكثف فارغ .
هذا كل ما اعرفه .

[kiai87]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

اذا كان الخرج واحد المكثف مشحون .
واذا صفر المكثف فارغ .
هذا كل ما اعرفه .

هههههههههه فكر يا استادي حيدر قليلا

سأساعك مرة اخرى لو اردنا ان يكون الخرج في رجل 3 موجب ما نوع سنعطي لي رجل 2 و 6

وادا اردنا الاعكس مادا سنعطي لي رجل 2 و6 هده اخر مساعدة
