طلب مساعدة بخصوص VCO (Voltage Controlled Oscillator)

[nader_bhs]

السلام عليكم ورحمة الله وبركاته
اخواني مشرفي وأعضاء وزوار منتدى القرية الإلكترونية

كنت ابحث عن دارة تسمى Voltage Controlled Oscillator (VCO)

فكرة عن كيفية عمل الدارة:
هو هزاز يكون تردد خرجه تابعًا لجهد دخله ضمن مجال معين للدخل والخرج.
وجدت الدائرة والحمد لله
هذه هي:


وقمت أيضاً بصنعها على برنامج ISIS وهي شغالة
يمكنكم تحميل ملف VCO على ISIS من هنا

المشكلة :
عندما قمت بتجربة الدارة على أرض الواقع لم احصل على النتيجة المنتظرة .
يمكنم تجربة الدارة على ISIS (simulation) وسترون النتيجة الحقيقية على المشواف (oscilloscope ):
سيظهر لكم شكلين لجهد الخرج (carrée et dent de Sie) بحيث
إذا غيرتم جهد الدخل (tension d'entré) بواسطة المقاوم المتغير RV1 ستلاحظون أن التردد سيتغير . وهذا ما لم احصل عليه عند التجربة على أرض الواقع .

أرجو منكم المساعدة
وإن كان لديكم دارة أخرى مجربة على أرض الواقع فلا تبخلوا علي
جزاكم الله خيراً

[اكزي]

السلام عليكم

تفضل أخي الكريم

Voltage Controlled Oscillator



Voltage-controlled-oscillator-Block-Diagram

In most cases, the frequency of an oscillator is determined by the time constant RC. However, in cases or applications such as FM, tone generators, and frequency-shift keying (FSK), the frequency is to be controlled by means of an input voltage, called the control voltage. This can be achieved in a voltage-controlled oscillator (VCO). A VCO is a circuit that provides an oscillating output signal (typically of square-wave or triangular waveform) whose frequency can be adjusted over a range by a dc voltage. An example of a VCO is the 566 IC unit, that provides simultaneously the square-wave and triangular-wave outputs as a function of input voltage. The frequency of oscillation is set by an external resistor R1 and a capacitor C1 and the voltage Vc applied to the control terminals. Figure shows that the 566 IC unit contains current sources to charge and discharge an external capacitor Cv at a rate set by an external resistor R1 and the modulating dc input voltage. A Schmitt trigger circuit is employed to switch the current sources between charging and discharging the capacitor, and the triangular voltage produced across the capacitor and square-wave from the Schmitt trigger are provided as outputs through buffer amplifiers. Both the output waveforms are buffered so that the output impedance of each is 50 f2. The typical magnitude of the triangular wave and the square wave are 2.4 Vpeak.to-peak and 5.4Vpeak.to.peak.
The frequency of the output waveforms is approximated by
fout = 2(V+ - Vc)/R1C1V+

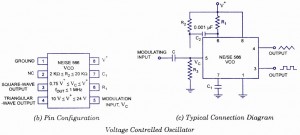

Voltage-controlled-oscillator-Circuit-Diagram

Figure shows the pin connection of the 566 unit. The VCO can be programmed over a 10-to-l frequency range by proper selection of an external resistor and capacitor, and then modulated over a 10-to-l frequency range by a control voltage, Vc The voltage controlled oscillators (VCOs) are commonly used in converting low-frequency signals such as EEG (electro-encephalograms) or ECG (electro-cardiograms) into an audio­frequency (AF range).

[حيدر علاج حسن]

ما هو نوع الترانسستور او رقمه ؟

[osama matar]

مشتغلتش لا تكفي فما هي الظواهر الأخرى

هل استخدمت جهد 32 موجب وسالب

هل توجد سخونة في الأي سي .......... إلخ

[nader_bhs]

السلام عليكم

* أخي الكريم اكزي بارك الله فيك لكن هل هذه الدارة مجربة ؟

* أخي الكريم حيدر علاج حسن استعملت ترنسستور NPN 2N2222 مع العلم أنه لم يكن مبيناً بالموقع الأصلي للدارة
هذا هو الموقع الأصلي للدارة وبارك الله فيك

* أخي الكريم osama matar
الحقيقة جربت هذه الدارة أكثر من مرة
استعملت +32 و -32 فولت للأمبليفيكاتور
لكن شكل الجهد على المشواف كان dent de Sie ولا يضهر الشكل الثاني Carré
بالإضافة إلى أنه عندما أغير جهد الدخل لا يتغير تردد الخرج كما هو منتظر.

[اكزي]

السلام عليكم

الترونزيستور الأصلي هو

2N5114

......................

والدائرة التي وضعت مجربة

[nader_bhs]

شكراً على الإقترح أخي الكريم لكن مبدئيا جربت على ISIS بإستعمال 2N5114 ولم تعمل
ولكن مع 2N5432 تعمل

أضن أنك تقصد ترنسستور N-Channel JFET
2N5432 أو 2N5433 أو 2N5434

طيب هل تتكرم و تبرر لي سبب تغيير الترنسستور.
جزاك الله خيراً
