سؤال .... كيف يتم تسجيل الصوت واستعادته على الأقراص المدمجة

[osama matar]

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته

how Digital Recording on disk
كيف يمكن تسجيل الصوت واستعادته على الإسطوانات الرقمية؟

اريد شرح بالعربي ما أمكن

[ماجد عباس محمد]

أخى أسامة
القرص المدمج كما تعلم لتسجيل بيانات رقمية فقط لذا فى أى نسق أو نظام يتم تحويل الصوت لبيانات رقمية ثم تسجيلها بعد ذلك
أقراص الصوت هى فى الواقع أوائل النسق المستخدمة و بعضها لا يحتوى أى "ضغط" للبيانات لهذا تشغل مساحات أكبر ولكن أسهل فى الإسترجاع لأنها لا تحتاج لمعالج لفك الضغط
ضع قرص منها فى الحاسب ثم أوقف العزف ستجد أنك قادر على التعامل مع القرص كما تتعامل مع أى ملفات حاسوبية أخرى

المشكلة التى قد تواجهك هى الويندوز نفسها لأنها تنظر أولا لإمتداد الملف ثم تتعامل معه وهنا لن تتيح لك هذه الوسيلة فى التعامل، لذا قد تحتاج لتنزيل برنامج يتعامل مع الملفات بصرف النظر و من أفضلها برنامج
Total Commander
النسخة الغير مسجلة ستطلب منك النقر على زر 1 أو 2 أو 3 لتفتح ولكنه سيعمل بكامل قدرته
لو اردت مزيد من الشرح يسعدنى ذلك

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

أخى أسامة
القرص المدمج كما تعلم لتسجيل بيانات رقمية فقط لذا فى أى نسق أو نظام يتم تحويل الصوت لبيانات رقمية ثم تسجيلها بعد ذلك
أقراص الصوت هى فى الواقع أوائل النسق المستخدمة و بعضها لا يحتوى أى "ضغط" للبيانات لهذا تشغل مساحات أكبر ولكن أسهل فى الإسترجاع لأنها لا تحتاج لمعالج لفك الضغط
ضع قرص منها فى الحاسب ثم أوقف العزف ستجد أنك قادر على التعامل مع القرص كما تتعامل مع أى ملفات حاسوبية أخرى

المشكلة التى قد تواجهك هى الويندوز نفسها لأنها تنظر أولا لإمتداد الملف ثم تتعامل معه وهنا لن تتيح لك هذه الوسيلة فى التعامل، لذا قد تحتاج لتنزيل برنامج يتعامل مع الملفات بصرف النظر و من أفضلها برنامج
Total Commander
النسخة الغير مسجلة ستطلب منك النقر على زر 1 أو 2 أو 3 لتفتح ولكنه سيعمل بكامل قدرته
لو اردت مزيد من الشرح يسعدنى ذلك

مشكور أخي ماجد
موضوع السوفتوير يهمني
وبودي الآن التركيز في موضوع الهاردوير
كشرح للرسومات في مشاركتي مع مزيد من التفاصيل

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة osama matar

بسم الله الرحمن الرحيم
السلام عليكم ورحمة الله وبركاته



الشكل الأول هو موجة الصوت الثماثلية. لتحويلها لبيانات رقمية، تؤخذ عينات على فترات زمنية متتالية وهذه مفروضة لأن الدائرة تأخذ وقت لتجهيز البيان الأول قبل أن تبدأ فى الثانى
هنا ينتج خطأين ، الأول أن القيم التناظرية متصلة و يمكن التعبير عنها بما يلزم من الأرقام للتعبير الدقيق، لكن الرقمية مجموعة من القيم المحددة بعدد البت المستخدم. لو استخدمنا 8 بت سيكون لدينا 256 مستوى فقط ولو 16 سيكون 65 الف مستوى لكن كمية البيانات تضاعفت
الثانى أن بين القياس الأول والقياس الثانى مر بعض الوقت و ما يطرأ على الإشارة الصوتية لن يؤخذ فى الإعتبار، والحل استخدام دوائر أسرع لتأخذ عينات أو قياسات بمعدل أسرع و لكن البيانات أيضا تزداد كميتها لذا بالجارب العملية و الحساب الرياضى اتفق على أن 3 قياسات عند أعلى تردد ستعطى تركيبة مقبولة ما بين كم البيانات و نسبة الأخطاء
هذا ما يبينه الرسم الثانى عدد من القياسات فى هذه اللحظات الزمنية و نظرا لعدم توفير أى قياس بين النقطتين، ستعتبر القيمة هى المتوسط لهذه الفترة الزمنية بين القياسين كما بالرسم الثالث و طبعا هنا هذه القياسات أخذت بواسطة محول تناظرى رقمى والخرج يكون بيانات رقمية وهى السلسلة من الأرقام فى الشكل الأخير و يجب أن يكون المحول ذو دقة عالية و العلاقة خطية بين جهد الدخول و الرقم المعبر عنه فى الخرج





هنا العملية العكسية بواسطة محول رقمى تماثلى وهو عكس الأول حيث تدخل القيم الرقمية إليه فيولد جهد متناسب مع الرقم الثنائى الموضوع على مداخله، وهنا يفضل أن يتطابق عدد البت فى الحالتين لأن البيانات الناتجة من بتات أقل لن تعطى المدى الكامل فى المحول العكسى ذو أطراف أكثر و البت الأكثر يجب حذف بعضها لتوائم الأقل و كل هذا يسبب تشويه فى الأداء
تدخل البيانات الرقمية لمحول رقمى/تناظرى فيولد نفس شكل الموجة الأصلية و لكن ليس بالضرورة نفس المقدار بالفولت والسبب أن الأول يستخدم له فولت مرجعى Reference Voltage يقيس بالنسبة له الفولت التناظرى و من ثم يولد الرقم الثنائى المتناسب مع هذا المرجع، و فى المحول الرقمى التناظرى فهو يقبل البت على المداخل و يولد جهد محدد لكل موقع من هذه البت و طبعا الدائرة تعتمد على ظروفها لتحديد قيمة الوحدة بمعنى لو لدينا وحدة تعمل على 4 بت للسهولة، هذه الوحدة ستعطى 16 مستوى فى الخرج متناظرة مع العد الثنائى الموجود. لكن هذا العد الأقصى وهو 16 قد يعنى 16 مللى فولت أو 160 مللى فولت ألخ حسب بناء الدائرة، لهذا يجب معايرتها لتتطابق مع قياسات مرجعية سبق الإتفاق عليها.
طبيعى أن نتوقع أن الفولت الناتج يأخذ شكل خطوى ولا أريد أن أقول سلمى لأن الإنتظام هنا غير متوقع حسب طبيعة الإشارة الصوتية، دوائر تنعيم مثل مرشح تمرير تردد منخفض تتولى هذه المهمة

الشكل الأخير هذا يمثل هذه العملية بالطريقة التقليدية، فلو أريد نقل صورة قرص، فالطريقة الرقمية أن أقسمة لعدة شرائح، ثم أقيس كل شريحة بالمسطرة و أقول الأولى بطول كذا والثانية كذا الخ
و فى الطرف الآخر ابدأ بالرسم طبقا لما ورد لى من بيانات لتكوين تلك الشرائح ثم توصيل أطرافها لتكوين شكل القرص

أى استفسارات أخرى فى الإنتظار

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الشكل الأخير هذا يمثل هذه العملية بالطريقة التقليدية، فلو أريد نقل صورة قرص، فالطريقة الرقمية أن أقسمة لعدة شرائح، ثم أقيس كل شريحة بالمسطرة و أقول الأولى بطول كذا والثانية كذا الخ
و فى الطرف الآخر ابدأ بالرسم طبقا لما ورد لى من بيانات لتكوين تلك الشرائح ثم توصيل أطرافها لتكوين شكل القرص

أى استفسارات أخرى فى الإنتظار

مشكور للمرة الثانية أخي ماجد عباس محمد

والآن دعني أعرض هذا الرسم

فهل حسب الرسم ترى أنه سجل 8 بت أم 16
ودعنا عنا نطرح كل ما يتعلق بالموضوع حيث كنت أبحث عن مادة جاهزة ولكن على مايبدو غير موجود مواضيع جاهزة

[ماجد عباس محمد]

يبدو ذلك ولكن هناك قيم قياسية مثل تردد 44 ك ذ/ث تردد Clock عادة و هناك نظامين القديم كان 8 بت والأحدث 16 بت و هى تتعامل مع الصوت حتى تردد تقريبا 22ك ذ/ث

هل تريدنى أن اضع شرح تفصيلى لباقى الأجزاء أم أجزاء بعينها؟

[osama matar]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

يبدو ذلك ولكن هناك قيم قياسية مثل تردد 44 ك ذ/ث تردد Clock عادة و هناك نظامين القديم كان 8 بت والأحدث 16 بت و هى تتعامل مع الصوت حتى تردد تقريبا 22ك ذ/ث

هل تريدنى أن اضع شرح تفصيلى لباقى الأجزاء أم أجزاء بعينها؟

تكاد الفكرة أن تكون حاضرة في دماغي ولكني مشوش الأفكار
عموماً:
ينتقل الصوت من المايك ويتم تحديد جهده ضمن حدود معينة (ويمكن أن تسمى العملية تصفير Zero)حتى دائرة أخذ العينات سامبلنج ليتم التحويل من تناظري لرقمي فلنقل أن الإشارة هنا تدخل على 16 مقارن جهد وكل مقارن له الجهد المرجعي الخاص والأطراف الإخرى للمقارنات يدخل عليها التردد ومن خواص هذا التردد أن يكون أعلى من ضعف تردد الإشارة تردد المذبذب الذي ذكرت

البيانات خرج المقارنات رقمية (كبف سنربطها مع الرسم المدرج من 1111 وحتى 0000 )ويتم عنونتها (كيف) وتخزينها (كيف)في حزم (كيف) ومن ثم تحرق بها الإسطوانة
المطلوب هو كيف
شاهد الفلاش لعملية الإستعادة

الموقع
http://static.howstuffworks.com/flash/cd-read.swf
في الإستعادة تقرأ المعلومات مرتين فإذا تساوت القرائتين أخرج الصوت وإذا لا يقرأ ثالثة ويخرج ما تكرر سواء الأولى أو الثانية
طبعاً يوجد دوائر ذاكرة في القراءة

هكذا أريدة
هذا الكلام الذي ذكرته بحاجة إلى تركيز في المعلومات والرسومات

[ماجد عباس محمد]

المشاركة الأصلية كتبت بواسطة osama matar

فلنقل أن الإشارة هنا تدخل على 16 مقارن جهد وكل مقارن له الجهد المرجعي الخاص والأطراف الإخرى للمقارنات يدخل عليها التردد ومن خواص هذا التردد أن يكون أعلى من ضعف تردد الإشارة تردد المذبذب الذي ذكرت

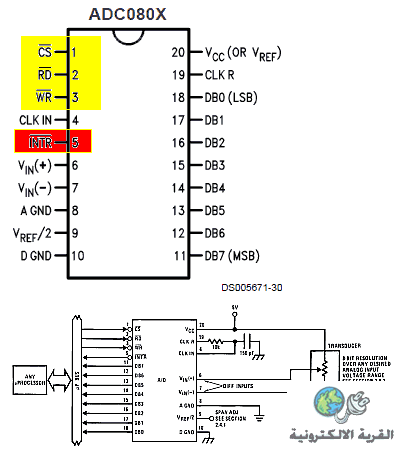

هذا نظريا فقط ولكن عمليا بالرجوع لداتا شيت لدوائر A/D سنجد أنها تحتوى على مدخل رقمى كأمر لبدء العملية (أخذ هذه العينة ثم تكوين القيمة الرقمية المناظرة) و بعد الإنتهاء من تجهيز الرقم يخزن داخليا فى واقى Buffer و ترد المتكاملة بإشارة على طرف آخر بأن البيان أصبح جاهز ، لننظر مثلا ADC080

CS معروف طبعا أنه لاختيار هذه المتكاملة فى حال استخدام عدد منها معا
WR وهو اختصار write وهو أمر لبدء التحويل
INTER اختصار Interrupt لمقاطعة الميكرو لإخباره أن النتيجة جاهزة
RD اختصار Read وهى فى حال استجابة الميكرو للمقاطعة سيعطى هذا الأمر ثم يقرأ Data Buss D0---D8
الدائرة السفلى توضح هذا الربط، فهكذا العملية كلها تحت سيطرة الميكرو الفعلية وهكذا يقرأ القيمة ثم يتولى حفظها فى ملف فى أى مكان بالتتابع.

البيانات خرج المقارنات رقمية (كبف سنربطها مع الرسم المدرج من 1111 وحتى 0000 )ويتم عنونتها (كيف) وتخزينها (كيف)في حزم (كيف) ومن ثم تحرق بها الإسطوانة
المطلوب هو كيف

طبعا وضحت الفكرة أنه لا يوجد عنونه فمجرد تتابع البيانات فى الملف يكفى.

شاهد الفلاش لعملية الإستعادة

الأن نفصل عملية تكوين الملف و حفظه عن عملية تسجيل الاسطوانة لأنه من النادر أن يتم ذلك فلو حدث شيء فى الاسطوانة سيفقد الصوت
هذه العملية فقط تستخدم فى تسجيل واقع اجتماعات أو ما شابه لكن دوما يتم التسجيل فى ملف مع التسجيل الفعلى على اسطوانات وليس واحدة لتجنب الفقد عند التلف و عند تغيير الاسطوانة الممتلئة

في الإستعادة تقرأ المعلومات مرتين فإذا تساوت القرائتين أخرج الصوت وإذا لا يقرأ ثالثة ويخرج ما تكرر سواء الأولى أو الثانية
طبعاً يوجد دوائر ذاكرة في القراءة
هكذا أريدة
هذا الكلام الذي ذكرته بحاجة إلى تركيز في المعلومات والرسومات

القراءة أيضا تتم بالميكرو وهو ما يتولى هذه المقارنة وهو بداخلة مجموعة من المسجلات Registers لتخزين القراءة حتى تنتهى المقارنة

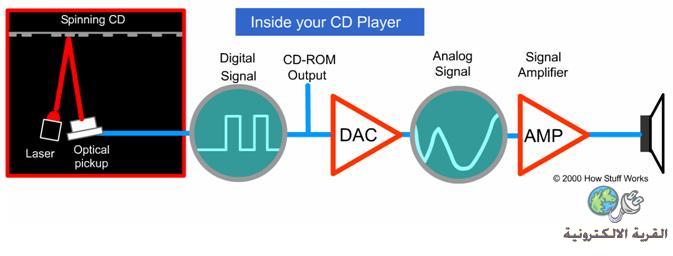

طبعا أقصد أن الليزر يقرأ الفجوات والمكبرات والمقارنات تحولها إلى مستويات رقمية Hi-LO ثم تتولى دائرة تحويلها من توالى لتوازى قبل تغذية الميكرو بها وقد يحتوى هذا المتحكم هذه المقارنة أيضا فالتقنية لا يعوقها هذا أو ذاك
أى إيضاحات أخرى فى الانتظار
