مساعدة فى dimmer

[5282]

السلام عليكم

اريد فكرة عمل التحكم فى شدة اضائة لمبة 220 فولت 50 هرتز

وشكراااااااا

[ماجد عباس محمد]

مع اللمبات العادية incandescent lamps يستخدم التراياك وهو مثل الثايريستور سويتش يفتح بتوصيل تيار معين للبوابة

[5282]

شكرااااا على الرد الجميل مهندسنا الكبير ماجد عباس

ولكنى للأسف لا استطيع التحكم بتيار الترياك لانى موصلة بالميكروكنترولر ولكنى جالس امام الميكرو ثلاثة ايام وقمت بتجربة ترددات عديدة وبعدة duty cycle بالنسبة لل high time and low time of pulse
والنتيجة سيئة جدااااااااااا ترتعش بشدة وقد تعلوا الاضاءة فجاءة او تهبط او لاتضئ اصلا

[ماجد عباس محمد]

السبب لأن خرج الميكرو يجب أن يتزامن مع الجهد المتردد المأخوذ من 220 و التردد أيضا يجب أن يكون ضعف العمومى أى 100 عندما تستخدم 50ذ/ث أو 120 عند 60ذ/ث
التراياك مجرد أن يفتح لن يقفل باقى نصف الذبذبة حتى يصل الجهد إلى صفر مرة أخرى ليصبح التيار أيضا صفر

[5282]

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

السبب لأن خرج الميكرو يجب أن يتزامن مع الجهد المتردد المأخوذ من 220 و التردد أيضا يجب أن يكون ضعف العمومى أى 100 عندما تستخدم 50ذ/ث أو 120 عند 60ذ/ث
التراياك مجرد أن يفتح لن يقفل باقى نصف الذبذبة حتى يصل الجهد إلى صفر مرة أخرى ليصبح التيار أيضا صفر

شكرااااااااااااا على الرد الجميل
-ولكنى لم افهم هذة الجملة التى باللون الاحمر
-ولماذا التردد الذى سيطبق على الترياك ضعف العمومى

[ماجد عباس محمد]

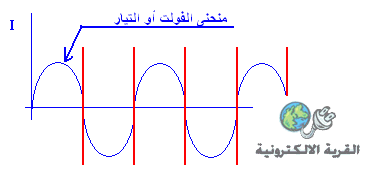

الخط الأزرق هو الجهد العمومى


فلو فتح الترايك فى أى لحظة سيجعل التيار الوصلة فى حالة تشبع حتى تصل النقطة الحمراء التالية حيث يعبر الفولت والتيار نقطة الصفر وهنا فقط يعود التراياك مثل الثايريسور لحالة القصل فى انتظار النبضة التالية على البوابة

التردد الضعف لأنك تحتاج تكرر النبضة كل نصف ذبذبة

[5282]

جزااااااااااااااااك الله خيرااااااا استاذ ماجد عباس على التوضيح

[ماجد عباس محمد]

لو أردت مزيد من المساعدة و كيف تحدد نقطة عبور الصفر الخ يسعدنى ذلك
